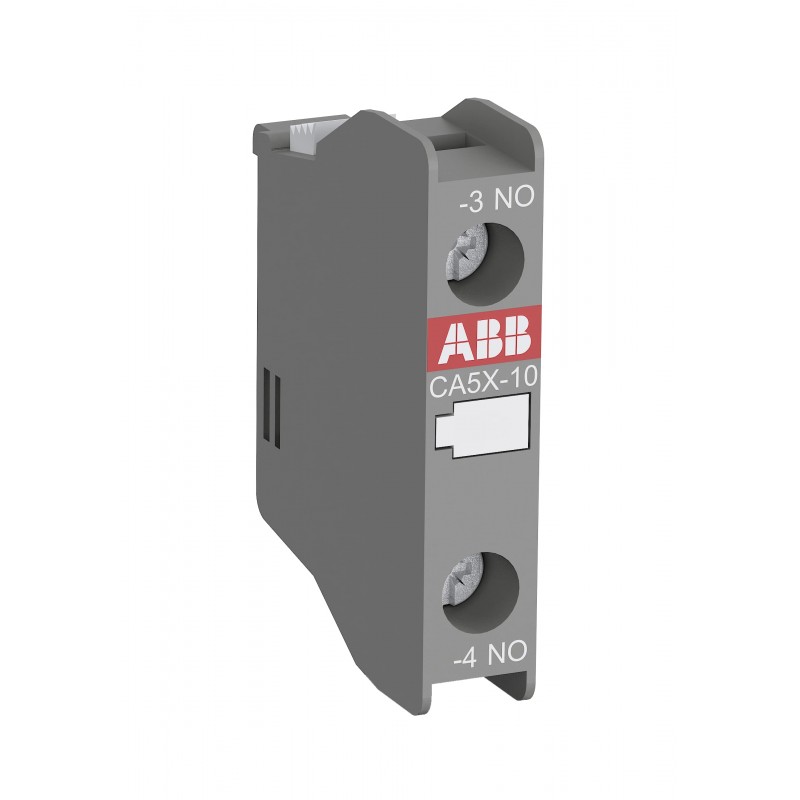

1SBN019010R1010 ABB CA5X-10 Hilfskontaktblock
1SBN019010R1010
ABB
CA5X-10 Hilfskontaktblock
CA5X-10 Auxiliary contact block
Niederspannungsschaltgeräte > Hilfsschalterblock
Schütze und Überlastrelais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 10 Stück |
| Zolltarifnummer | 85030099 |
| Hauptdokumente | |
| EPLAN Daten | 9AAC167263_EPLAN |
| Datenblatt, technische Information | 1SBC100187L0203 |
| Montage- und Betriebsanleitung | 1SBB910513D4501 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 10 mm |
| Tiefe (Netto-Abmessung) | 47 mm |
| Höhe (Netto-Abmessung) | 36 mm |
| Nettogewicht | 0.014 kg |
| Technische Daten | |
| Anzahl Hilfskontakte Schließer | 1 |
| Anzahl Hilfskontakte Öffner | 0 |
| Bemessungsbetriebsspannung | Hilfsstromkreis 690 V |
| Hauptstromkreis 690 V | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (nach IEC 60947-5-1, q = 40 °C) 16 A |
| Bemessungsbetriebsstrom AC-15 (Ie) | (690 V) 2 A |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (380 / 400 V) 3 A | |
| Bemessungsbetriebsstrom DC-13 (Ie) | (24 V) 6 A / 144 W |
| (110 V) 0.55 A / 60 W | |
| (125 V) 0.55 A / 69 W | |
| (220 V) 0.30 A / 66 W | |
| (250 V) 0.30 A / 75 W | |
| (400 V) 2.8 A / 134 W | |
| (500 V) 1 A / 72 W | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 0,1 s) 140 A |
| (für 1 s) 100 A | |
| Bemessungsisolationsspannung (Ui) | (nach IEC 60947-5-1 und VDE 0110 (Gr. C)) 690 V |
| Maximale elektrische Schaltfrequenz | (AC-15) 1200 Schaltspiele/Std |
| (DC-13) 900 Schaltspiele/Std | |
| Maximale Schalthäufigkeit | 3600 Schaltspiele/Std |
| Anschlussart | Schraubklemme |
| Geeignet für | AX06 |
| AX09 | |
| AX12 | |
| AX18 | |
| AX25 | |
| AX32 | |
| AX40 | |
| AX50 | |
| AX65 | |
| AX80 | |
| AX95 | |
| AX115 | |
| AX150 | |
| NX | |
| Produktname | Auxiliary Contact Block |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2021-006202 |
| RoHS Erklärung | 2CMT2021-006277 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| ABB EcoSolutions | |
| Zertifikate und Deklarationen | |
| CB Zertifikat | CB_CN28662 |
| CCC Zertifikat | CCC_2013010304656838 |
| CCS Zertifikat | CCS_GZ13T00025 |
| CQC Zertifikat | CQC2013010304656838 |
| Konformitätserklärung - CCC | 2020980304001061 |
| Konformitätserklärung - CE | 1SBD250013U1000 |
| EAC Zertifikat | EAC_RU C-DE ME77 B03562 |
| UL Zertifikat | UL-US-L252354-15-61406102-5 |
| UL-CA-L252354-45-61406102-5 | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 10 Stück |
| Breite Verpackungseinheit 1 | 65 mm |
| Länge Verpackungseinheit 1 | 130 mm |
| Höhe Verpackungseinheit 1 | 40 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.14 kg |
| EAN Verpackungseinheit 1 | 3471522387905 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | K |
| ETIM 7 | EC000041 - Hilfsschalterblock |
| ETIM 8 | EC000041 - Hilfsschalterblock |
| ETIM 9 | EC000041 - Hilfsschalterblock |
| eClass | V11.0 : 27371302 |
| UNSPSC | 39121522 |
| IDEA Granular Category Code (IGCC) | 4743 >> Auxiliary contact block |
| E-Nummer (Finnland) | 3708079 |
| Merkmal | Wert |
|---|---|
| Anzahl der Kontakte als Wechsler (EF008257) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 1 |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Fehlersignalschalter (EF007613) | 0 |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Ausführung (EF000010) | aufsteckbar |
| Montageart (EF000003) | Seitenanbau |
| Fassung (EF000048) | ohne |
