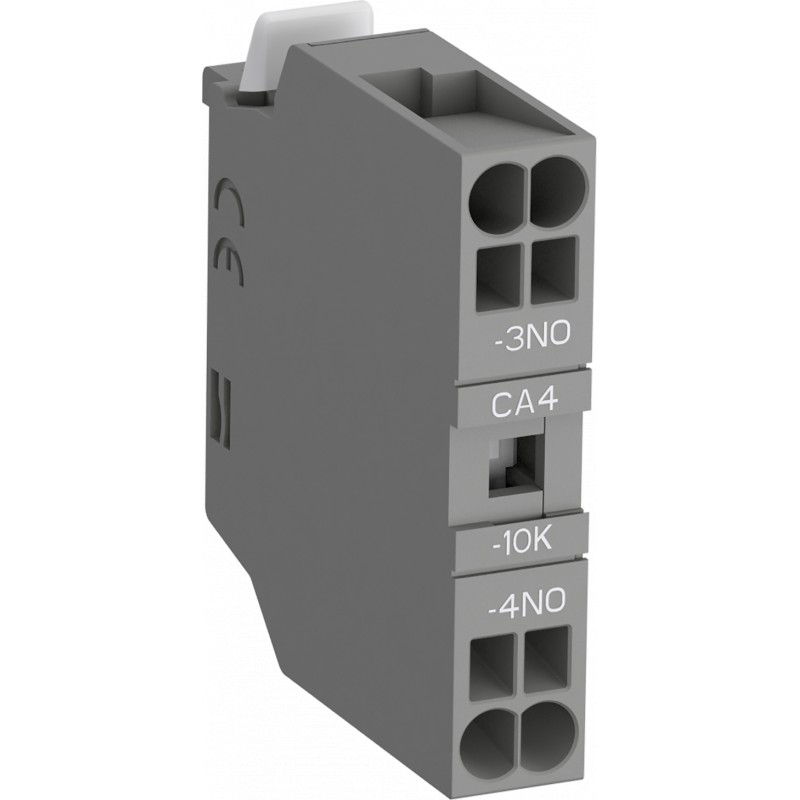

1SBN010160R1010 ABB CA4-10K Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SBN010160R1010 ABB CA4-10K

1SBN010160R1010

ABB

CA4-10K

Hilfskontaktblock, 1-polig, 1S, frontseitige Montage, Push-In Anschlussklemmen

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschalterblock

Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $7.07
Stückpreis: $7.07
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85389099
Hauptdokumente
EPLAN Daten9AAC167263_EPLAN
Datenblatt, technische Information1SBC100214C0202
Montage- und Betriebsanleitung1SBC101054M6801
Montage- und Betriebsanleitung Teil 21SAC200017M0002
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)10 mm
Tiefe (Netto-Abmessung)39.5 mm
Höhe (Netto-Abmessung)45 mm
Nettogewicht0.012 kg
Technische Daten
Anzahl Hilfskontakte Schließer1
Anzahl Hilfskontakte Öffner0
Anzahl Pole1P
NormenIEC/EN 60947-5-1, UL 60947-5-1, CSA C22.2 No. 60947-5-1-14
BemessungsbetriebsspannungHilfsstromkreis 690 V
Bemessungsfrequenz (f)Hilfsstromkreis 50 / 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-5-1, q = 40 °C) 16 A
Bemessungsbetriebsstrom AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Bemessungsbetriebsstrom DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
(400 V) 0.15 A / 60 W
(500 V) 0.13 A / 65 W
(600 V) 0.1 A / 60 W
Bemessungskurzzeitstromfestigkeit (Icw)(für 0,1 s) 140 A
(für 1 s) 100 A
Bemessungsisolationsspannung (Ui)gemäß IEC 60947-5-1 690 V
(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (Uimp)6 kV
Maximale elektrische Schaltfrequenz(AC-15) 1200 Schaltspiele/Std
(DC-13) 900 Schaltspiele/Std
Maximale Schalthäufigkeit3600 Schaltspiele/Std
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 1/2x 0.5 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1/2x 0.5 ... 1.5 mm²
flexibel 1/2x 0.5 ... 2.5 mm²
starr massiv 1/2x 1 ... 2.5 mm²
AbisolierlängeHilfsstromkreis 10 mm
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Hilfsanschlussklemmen) IP20
AnschlussartPush-In Klemme
Geeignet fürAF09
AF09Z
AF12
AF12Z
AF16
AF16Z
AF26
AF26Z
AF30
AF30Z
AF38
AF38Z
AF40
AF52
AF65
AF80
AF96
AFC09
AFC12
AFC16
AFC26
AFC30
AFC38
AFC40
AFC52
AFC65
AFC80
AFC96
AF09B
AF09ZB
AF12B
AF12ZB
AF16B
AF16ZB
AF26B
AF26ZB
AF30B
AF30ZB
AF38B
AF38ZB
AF40B
AF52B
AF65B
AF80B
AF96B
NF22E
NFZ22E
NF31E
NFZ31E
NF40E
NFZ40E
NFC22E
NFC31E
NFC40E
NFZB22E
NFB22E
NFZB31E
NFB31E
NFZB40E
NFB40E
ProduktnameHilfskontaktblock
Technische Daten UL/CSA
Anschlussmöglichkeit-Hilfsstromkreis UL/CSAstarr massiv 1/2x 18-14 AWG
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
ABS ZertifikatABS_20-2060694-PDA
BV ZertifikatBV_2634H24900C1
CB ZertifikatFR-719194
CCC ZertifikatCCC_2024010305656857
Konformitätserklärung - CCC2020980304001258
2020980304001259
2020980304001053
Konformitätserklärung - CE1SBD250007U1000
Konformitätserklärung - UKCA1SBD250038U1000
DNV ZertifikatDNV_TAE00001BV-5
LR ZertifikatLRS_LR23403517TA-02
RMRS ZertifikatRMRS_1802703280
UL ZertifikatUL-US-L252354-131-82119002-7
UL-CA-L252354-331-82119002-6
Verpackungsinformationen
Menge Verpackungseinheit 1Beutel 1 Stück
Breite Verpackungseinheit 1100 mm
Länge Verpackungseinheit 1100 mm
Höhe Verpackungseinheit 110 mm
Bruttogewicht Verpackungseinheit 10.016 kg
EAN Verpackungseinheit 13471523131224
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)K
ETIM 7EC000041 - Hilfsschalterblock
ETIM 8EC000041 - Hilfsschalterblock
ETIM 9EC000041 - Hilfsschalterblock
eClassV11.0 : 27371302
UNSPSC39121522
IDEA Granular Category Code (IGCC)4743 >> Auxiliary contact block
E-Nummer (Finnland)3708030
E-Nummer (Schweden)3210644

ETIM for 1SBN010160R1010 Niederspannungsschaltgeräte (EC000041)
Merkmal Wert
Anzahl der Kontakte als Wechsler (EF008257) 0
Anzahl der Kontakte als Schließer (EF008256) 1
Anzahl der Kontakte als Öffner (EF008255) 0
Anzahl der Fehlersignalschalter (EF007613) 0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) 4 A
Ausführung des elektrischen Anschlusses (EF003961) Federzuganschluss
Ausführung (EF000010) aufsteckbar
Montageart (EF000003) Frontbefestigung
Fassung (EF000048) ohne
