> ABB>Schütze und Überlastrelais >1SBN010145R1122 ABB Zusatzkontaktblock CA4-22MS
Vorheriges Produkt Nächstes Produkt
1SBN010145R1122 ABB Zusatzkontaktblock CA4-22MS Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

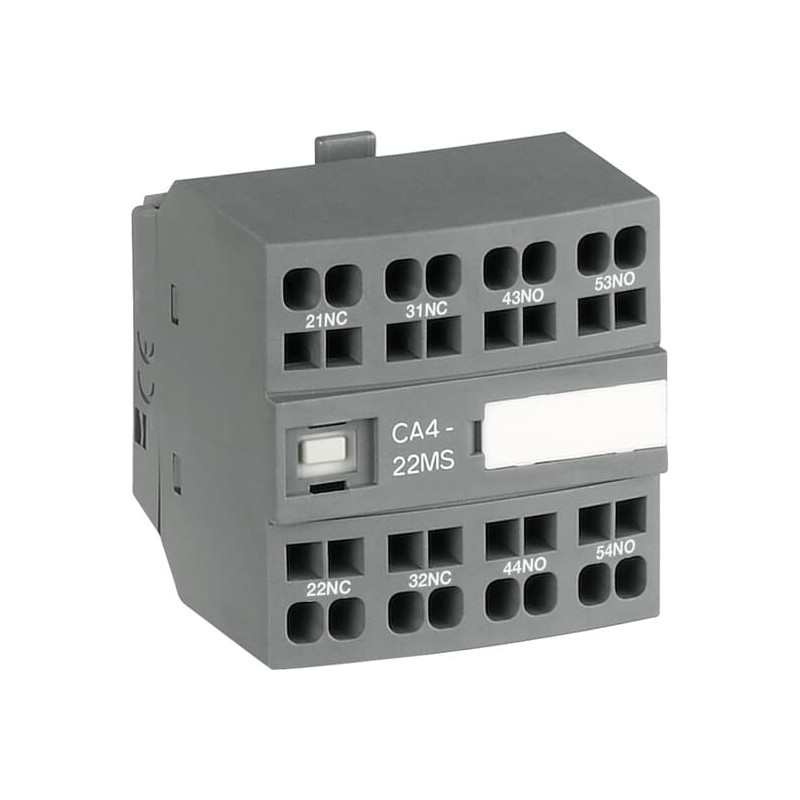

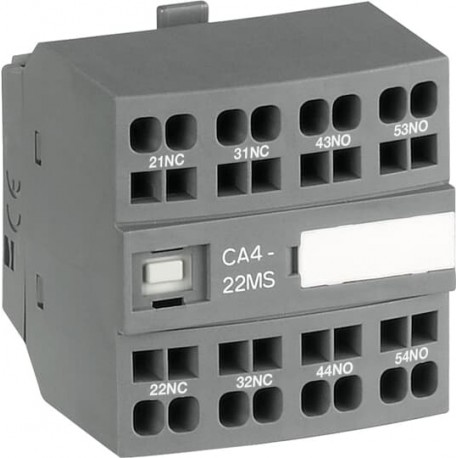

1SBN010145R1122 ABB Zusatzkontaktblock CA4-22MS

1SBN010145R1122

ABB

Zusatzkontaktblock CA4-22MS

Mehr Infos


Schütze und Überlastrelais

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

ANGESEHENE ARTIKEL


Bestseller

▲

Mehr Infos

▲


  • Erweiterter Produkttyp:
    CA4-22MS
  • Produkt-ID:
    1SBN010145R1122
  • Ean:
    3471523130326
  • Katalogbeschreibung:
    Zusatzkontaktblock CA4-22MS
  • Lange Beschreibung:
    Die Hilfskontaktblöcke werden für den Betrieb von Hilfskreisen und Regelkreisen für industrielle Standardumgebungen eingesetzt.
    Arten von Hilfskontaktblöcken für die Frontmontage:
    • CA4 1- oder 4-poliger Block, mit sofortigen N.O., N.C. Kontakten
    • CC4 1-poliger Block, mit Öffnerkontakt oder N.C. Verzögerungskontakt
    • CAT4 2-poliger Block, mit sofortigen Schließ- + Schließstromkontakten und A1 / A2-Spulenklemmenanschluss an der Vorderseite.
    Wählen Sie die 4-poligen Hilfskontaktblöcke CA4-.. E, CA4-.. M, CA4-.. U oder CA4-.. Typ N, entsprechend dem Schütz- oder Schützrelaistyp zur Erfüllung der Normanforderungen (siehe "Klemmenkennzeichnung und -positionierung").
    Arten von Hilfskontaktblöcken für die seitliche Montage:
    • CAL4 2-poliger Block, mit sofortigen Schließfächern + Wechselstromkontakten.
    Zum Befestigen auf der rechten und/oder linken Seite der Schütze. Die Hilfskontaktklötze sind mit offen gelieferten Schraubklemmen ausgestattet, die gegen versehentlichen Direktkontakt geschützt sind und die entsprechende Funktionskennzeichnung tragen.

Bestellung

  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85389099
  • Produkt Haupttyp:
    Zubehör für Blockschütze

Beliebte Downloads

Dimensionen

  • Produktnetzbreite:
    43Mm
  • Produktnetztiefe / Länge:
    39.5Mm
  • Produkt-Nettohöhe:
    45Mm
  • Produkt-Nettogewicht:
    0.06Kg

Technische

  • Anschlusskapazität Hilfsschaltung:
    Flexibel mit Ferrule 1/2x 0,75 ... 2,5 mm²
    Flexibel mit isolierter Ferrule 1/2x 0,75 ... 1,5 mm²
    Starr 1/2x 1 ... 2,5 mm²
  • Maximale elektrische Schaltfrequenz:
    (AC-15) 1200 Zyklen pro Stunde
    (DC-13) 900 Zyklen pro Stunde
  • Maximale mechanische Schaltfrequenz:
    3600 Zyklen pro Stunde
  • Montagetyp:
    Frontmontage
  • Anzahl der Hilfskontakte NC:
    2
  • Anzahl der Hilfskontakte NEIN:
    2
  • Nennfrequenz (f):
    Hilfskreis 50 / 60 Hz
  • Bewertete Impuls-Widerstand Spannung (UImp):
    6 kV
  • Nennisolationsspannung (UIch):
    nach IEC 60947-5-1 und VDE 0110 (Gr.C) 690 V
    nach UL/CSA 600 V
  • Nennbetriebsstrom AC-15 (IE):
    (500 V) 2 A
    (690 V) 2 A
    (24 / 127 V) 6 A
    (220 / 240 V) 4 A
    (400 / 440 V) 3 A
  • Nennbetriebsstrom DC-13 (IE):
    (24 V) 6 A / 144 W
    (48 V) 2,8 A / 134 W
    (72 V) 1 A / 72 W
    (110 V) 0,55 A / 60 W
    (125 V) 0,55 A / 69 W
    (220 V) 0,27 A / 60 W
    (250 V) 0,27 A / 68 W
    (400 V) 0,15 A / 60 W
    (500 V) 0,13 A / 65 W
    (600 V) 0,1 A / 60 W
  • Nennbetriebsspannung:
    Hilfsstromkreis 690 V
  • Nenndauer kurzzeitig Standstrom Niederspannung (ICw):
    für 0,1 s 140 A
    für 1 s 100 A
  • Geeignet für:
    AF09
    AF09Z
    AF12
    AF12Z
    AF-16
    AF16Z
    AF09B
    AF09ZB
    AF12B
    AF12ZB
    AF16B
    AF16ZB
  • Klemmentyp:
    Federklemmen
  • Draht-Stripping-Länge:
    Hilfskreis 10 mm

Technische UL/CSA

  • Pilotdienst UL/CSA:
    A-600
    Q600

Umwelt

  • Konventioneller Freiluft-Thermalstrom (ITh):
    nach IEC 60947-5-1, q = 40 °C 16 A
  • Schutzgrad:
    nach IEC 60529, IEC 60947-1, EN 60529 Hilfsklemmen IP20
  • RoHS Informationen:
    2CMT2021-006277
  • WEEE B2C / B2B:
    Business-to-Business
  • WeEE-Kategorie:
    5. Kleingeräte (keine außendimension mehr als 50 cm)

Zertifikate und Deklarationen (Dokumentnummer)

Containerinformationen

  • Paket-Level-1-Einheiten:
    Box 1 Stück
  • Paketebene 1 Breite:
    46 mm
  • Paketebene 1 Tiefe / Länge:
    46 mm
  • Paketebene 1 Höhe:
    46 mm
  • PaketStufe 1 Bruttogewicht:
    0,06 kg
  • Paket Ebene 1 EAN:
    3471523130326

Klassifizierungen

  • Eclass:
    V11.0 : 27371302
  • ETIM 6:
    EC000041 - Hilfskontaktblock
  • ETIM 7:
    EC000041 - Hilfskontaktblock
  • ETIM 8:
    EC000041 - Hilfskontaktblock
  • Objektklassifizierungscode:
    K
  • Unspsc:
    39121500

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG MOTOR PROTECTION EN.pdf 132 Mbytes
