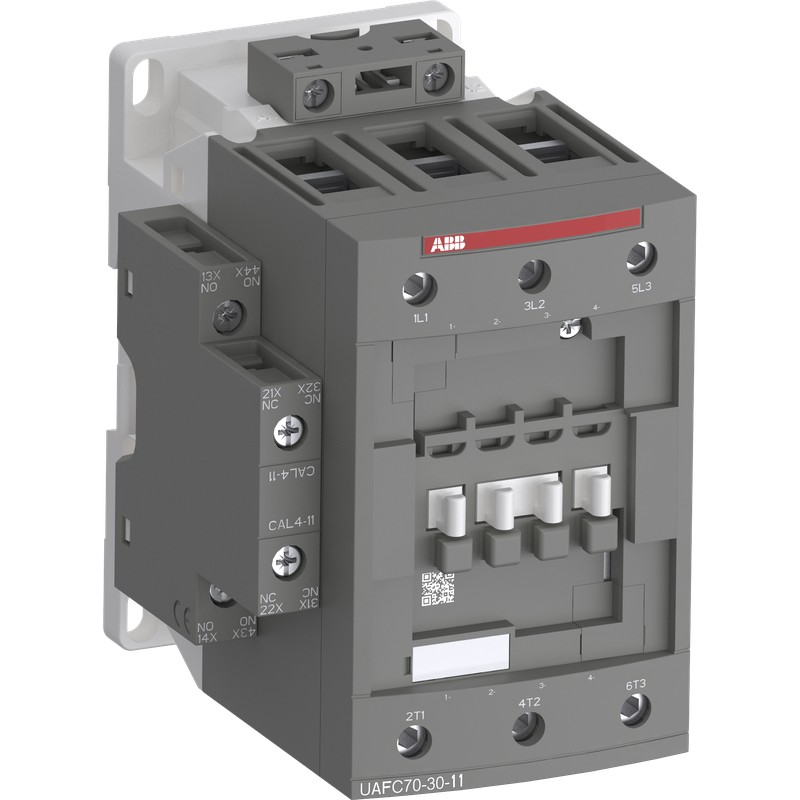

1SBL401022R7511 ABB UAFC70-30-11-75 Cont.Cond. 70kVAr 200V

Artikel-Nr.: 1SBL401022R7511

Hersteller: ABB

Beschreibung:

UAFC70-30-11-75 Cont.Cond. 70kVAr 200V

Kondensatorschütz, 70 kvar, 200 V 50 Hz / 200-220 V 60 Hz

Kategorien:

Niederspannungsschaltgeräte > Kondensatorschütz
ABB > Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Mehr Infos
Bewertungen

Garantie, Reparatur, Umtausch.

Stückpreis: 314,16 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Zusätzliche Rabatte für registrierte Kunden.Login oder Registrieren und Preise werden aktualisiert.

Preis berechnen nach der Menge

Menge	Preis

Standardlieferzeit: 25 Tage.

Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.
Bei abweichender Lieferzeitangaben werden wir dieses bei der Bestellung angeben.
Zu dieser Lieferzeit müssen Sie den Postweg von unserem Lager zur Lieferadresse hinzugeben.

ZULETZT ANGESEHEN

MEHR INFOS

Bestelldaten
Mindestbestellmenge	1 Stück
Zolltarifnummer	85364900
Hauptdokumente
Datenblatt, technische Information	1SBC100214C0202
Datenblatt, technische Information (Teil 2)	1SFC100125C0334
Montage- und Betriebsanleitung	1SBC101082M6811
Montage- und Betriebsanleitung Teil 2	1SBC101082M6801
CAD Maßzeichnung	2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)	82 mm
Tiefe (Netto-Abmessung)	119.5 mm
Höhe (Netto-Abmessung)	116 mm
Nettogewicht	1.221 kg
Technische Daten
Anzahl Hauptkontakte Schließer	3
Anzahl Hauptkontakte Öffner	0
Anzahl Hilfskontakte Schließer	1
Anzahl Hilfskontakte Öffner	1
Anzahl Pole	3P
Normen	IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1
Bemessungsbetriebsspannung	Hilfsstromkreis 690 V
	Hauptstromkreis 690 V
Bemessungsfrequenz (f)	Hilfsstromkreis 50 / 60 Hz
	Steuerstromkreis 50 / 60 Hz
	Hauptstromkreis 50 / 60 Hz
Bemessungsbetriebsstrom AC-15 (I_e)	(500 V) 2 A
	(690 V) 2 A
	(24 / 127 V) 6 A
	(220 / 240 V) 4 A
	(380 / 400 V) 3 A
Bemessungsbetriebsstrom DC-13 (I_e)	(24 V) 6 A / 144 W
	(48 V) 2.8 A / 134 W
	(72 V) 1 A / 72 W
	(110 V) 0.55 A / 60 W
	(125 V) 0.55 A / 69 W
	(220 V) 0.27 A / 60 W
	(250 V) 0.27 A / 68 W
Bemessungsbetriebsleistung AC-6b (P_e)	(230 / 240 V) 40 °C, 50 / 60 Hz 40 kvar
	(230 / 240 V) 60 °C, 50 / 60 Hz 37.5 kvar
	(230 / 240 V) 70 °C, 50 / 60 Hz 31.5 kvar
	(400 / 415 V) 40 °C, 50 / 60 Hz 70 kvar
	(400 / 415 V) 70 °C, 50 / 60 Hz 65 kvar
	(400 / 415 V) 60 °C, 50 / 60 Hz 55 kvar
	(440 V) 40 °C, 50 / 60 Hz 70 kvar
	(440 V) 60 °C, 50 / 60 Hz 70 kvar
	(440 V) 70 °C, 50 / 60 Hz 60 kvar
	(500 / 550 V), 40 °C, 50 / 60 Hz 70 kvar
	(500 / 550 V) 60 °C, 50 / 60 Hz 70 kvar
	(500 / 550 V) 70 °C, 50 / 60 Hz 60 kvar
	(690 V) 40 °C, 50 / 60 Hz 80 kvar
	(690 V) 60 °C, 50 / 60 Hz 80 kvar
	(690 V) 70 °C, 50 / 60 Hz 70 kvar
Kurzschlussschutzeinrichtung	Hilfsstromkreis - Sicherungstyp gG 10 A
	Vorsicherung Typ gG 1.5 ... 1.8 In A
Maximales Ausschaltvermögen	(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 440 V) 1150 A
	(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 690 V) 750 A
Bemessungsisolationsspannung (U_i)	gemäß IEC 60947-4-1 1000 V
	gemäß IEC 60947-5-1 690 V
	(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (U_imp)	8 kV
Maximale elektrische Schaltfrequenz	240 Schaltspiele/Std
Mechanische Lebensdauer	10 Million
Maximale Schalthäufigkeit	3600 Schaltspiele/Std
Spulen Strombegrenzung	(nach IEC 60947-4-1) 0.85 x Uc min. ... 1.1 x Uc max. (bei θ ≤ 70 °C)
Bemessungssteuerspannung (U_c)	50 Hz 200 V
	50 Hz 200 V
	60 Hz 200 ... 220 V
Leistungsaufnahme der Spule	mittlerer Haltewert 50 / 60 Hz 20 V·A
	mittlerer Anzugswert 50 Hz 236 V·A
	mittlerer Anzugswert 60 Hz 260 V·A
Verlustleistung	bei Bemessungsbedingungen pro Pol 5 W
Betriebszeit	zwischen Spulenentregung und Schließen des Öffnerkontakts 7 ... 21 ms
	zwischen Spulenentregung und Öffnen des Schließerkontakts 5 ... 16 ms
	zwischen Spulenerregung und Öffnen des Öffnerkontakts 3 ... 17 ms
	zwischen Spulenerregung und Schließen des Schließerkontakts 7 ... 22 ms
Montage auf DIN-Schiene	TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
Schraubmontage (nicht enthalten)	2 x M4 oder 2 x M6 Schrauben diagonal angeordnet
Anschlussmöglichkeit-Hauptstromkreis	flexibel mit Aderendhülse 1/2x 6 ... 50 mm²
	flexibel mit isolierter Aderendhülse 1/2x 6 ... 50 mm²
Anschlussmöglichkeit-Hilfsstromkreis	flexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
	flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm²
	flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm²
	starre Leitung 1/2x 1 ... 2.5 mm²
	starr massiv 1/2x 1 ... 2.5 mm²
	starr mehrdrähtig 1/2x 1 ... 2.5 mm²
Anschlussmöglichkeit-Steuerstromkreis	starr massiv 1/2x 1 ... 2.5 mm²
	starr mehrdrähtig 1/2x 1 ... 2.5 mm²
Schutzart	acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10
Anzugsdrehmoment	Hilfsstromkreis 1.2 N·m
	Steuerstromkreis 1.2 N·m
	Hauptstromkreis 6 N·m
Anschlussart	Schraubklemme
Produktname	Kondensatorschütz
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSA	Hauptstromkreis 600 V
Anschlussmöglichkeit-Hauptstromkreis UL/CSA	1/2x 6-1 AWG
	starr massiv 1/2x 6-1 AWG
	starr mehrdrähtig 1/2x 6-1 AWG
Anschlussmöglichkeit-Hilfsstromkreis UL/CSA	starr massiv 1/2x 18-14 AWG
	starr mehrdrähtig 1/2x 18-14 AWG
Anschlussmöglichkeit-Steuerstromkreis UL/CSA	starr massiv 1/2x 18-14 AWG
	starr mehrdrähtig 1/2x 18-14 AWG
Anzugsdrehmoment UL/CSA	Hilfsstromkreis 11 in·lb
	Steuerstromkreis 11 in·lb
	Hauptstromkreis 53 in·lb
Umgebungsbedingungen
Umgebungstemperatur	(in Schütznähe bei Lagerung) -60 ... +80 °C
	(in Schütznähe bei Betrieb in freier Umgebung bei Uc) -40 ... 70 °C
Klimafestigkeit	gemäß IEC 60947-1 Annex Q Kategorie B
Höchstzulässige Betriebshöhenlage	ohne Derating 3000 m
Verschmutzungsgrad	3
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)	9AKK108467A5658
REACH Erklärung	2CMT2021-006202
RoHS Erklärung	2CMT2021-006277
RoHS Information	nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
WEEE B2C / B2B	B2B
WEEE Kategorie	5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
CB Zertifikat	9AKK108471A0453
CCC Zertifikat	9AKK108471A0452
Konformitätserklärung - CE	1SBD250072U1000
UL Zertifikat	9AKK108471A1497
Verpackungsinformationen
Menge Verpackungseinheit 1	Karton 1 Stück
Breite Verpackungseinheit 1	150 mm
Länge Verpackungseinheit 1	103 mm
Höhe Verpackungseinheit 1	150 mm
Bruttogewicht Verpackungseinheit 1	1.326 kg
EAN Verpackungseinheit 1	3471525001839
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)	Q
ETIM 7	EC001079 - Kondensatorschütz
ETIM 8	EC001079 - Kondensatorschütz
ETIM 9	EC001079 - Kondensatorschütz
eClass	V11.0 : 27371006
UNSPSC	39121529
IDEA Granular Category Code (IGCC)	4756 >> Capacitor magnet contactor
