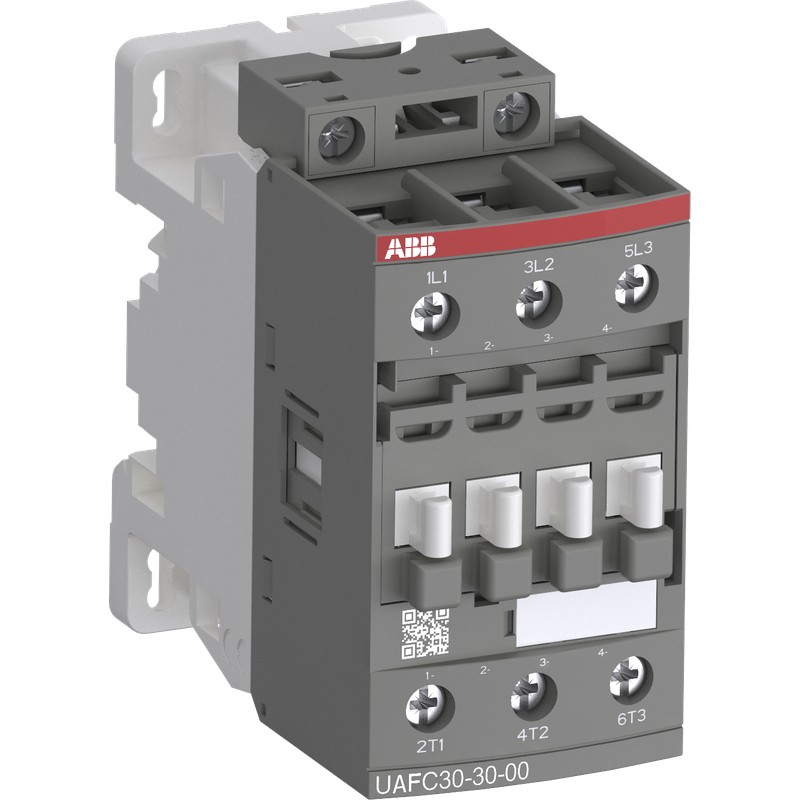

1SBL291022R7500 ABB UAFC30-30-00-75 Cont.Cond. 30kVAr 200V Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SBL291022R7500 ABB UAFC30-30-00-75 Cont.Cond. 30kVAr 200V

1SBL291022R7500

ABB

UAFC30-30-00-75 Cont.Cond. 30kVAr 200V

Kondensatorschütz, 30 kvar, 200 V 50 Hz / 200-220 V 60 Hz

Mehr Infos


Niederspannungsschaltgeräte > Kondensatorschütz

Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $162.73
Stückpreis: $162.73
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
Datenblatt, technische Information1SBC100214C0202
Datenblatt, technische Information (Teil 2)1SFC100125C0334
Montage- und Betriebsanleitung1SBC101082M6811
Montage- und Betriebsanleitung Teil 21SBC101082M6801
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)45 mm
Tiefe (Netto-Abmessung)86 mm
Höhe (Netto-Abmessung)86 mm
Nettogewicht0.373 kg
Technische Daten
Anzahl Hauptkontakte Schließer3
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer0
Anzahl Hilfskontakte Öffner0
Anzahl Pole3P
NormenIEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1
BemessungsbetriebsspannungHilfsstromkreis 690 V
Hauptstromkreis 690 V
Bemessungsfrequenz (f)Hilfsstromkreis 50 / 60 Hz
Steuerstromkreis 50 / 60 Hz
Hauptstromkreis 50 / 60 Hz
Bemessungsbetriebsstrom AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(380 / 400 V) 3 A
Bemessungsbetriebsstrom DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
Bemessungsbetriebsleistung AC-6b (Pe)(230 / 240 V) 40 °C, 50 / 60 Hz 17.5 kvar
(230 / 240 V) 60 °C, 50 / 60 Hz 15.7 kvar
(230 / 240 V) 70 °C, 50 / 60 Hz 11 kvar
(400 / 415 V) 40 °C, 50 / 60 Hz 30 kvar
(400 / 415 V) 70 °C, 50 / 60 Hz 27.5 kvar
(400 / 415 V) 60 °C, 50 / 60 Hz 19 kvar
(440 V) 40 °C, 50 / 60 Hz 33 kvar
(440 V) 60 °C, 50 / 60 Hz 30 kvar
(440 V) 70 °C, 50 / 60 Hz 20.7 kvar
(500 / 550 V), 40 °C, 50 / 60 Hz 34 kvar
(500 / 550 V) 60 °C, 50 / 60 Hz 34 kvar
(500 / 550 V) 70 °C, 50 / 60 Hz 23.5 kvar
(690 V) 40 °C, 50 / 60 Hz 45 kvar
(690 V) 60 °C, 50 / 60 Hz 45 kvar
(690 V) 70 °C, 50 / 60 Hz 32 kvar
KurzschlussschutzeinrichtungHilfsstromkreis - Sicherungstyp gG 10 A
Vorsicherung Typ gG 1.5 ... 1.8 In A
Maximales Ausschaltvermögen(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 440 V) 500 A
(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 690 V) 200 A
Bemessungsisolationsspannung (Ui)gemäß IEC 60947-4-1 690 V
gemäß IEC 60947-5-1 690 V
(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (Uimp)6 kV
Maximale elektrische Schaltfrequenz240 Schaltspiele/Std
Mechanische Lebensdauer10 Million
Maximale Schalthäufigkeit3600 Schaltspiele/Std
Spulen Strombegrenzung(nach IEC 60947-4-1) 0.85 x Uc min. ... 1.1 x Uc max. (bei θ ≤ 60 °C)
Bemessungssteuerspannung (Uc)50 Hz 200 V
50 Hz 200 V
60 Hz 200 ... 220 V
Leistungsaufnahme der Spulemittlerer Haltewert 50 / 60 Hz 8 V·A
mittlerer Anzugswert 50 Hz 70 V·A
mittlerer Anzugswert 60 Hz 66 V·A
Verlustleistungbei Bemessungsbedingungen pro Pol 1.8 W
Betriebszeitzwischen Spulenentregung und Schließen des Öffnerkontakts 9 ... 20 ms
zwischen Spulenentregung und Öffnen des Schließerkontakts 4 ... 18 ms
zwischen Spulenerregung und Öffnen des Öffnerkontakts 7 ... 21 ms
zwischen Spulenerregung und Schließen des Schließerkontakts 10 ... 26 ms
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Schraubmontage (nicht enthalten)2 x M4 oder Schrauben diagonal angeordnet
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1/2x 1.5 ... 10 mm²
flexibel mit isolierter Aderendhülse 1x 1.5 ... 10 mm²
flexibel mit isolierter Aderendhülse 2x 1.5 ... 4 mm²
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm²
starre Leitung 1/2x 1 ... 2.5 mm²
starr massiv 1/2x 1 ... 2.5 mm²
starr mehrdrähtig 1/2x 1 ... 2.5 mm²
Anschlussmöglichkeit-Steuerstromkreisstarr massiv 1/2x 1 ... 2.5 mm²
starr mehrdrähtig 1/2x 1 ... 2.5 mm²
Schutzartacc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
AnzugsdrehmomentHilfsstromkreis 1.2 N·m
Steuerstromkreis 1.2 N·m
Hauptstromkreis 2.5 N·m
AnschlussartSchraubklemme
ProduktnameKondensatorschütz
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V
Anschlussmöglichkeit-Hauptstromkreis UL/CSA1/2x 14-8 AWG
starr massiv 1/2x 14-8 AWG
starr mehrdrähtig 1/2x 14-8 AWG
Anschlussmöglichkeit-Hilfsstromkreis UL/CSAstarr massiv 1/2x 18-14 AWG
starr mehrdrähtig 1/2x 18-14 AWG
Anschlussmöglichkeit-Steuerstromkreis UL/CSAstarr massiv 1/2x 18-14 AWG
starr mehrdrähtig 1/2x 18-14 AWG
Anzugsdrehmoment UL/CSAHilfsstromkreis 11 in·lb
Steuerstromkreis 11 in·lb
Hauptstromkreis 22 in·lb
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Lagerung) -60 ... +80 °C
(in Schütznähe bei Betrieb in freier Umgebung bei Uc) -40 ... 70 °C
Klimafestigkeitgemäß IEC 60947-1 Annex Q Kategorie B
Höchstzulässige Betriebshöhenlageohne Derating 3000 m
Verschmutzungsgrad3
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
CB Zertifikat9AKK108471A0455
CCC Zertifikat9AKK108471A0450
Konformitätserklärung - CE1SBD250072U1000
UL Zertifikat9AKK108471A1496
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 187 mm
Länge Verpackungseinheit 147 mm
Höhe Verpackungseinheit 187 mm
Bruttogewicht Verpackungseinheit 10.389 kg
EAN Verpackungseinheit 13471525001013
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC001079 - Kondensatorschütz
ETIM 8EC001079 - Kondensatorschütz
ETIM 9EC001079 - Kondensatorschütz
eClassV11.0 : 27371006
UNSPSC39121529
IDEA Granular Category Code (IGCC)4756 >> Capacitor magnet contactor
