ABBSchütze und Überlastrelais 1SBL236005R2000 ABB AF26Z-30-00K-20 12-20VDC

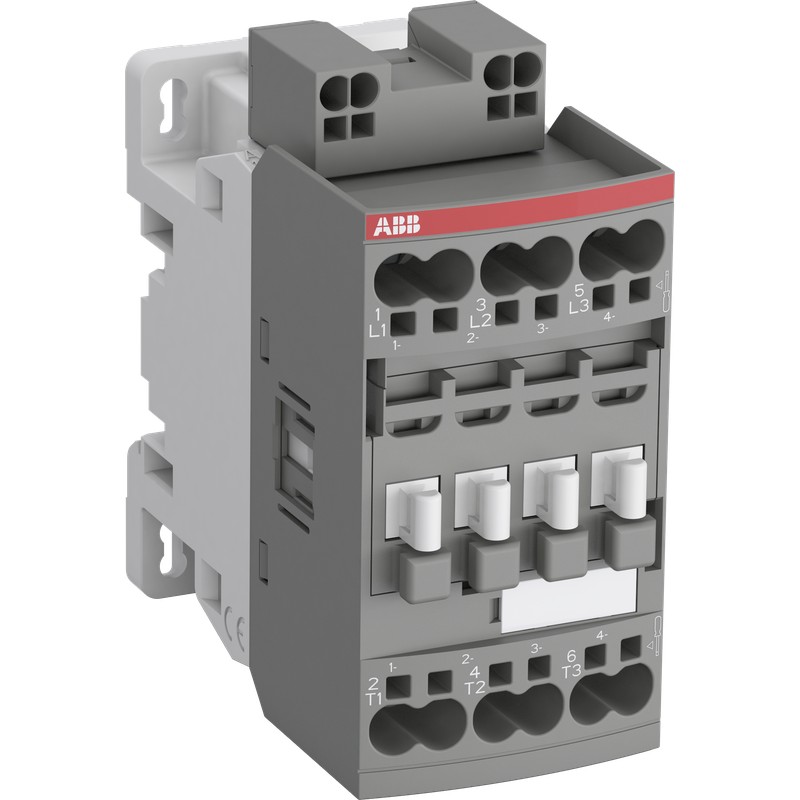

ABB 1SBL236005R2000 1SBL236005R2000 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SBL236005R2000 ABB AF26Z-30-00K-20 12-20VDC

Artikel-Nr.: 1SBL236005R2000

Hersteller: ABB

Beschreibung:

AF26Z-30-00K-20 12-20VDC
Schütz, 11 kW, 12-20 V DC, Push-In Anschlussklemmen, Low Power Consumption

Kategorien:

  • Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom
  • ABB > Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 86,97 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
EPLAN Daten9AAC159659_EPLAN
Datenblatt, technische Information1SBC100214C0202
Montage- und Betriebsanleitung1SBC101054M6801
Montage- und Betriebsanleitung Teil 21SAC200017M0002
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)45 mm
Tiefe (Netto-Abmessung)86 mm
Höhe (Netto-Abmessung)92.3 mm
Nettogewicht0.355 kg
Technische Daten
Anzahl Hauptkontakte Schließer3
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer0
Anzahl Hilfskontakte Öffner0
Anzahl Pole3P
NormenIEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1
BemessungsbetriebsspannungHauptstromkreis 690 V
Bemessungsfrequenz (f)Hauptstromkreis 50 / 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-4-1, offene Schütze q = 40 °C) 50 A
Bemessungsbetriebsstrom AC-1 (Ie)(690 V, 40 °C) 45 A
(690 V, 60 °C) 40 A
(690 V, 70 °C) 32 A
Bemessungsbetriebsstrom AC-3 (Ie)(415 V, 60 °C) 26 A
(440 V, 60 °C) 26 A
(500 V, 60 °C) 23 A
(690 V, 60 °C) 17 A
(380/400 V, 60 °C) 26 A
(220/230/240 V, 60 °C) 26 A
Bemessungsbetriebsstrom AC-3e (Ie)(415 V, 60 °C) 26 A
(440 V, 60 °C) 26 A
(500 V, 60 °C) 23 A
(690 V, 60 °C) 17 A
(380/400 V, 60 °C) 26 A
(220/230/240 V, 60 °C) 26 A
Bemessungsbetriebsstrom DC-1 (Ie)(110 V) 2-polig in Reihe, 40 °C 45 A
(110 V) 2-polig in Reihe, 60 °C 40 A
(110 V) 2-polig in Reihe, 70 °C 32 A
(110 V) 3-polig in Reihe, 40°C 45 A
(110 V) 3-polig in Reihe, 60 °C 40 A
(110 V) 3-polig in Reihe, 70 °C 32 A
(220 V) 3-polig in Reihe, 40 °C 45 A
(220 V) 3-polig in Reihe, 60 °C 40 A
(220 V) 3-polig in Reihe, 70 °C 32 A
(72 V) 1-polig, 40 °C 45 A
(72 V) 1-polig, 60°C 40 A
(72 V) 1-polig, 70 °C 32 A
(72 V) 2-polig in Reihe, 40°C 45 A
(72 V) 2-polig in Reihe, 60 °C 40 A
(72 V) 2-polig in Reihe, 70 °C 32 A
(72 V) 3-polig in Reihe, 40°C 45 A
(72 V) 3-polig in Reihe, 60 °C 40 A
(72 V) 3-polig in Reihe, 70 °C 32 A
Bemessungsbetriebsstrom DC-3 (Ie)(110 V) 2-polig in Reihe, 40 °C 45 A
(110 V) 2-polig in Reihe, 60 °C 40 A
(110 V) 2-polig in Reihe, 70 °C 32 A
(110 V) 3-polig in Reihe, 40°C 45 A
(110 V) 3-polig in Reihe, 60 °C 40 A
(110 V) 3-polig in Reihe, 70 °C 32 A
(220 V) 3-polig in Reihe, 40 °C 45 A
(220 V) 3-polig in Reihe, 60 °C 40 A
(220 V) 3-polig in Reihe, 70 °C 32 A
(72 V) 1-polig, 40 °C 45 A
(72 V) 1-polig, 60°C 40 A
(72 V) 1-polig, 70 °C 32 A
(72 V) 2-polig in Reihe, 40°C 45 A
(72 V) 2-polig in Reihe, 60 °C 40 A
(72 V) 2-polig in Reihe, 70 °C 32 A
(72 V) 3-polig in Reihe, 40°C 45 A
(72 V) 3-polig in Reihe, 60 °C 40 A
(72 V) 3-polig in Reihe, 70 °C 32 A
Bemessungsbetriebsstrom DC-5 (Ie)(110 V) 2-polig in Reihe, 40 °C 45 A
(110 V) 2-polig in Reihe, 60 °C 40 A
(110 V) 2-polig in Reihe, 70 °C 32 A
(110 V) 3-polig in Reihe, 40°C 45 A
(110 V) 3-polig in Reihe, 60 °C 40 A
(110 V) 3-polig in Reihe, 70 °C 32 A
(220 V) 3-polig in Reihe, 40 °C 20 A
(220 V) 3-polig in Reihe, 60 °C 20 A
(220 V) 3-polig in Reihe, 70 °C 20 A
(72 V) 1-polig, 40 °C 20 A
(72 V) 1-polig, 60°C 20 A
(72 V) 1-polig, 70 °C 20 A
(72 V) 2-polig in Reihe, 40°C 45 A
(72 V) 2-polig in Reihe, 60 °C 40 A
(72 V) 2-polig in Reihe, 70 °C 32 A
(72 V) 3-polig in Reihe, 40°C 45 A
(72 V) 3-polig in Reihe, 60 °C 40 A
(72 V) 3-polig in Reihe, 70 °C 32 A
Bemessungsbetriebsleistung AC-3 (Pe)(415 V) 11 kW
(440 V) 15 kW
(500 V) 15 kW
(690 V) 15 kW
(380/400 V) 11 kW
(220/230/240 V) 6.5 kW
Bemessungsbetriebsleistung AC-3e (Pe)(415 V) 11 kW
(440 V) 15 kW
(500 V) 15 kW
(690 V) 15 kW
(380/400 V) 11 kW
(220/230/240 V) 6.5 kW
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 350 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 15 min) 50 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 min) 150 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 s) 700 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 30 s) 225 A
Maximales Ausschaltvermögen(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 440 V) 500 A
(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 690 V) 200 A
Bemessungsisolationsspannung (Ui)gemäß IEC 60947-4-1 690 V
(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (Uimp)6 kV
Maximale elektrische Schaltfrequenz(AC-1) 600 Schaltspiele/Std
(AC-2 / AC-4) 150 Schaltspiele/Std
(AC-3) 1200 Schaltspiele/Std
Maximale Schalthäufigkeit3600 Schaltspiele/Std
Bemessungssteuerspannung (Uc)Gleichstrombetrieb 12 ... 20 V
Verlustleistungbei Bemessungsbedingungen AC-1 pro Pol 2 W
bei Bemessungsbedingungen AC-3 pro Pol 0.66 W
Betriebszeitzwischen Spulenentregung und Schließen des Öffnerkontakts 13 ... 98 ms
zwischen Spulenentregung und Öffnen des Schließerkontakts 11 ... 95 ms
zwischen Spulenerregung und Öffnen des Öffnerkontakts 38 ... 90 ms
zwischen Spulenerregung und Schließen des Schließerkontakts 40 ... 95 ms
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Schraubmontage (nicht enthalten)2 x M4 oder Schrauben diagonal angeordnet
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1/2x 1 ... 6 mm²
flexibel mit isolierter Aderendhülse 1/2x 1 ... 6 mm²
flexibel 1/2x 1 ... 6 mm²
starr massiv 1/2x 1 ... 2.5 mm²
starr mehrdrähtig 1/2x 4 ... 10 mm²
Anschlussmöglichkeit-Steuerstromkreisflexibel mit Aderendhülse 1/2x 0.5 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1/2x 0.5 ... 1.5 mm²
flexibel 1/2x 0.5 ... 2.5 mm²
starr 1/2x 1 ... 2.5 mm²
starr massiv 1/2x 1 ... 2.5 mm²
AbisolierlängeSteuerstromkreis 10 mm
Hauptstromkreis 14 mm
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP20
AnschlussartPush-In Klemme
ProduktnameSchütz
Technische Daten UL/CSA
NEMA Größe1
Dauerstrombewertung NEMA27 A
Nennleistung NEMA(115 V AC) einphasig 2 Hp
(200 V AC) dreiphasig 7-1/2 Hp
(230 V AC) einphasig 3 Hp
(230 V AC dreiphasig) 7-1/2 Hp
(460 V AC dreiphasig) 10 Hp
(575 V AC dreiphasig) 10 Hp
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V
Allgemeine Gebrauchsklasse UL/CSA(600 V AC) 42 A
Nennleistung UL/CSA(120 V AC einphasig) 2 hp
(200 ... 208 V AC dreiphasig) 7-1/2 hp
(220 ... 240 V AC dreiphasig) 7-1/2 hp
(240 V AC einphasig) 3 hp
(440 ... 480 V AC dreiphasig) 15 hp
(550 ... 600 V AC dreiphasig) 20 hp
Anschlussmöglichkeit-Hauptstromkreis UL/CSAstarr massiv 1/2x 18-14 AWG
starr mehrdrähtig 1/2x 18-8 AWG
Anschlussmöglichkeit-Steuerstromkreis UL/CSAstarr massiv 1/2x 18-14 AWG
Strom bei Vollast (Motoren)(120 V AC einphasig) 24 A
(200 ... 208 V AC dreiphasig) 25.3 A
(220 ... 240 V AC dreiphasig) 22 A
(240 V AC einphasig) 17 A
(440 ... 480 V AC dreiphasig) 21 A
(550 ... 600 V AC dreiphasig) 22 A
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Betrieb ohne thermisches Überlastrelais) -40 ... 70 °C
(in Schütznähe bei Lagerung) -60 ... +80 °C
Klimafestigkeitgemäß IEC 60947-1 Annex Q Kategorie B
Höchstzulässige Betriebshöhenlageohne Derating 3000 m
Vibrationsfestigkeit nach IEC/EN 60068-2-64g (geschlossen) & 2g (offen) 5 ... 300 Hz
Verschmutzungsgrad3
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenAuf Deponien wird kein Abfall entsorgt, der als nicht gefährlich eingestuft ist.
Demontageanleitung für End-of-Life-Produkte1SBC101080M6801
Umweltprodukterklärung - EPD1SBD250584E4000
Energieeffizienz für Kunden BewertungskriterienProdukteffizienz - Produkt gilt als energieeffizienter im Vergleich zu ähnlichen Produkten auf dem Markt
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 94.3 %
Zertifikate und Deklarationen
ABS ZertifikatABS_20-2060694-PDA
CB ZertifikatCB_SE-116364
CCC ZertifikatCCC_2024010304656668
CQC ZertifikatCQC2010010304445623
CQC2020010304294316
Konformitätserklärung - CCC2020980304001254
2020980304001052
Konformitätserklärung - CE1SBD250000U1000
Konformitätserklärung - UKCA1SBD250031U1000
DNV ZertifikatDNV_TAE00001AF-4
LR ZertifikatLRS_LR23403517TA-02
RINA ZertifikatRINA_ELE142224XG
RMRS ZertifikatRMRS_1802705280
UL ZertifikatUL-US-2150887-5
UL-CA-2142658-5
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 193 mm
Länge Verpackungseinheit 186 mm
Höhe Verpackungseinheit 145 mm
Bruttogewicht Verpackungseinheit 10.37 kg
EAN Verpackungseinheit 13471523156401
Menge Verpackungseinheit 2Karton 21 Stück
Breite Verpackungseinheit 2250 mm
Länge Verpackungseinheit 2300 mm
Höhe Verpackungseinheit 2315 mm
Bruttogewicht Verpackungseinheit 216.65 kg
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 8EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 9EC000066 - Leistungsschütz zum Schalten von Wechselstrom
eClassV11.0 : 27371003
UNSPSC39121529
IDEA Granular Category Code (IGCC)4758 >> Iec Contactors
E-Nummer (Finnland)3707897

ETIM for 1SBL236005R2000 Niederspannungsschaltgeräte (EC000066)

MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert12 V
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertDC
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393)
Merkmalswert45 A
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392)
Merkmalswert26 A
MerkmalsnameBemessungsbetriebsleistung bei AC-3, 400 V (EF001364)
Merkmalswert11 kW
MerkmalsnameBemessungsbetriebsleistung NEMA (EF011960)
Merkmalswert7.4570 kW
MerkmalsnameGeeignet für Reiheneinbau (EF001126)
MerkmalswertNein
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertFederzuganschluss
MerkmalsnameAnzahl der Öffner als Hauptkontakte (EF001375)
Merkmalswert0
MerkmalsnameAnzahl der Schließer als Hauptkontakte (EF001374)
Merkmalswert3
