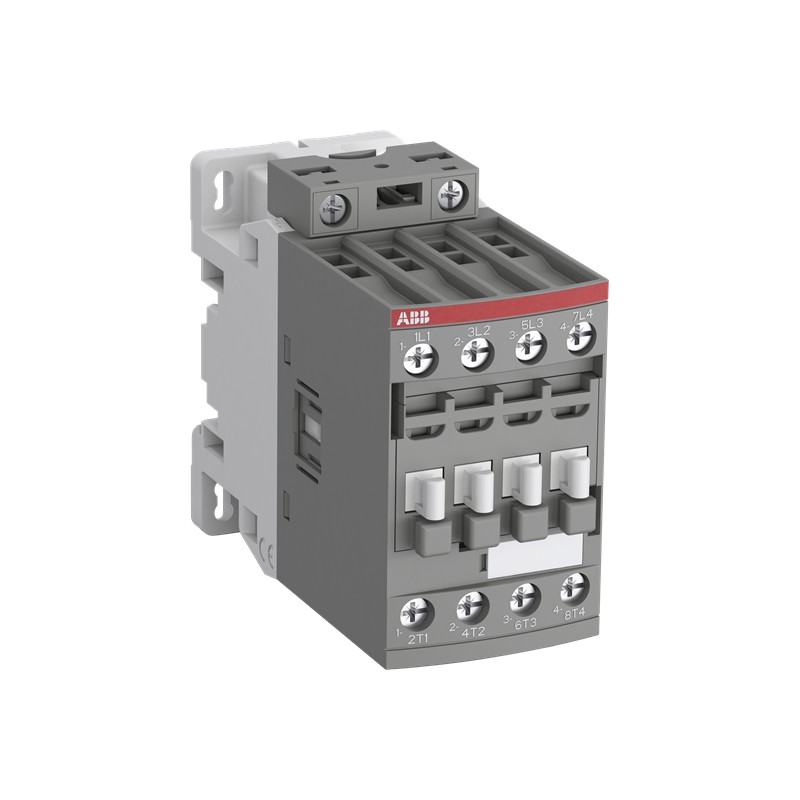

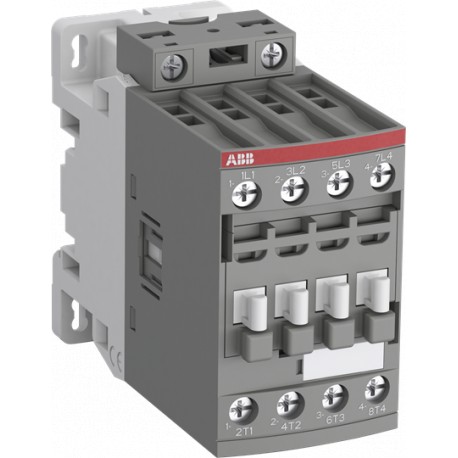

1SBL231201R8400 ABB AFC26-40-00-84 Kontaktor Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SBL231201R8400 ABB AFC26-40-00-84 Kontaktor

1SBL231201R8400

ABB

AFC26-40-00-84 Kontaktor

AFC26-40-00-84 Schütze

AFC26-40-00-84 Schütz 110V 50Hz / 110-120V 60Hz 4-polig

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $98.76
Stückpreis: $98.76
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
Datenblatt, technische Information1SBC100219C0201
Montage- und Betriebsanleitung1SBC101027M6801
Montage- und Betriebsanleitung Teil 21SAC200017M0002
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)45 mm
Tiefe (Netto-Abmessung)101 mm
Höhe (Netto-Abmessung)86 mm
Nettogewicht0.399 kg
Technische Daten
Anzahl Hauptkontakte Schließer4
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer0
Anzahl Hilfskontakte Öffner0
Anzahl Pole4P
NormenIEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CAN/CSA C22.2 No.60947-1, CAN/CSA C22.2 No.60947-4-1
BemessungsbetriebsspannungHauptstromkreis 690 V
Bemessungsfrequenz (f)Steuerstromkreis 50 / 60 Hz
Hauptstromkreis 50 / 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-4-1, offene Schütze q = 40 °C) 55 A
Bemessungsbetriebsstrom AC-1 (Ie)(690 V, 40 °C) 45 A
(690 V, 60 °C) 40 A
(690 V, 70 °C) 32 A
Bemessungsbetriebsstrom AC-3 (Ie)(415 V, 60 °C) 21.2 A
(440 V, 60 °C) 20 A
(500 V, 60 °C) 17.6 A
(690 V, 60 °C) 10.5 A
(380/400 V, 60 °C) 22 A
(220/230/240 V, 60 °C) 23.2 A
Bemessungsbetriebsstrom DC-1 (Ie)(110 V) 2-polig in Reihe, 40 °C 45 A
(110 V) 2-polig in Reihe, 60 °C 40 A
(110 V) 2-polig in Reihe, 70 °C 32 A
(110 V) 3-polig in Reihe, 40°C 45 A
(110 V) 3-polig in Reihe, 60 °C 40 A
(110 V) 3-polig in Reihe, 70 °C 32 A
(110 V) 4-polig in Reihe, 40°C 45 A
(110 V) 4-polig in Reihe, 60 °C 40 A
(110 V) 4-polig in Reihe, 70 °C 32 A
(220 V) 3-polig in Reihe, 40 °C 45 A
(220 V) 3-polig in Reihe, 60 °C 40 A
(220 V) 3-polig in Reihe, 70 °C 32 A
(220 V) 4-polig in Reihe, 40°C 45 A
(220 V) 4-polig in Reihe, 60 °C 40 A
(220 V) 4-polig in Reihe, 70 °C 32 A
(72 V) 1-polig, 40 °C 45 A
(72 V) 1-polig, 60°C 40 A
(72 V) 1-polig, 70 °C 32 A
(72 V) 2-polig in Reihe, 40°C 45 A
(72 V) 2-polig in Reihe, 60 °C 40 A
(72 V) 2-polig in Reihe, 70 °C 32 A
(72 V) 3-polig in Reihe, 40°C 45 A
(72 V) 3-polig in Reihe, 60 °C 40 A
(72 V) 3-polig in Reihe, 70 °C 32 A
(72 V) 4-polig in Reihe, 40°C 45 A
(72 V) 4-polig in Reihe, 60 °C 40 A
(72 V) 4-polig in Reihe, 70 °C 32 A
Bemessungsbetriebsleistung AC-3 (Pe)(400 V) 11 kW
(415 V) 11 kW
(440 V) 11 kW
(500 V) 11 kW
(690 V) 9 kW
(220/230/240 V) 5.5 kW
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 300 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 15 min) 55 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 min) 150 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 s) 450 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 30 s) 225 A
Bemessungsisolationsspannung (Ui)gemäß IEC 60947-4-1 690 V
(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (Uimp)6 kV
Maximale elektrische Schaltfrequenz(AC-1) 600 Schaltspiele/Std
(AC-15) 0 Schaltspiele/Std
(AC-2 / AC-4) 0 Schaltspiele/Std
(AC-3) 0 Schaltspiele/Std
(DC-13) 0 Schaltspiele/Std
Maximale Schalthäufigkeit3600 Schaltspiele/Std
Bemessungssteuerspannung (Uc)50 Hz 110 V
60 Hz 110 ... 120 V
Leistungsaufnahme der Spulemittlerer Haltewert 50 / 60 Hz 8 V·A
mittlerer Anzugswert 50 Hz 70 V·A
mittlerer Anzugswert 60 Hz 66 V·A
Verlustleistungbei Bemessungsbedingungen AC-1 pro Pol 1.6 W
bei Bemessungsbedingungen AC-3 pro Pol 0.42 W
Betriebszeitzwischen Spulenentregung und Schließen des Öffnerkontakts 9 ... 20 ms
zwischen Spulenentregung und Öffnen des Schließerkontakts 4 ... 18 ms
zwischen Spulenerregung und Öffnen des Öffnerkontakts 7 ... 21 ms
zwischen Spulenerregung und Schließen des Schließerkontakts 10 ... 26 ms
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Schraubmontage (nicht enthalten)2 x M4 oder Schrauben diagonal angeordnet
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1/2x 1.5 ... 16 mm²
flexibel mit isolierter Aderendhülse 1/2x 1.5 ... 16 mm²
starr massiv 1/2x 1.5 ... 4 mm²
starr mehrdrähtig 1/2x 1.5 ... 16 mm²
Anschlussmöglichkeit-Steuerstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm²
starr massiv 1/2x 1 ... 2.5 mm²
starr mehrdrähtig 1/2x 1 ... 2.5 mm²
AbisolierlängeSteuerstromkreis 10 mm
Hauptstromkreis 12 mm
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP20
AnzugsdrehmomentSteuerstromkreis 1.2 N·m
Hauptstromkreis 2.5 N·m
AnschlussartSchraubklemme
ProduktnameSchütz
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V
Allgemeine Gebrauchsklasse UL/CSA(600 V AC) 45 A
Anschlussmöglichkeit-Hauptstromkreis UL/CSAstarr massiv 1/2x 16-10 AWG
starr mehrdrähtig 1/2x 16-6 AWG
Anschlussmöglichkeit-Steuerstromkreis UL/CSAstarr massiv 1/2x 18-14 AWG
starr mehrdrähtig 1/2x 18-14 AWG
Anzugsdrehmoment UL/CSASteuerstromkreis 11 in·lb
Hauptstromkreis 22 in·lb
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Lagerung) -60 ... +80 °C
(in Schütznähe bei Betrieb in freier Umgebung) -40 ... 70 °C
(in Schütznähe bei Betrieb in freier Umgebung bei 0,85 - 1,1 Uc) -40 ... +60 °C
(in Schütznähe bei Betrieb in freier Umgebung bei Uc) -40 ... 70 °C
Klimafestigkeitnach IEC 60947 - 1 Annex Q Kategorie B
Höchstzulässige Betriebshöhenlageohne Derating 3000 m
Schockfestigkeit nach IEC/EN 60068-2-27geschlossen, Schockrichtung B1: 25 g
geöffnet, Stoßrichtung B1: 5 g
Stoßrichtung A: 30 g
Stoßrichtung B2: 15 g
Stoßrichtung C1: 25 g
Stoßrichtung C2: 25 g
Vibrationsfestigkeit nach IEC/EN 60068-2-64g (geschlossen) & 2g (offen) 5 ... 300 Hz
Verschmutzungsgrad3
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
BV ZertifikatBV_2634H24898C0
CB ZertifikatCB_SE-116363
CCS ZertifikatGZ23PTB00147
CQC ZertifikatCQC2010010304445623
Konformitätserklärung - CCC2020980304001254
Konformitätserklärung - CE1SBD250025U1000
Konformitätserklärung - UKCA1SBD250046U1000
DNV Zertifikat9AKK108470A6934
RINA Zertifikat9AKK108470A5006
UL ZertifikatUL-US-2343502-0
UL-CA-2337663-0
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 187 mm
Länge Verpackungseinheit 1103 mm
Höhe Verpackungseinheit 147 mm
Bruttogewicht Verpackungseinheit 10.42 kg
EAN Verpackungseinheit 13471523014862
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 8EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 9EC000066 - Leistungsschütz zum Schalten von Wechselstrom
eClassV11.0 : 27371003
UNSPSC39121529
IDEA Granular Category Code (IGCC)4755 >> Schützen

ETIM for 1SBL231201R8400 Niederspannungsschaltgeräte (EC000066)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 110 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 110 V
Spannungsart zur Betätigung (EF008242) AC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) 45 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) 22 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 11 kW
Geeignet für Reiheneinbau (EF001126) Nein
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Anzahl der Öffner als Hauptkontakte (EF001375) 0
Anzahl der Schließer als Hauptkontakte (EF001374) 4
