ABBSchütze und Überlastrelais 1SBL171501R8100 ABB AFC16-22-00-81 Kontaktor

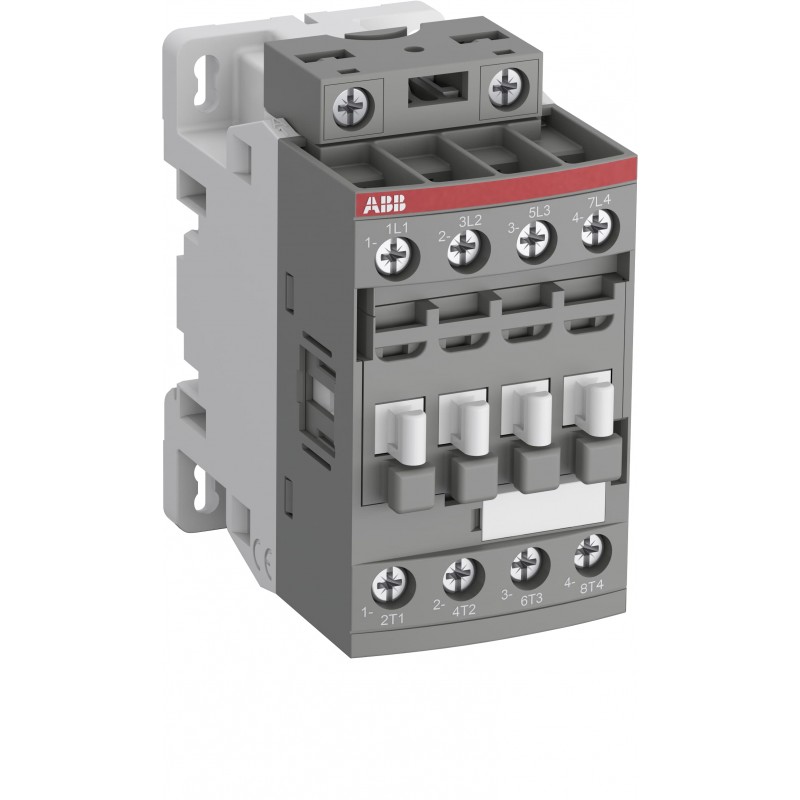

ABB 1SBL171501R8100 1SBL171501R8100 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SBL171501R8100 ABB AFC16-22-00-81 Kontaktor

Artikel-Nr.: 1SBL171501R8100

Hersteller: ABB

Beschreibung:

AFC16-22-00-81 Kontaktor
AFC16-22-00-81 Schütze
AFC16-22-00-81 Schütz 24V 50/60Hz 4-polig

Kategorien:

  • Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom
  • ABB > Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 53,98 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
Datenblatt, technische Information1SBC100219C0201
Montage- und Betriebsanleitung1SBC101027M6801
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)45 mm
Tiefe (Netto-Abmessung)77 mm
Höhe (Netto-Abmessung)86 mm
Nettogewicht0.309 kg
Technische Daten
Anzahl Hauptkontakte Schließer2
Anzahl Hauptkontakte Öffner2
Anzahl Hilfskontakte Schließer0
Anzahl Hilfskontakte Öffner0
NormenIEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CAN/CSA C22.2 No.60947-1, CAN/CSA C22.2 No.60947-4-1
BemessungsbetriebsspannungHauptstromkreis 690 V
Bemessungsfrequenz (f)Steuerstromkreis 50 / 60 Hz
Hauptstromkreis 50 / 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-4-1, offene Schütze q = 40 °C) 35 A
Bemessungsbetriebsstrom AC-1 (Ie)(690 V, 40 °C) 30 A
(690 V, 60 °C) 30 A
(690 V, 70 °C) 26 A
Bemessungsbetriebsstrom AC-3 (Ie)(415 V, 60 °C) 18 A
(440 V, 60 °C) 18 A
(500 V, 60 °C) 15 A
(690 V, 60 °C) 10.5 A
(380/400 V, 60 °C) 18 A
(220/230/240 V, 60 °C) 18 A
Bemessungsbetriebsleistung AC-3 (Pe)(415 V) 9 kW
(440 V) 9 kW
(500 V) 9 kW
(690 V) 9 kW
(380/400 V) 7.5 kW
(220/230/240 V) 4 kW
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 150 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 15 min) 35 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 min) 60 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 s) 300 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 30 s) 80 A
Maximales Ausschaltvermögen(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 440 V) 250 A
(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 690 V) 106 A
Maximale elektrische Schaltfrequenz(AC-1) 600 Schaltspiele/Std
(AC-15) 0 Schaltspiele/Std
(AC-2 / AC-4) 0 Schaltspiele/Std
(AC-3) 0 Schaltspiele/Std
(DC-13) 0 Schaltspiele/Std
Bemessungsisolationsspannung (Ui)gemäß IEC 60947-4-1 690 V
(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (Uimp)6 kV
Maximale Schalthäufigkeit3600 Schaltspiele/Std
Bemessungssteuerspannung (Uc)50 Hz 24 V
60 Hz 24 V
Leistungsaufnahme der Spulemittlerer Haltewert 50 / 60 Hz 8 V·A
mittlerer Anzugswert 50 Hz 70 V·A
mittlerer Anzugswert 60 Hz 66 V·A
Betriebszeitzwischen Spulenentregung und Schließen des Öffnerkontakts 9 ... 20 ms
zwischen Spulenentregung und Öffnen des Schließerkontakts 4 ... 18 ms
zwischen Spulenerregung und Öffnen des Öffnerkontakts 7 ... 21 ms
zwischen Spulenerregung und Schließen des Schließerkontakts 10 ... 26 ms
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Schraubmontage (nicht enthalten)2 x M4 oder Schrauben diagonal angeordnet
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 6 mm²
flexibel mit isolierter Aderendhülse 1x 0.75 ... 4 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 2.5 mm²
starr massiv 1/2x 1 ... 4 mm²
starr mehrdrähtig 1/2x 1 ... 6 mm²
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
starr massiv 1/2x 1 ... 2.5 mm²
starr mehrdrähtig 1/2x 1 ... 2.5 mm²
Anschlussmöglichkeit-Steuerstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm²
starr massiv 1/2x 1 ... 2.5 mm²
starr mehrdrähtig 1/2x 1 ... 2.5 mm²
AbisolierlängeSteuerstromkreis 10 mm
Hauptstromkreis 10 mm
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP20
AnschlussartSchraubklemme
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V
Allgemeine Gebrauchsklasse UL/CSA(600 V AC) 30 A
Anschlussmöglichkeit-Hauptstromkreis UL/CSAstarr massiv 1/2x 16-10 AWG
starr mehrdrähtig 1/2x 16-10 AWG
Anschlussmöglichkeit-Hilfsstromkreis UL/CSAstarr massiv 1/2x 18-14 AWG
starr mehrdrähtig 1/2x 18-14 AWG
Anschlussmöglichkeit-Steuerstromkreis UL/CSAstarr massiv 1/2x 18-14 AWG
starr mehrdrähtig 1/2x 18-14 AWG
Anzugsdrehmoment UL/CSASteuerstromkreis 11 in·lb
Hauptstromkreis 13 in·lb
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Lagerung) -60 ... +80 °C
(in Schütznähe bei Betrieb in freier Umgebung) -40 ... 70 °C
(in Schütznähe bei Betrieb in freier Umgebung bei 0,85 - 1,1 Uc) -40 ... +60 °C
(in Schütznähe bei Betrieb in freier Umgebung bei Uc) -40 ... 70 °C
Klimafestigkeitnach IEC 60947 - 1 Annex Q Kategorie B
Höchstzulässige Betriebshöhenlageohne Derating 3000 m
Schockfestigkeit nach IEC/EN 60068-2-27geschlossen, Schockrichtung B1: 25 g
geöffnet, Stoßrichtung B1: 5 g
Stoßrichtung A: 30 g
Stoßrichtung B2: 15 g
Stoßrichtung C1: 25 g
Stoßrichtung C2: 25 g
Vibrationsfestigkeit nach IEC/EN 60068-2-64g (geschlossen) & 2g (offen) 5 ... 300 Hz
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Information2CMT2021-006277
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte)
Zertifikate und Deklarationen
BV ZertifikatBV_2634H24898C0
CB ZertifikatSE-113571
CQC ZertifikatCQC2010010304445624
Konformitätserklärung - CCC2020980304001253
Konformitätserklärung - CE1SBD250025U1000
Konformitätserklärung - UKCA1SBD250046U1000
RINA ZertifikatRINA_ELE334122XG
UL ZertifikatUL-US-2343502-0
UL-CA-2337663-0
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 187 mm
Länge Verpackungseinheit 179 mm
Höhe Verpackungseinheit 147 mm
Bruttogewicht Verpackungseinheit 10.331 kg
EAN Verpackungseinheit 13471523014725
Menge Verpackungseinheit 31296 Stück
Klassifizierungen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 6EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 7EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 8EC000066 - Leistungsschütz zum Schalten von Wechselstrom
eClassV11.0 : 27371003
UNSPSC39121529
IDEA Granular Category Code (IGCC)4755 >> Schützen

ETIM for 1SBL171501R8100 Niederspannungsschaltgeräte (EC000066)

MerkmalsnameBemessungssteuerspeisespannung AC 50 Hz (EF003978)
Merkmalswert24 V
MerkmalsnameBemessungssteuerspeisespannung AC 60 Hz (EF003979)
Merkmalswert24 V
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertAC
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393)
Merkmalswert30 A
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392)
Merkmalswert18 A
MerkmalsnameBemessungsbetriebsleistung bei AC-3, 400 V (EF001364)
Merkmalswert7.5 kW
MerkmalsnameGeeignet für Reiheneinbau (EF001126)
MerkmalswertNein
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertSchraubanschluss
MerkmalsnameAnzahl der Öffner als Hauptkontakte (EF001375)
Merkmalswert2
MerkmalsnameAnzahl der Schließer als Hauptkontakte (EF001374)
Merkmalswert2
