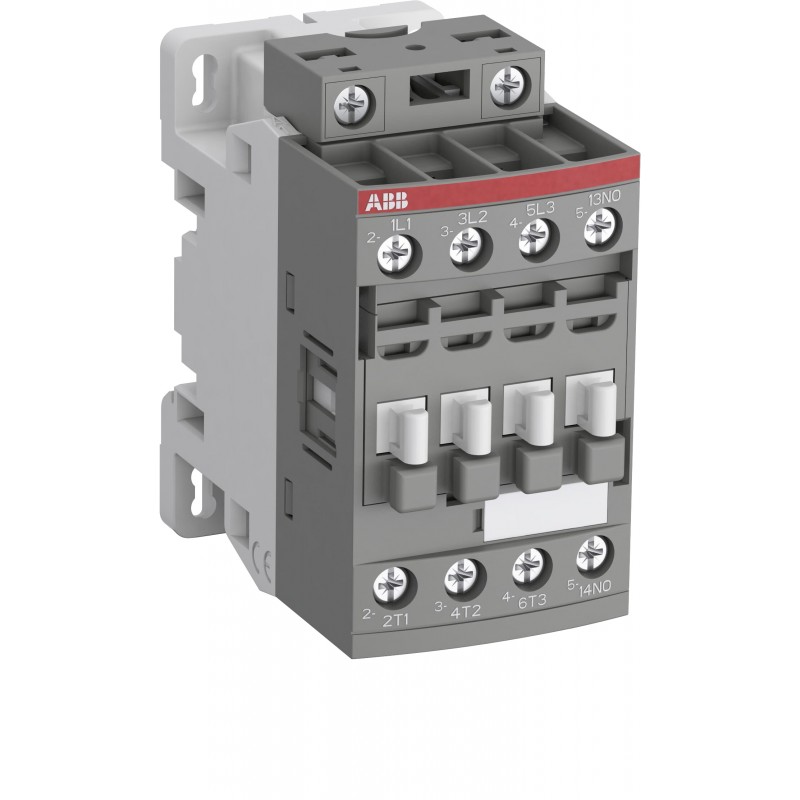

1SBL171001R8410 ABB AFC16-30-10-84 Kontaktor Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SBL171001R8410 ABB AFC16-30-10-84 Kontaktor

1SBL171001R8410

ABB

AFC16-30-10-84 Kontaktor

AFC16-30-10-84 Schütze

Schütz, 7,5 kW, 110 V 50 Hz / 110-120 V 60 Hz

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $57.33
Stückpreis: $57.33
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
Datenblatt, technische Information1SBC100219C0201
Montage- und Betriebsanleitung1SBC101027M6801
Montage- und Betriebsanleitung Teil 21SAC200017M0002
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)45 mm
Tiefe (Netto-Abmessung)77 mm
Höhe (Netto-Abmessung)86 mm
Nettogewicht0.306 kg
Technische Daten
Anzahl Hauptkontakte Schließer3
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer1
Anzahl Hilfskontakte Öffner0
Anzahl Pole3P
NormenIEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, UL 60335-2-40 LZGH2 A2L
BemessungsbetriebsspannungHilfsstromkreis 690 V
Hauptstromkreis 690 V
Bemessungsfrequenz (f)Hilfsstromkreis 50 / 60 Hz
Steuerstromkreis 50 / 60 Hz
Hauptstromkreis 50 / 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-4-1, offene Schütze q = 40 °C) 35 A
(nach IEC 60947-5-1, q = 40 °C) 16 A
Bemessungsbetriebsstrom AC-1 (Ie)(690 V, 40 °C) 30 A
(690 V, 60 °C) 30 A
(690 V, 70 °C) 26 A
Bemessungsbetriebsstrom AC-3 (Ie)(415 V, 60 °C) 18 A
(440 V, 60 °C) 18 A
(500 V, 60 °C) 15 A
(690 V, 60 °C) 10.5 A
(380/400 V, 60 °C) 18 A
(220/230/240 V, 60 °C) 18 A
Bemessungsbetriebsstrom AC-3e (Ie)(415 V, 60 °C) 18 A
(440 V, 60 °C) 18 A
(500 V, 60 °C) 15 A
(690 V, 60 °C) 10.5 A
(380/400 V, 60 °C) 18 A
(220/230/240 V, 60 °C) 18 A
Bemessungsbetriebsstrom AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Bemessungsbetriebsstrom DC-1 (Ie)(110 V) 1-polig, 40 °C 20 A
(110 V) 1-polig, 60°C 20 A
(110 V) 1-polig, 70 °C 20 A
(110 V) 2-polig in Reihe, 40 °C 30 A
(110 V) 2-polig in Reihe, 60 °C 30 A
(110 V) 2-polig in Reihe, 70 °C 26 A
(110 V) 3-polig in Reihe, 40°C 30 A
(110 V) 3-polig in Reihe, 60 °C 30 A
(110 V) 3-polig in Reihe, 70 °C 26 A
(220 V) 2-polig in Reihe, 40 °C 20 A
(220 V) 2-polig in Reihe, 60 °C 20 A
(220 V) 2-polig in Reihe, 70 °C 20 A
(220 V) 3-polig in Reihe, 40 °C 30 A
(220 V) 3-polig in Reihe, 60 °C 30 A
(220 V) 3-polig in Reihe, 70 °C 26 A
(72 V) 1-polig, 40 °C 30 A
(72 V) 1-polig, 60°C 30 A
(72 V) 1-polig, 70 °C 26 A
(72 V) 2-polig in Reihe, 40°C 30 A
(72 V) 2-polig in Reihe, 60 °C 30 A
(72 V) 2-polig in Reihe, 70 °C 26 A
(72 V) 3-polig in Reihe, 40°C 30 A
(72 V) 3-polig in Reihe, 60 °C 30 A
(72 V) 3-polig in Reihe, 70 °C 26 A
Bemessungsbetriebsstrom DC-3 (Ie)(110 V) 1-polig, 40 °C 8 A
(110 V) 1-polig, 60°C 8 A
(110 V) 1-polig, 70 °C 8 A
(110 V) 2-polig in Reihe, 40 °C 30 A
(110 V) 2-polig in Reihe, 60 °C 30 A
(110 V) 2-polig in Reihe, 70 °C 26 A
(110 V) 3-polig in Reihe, 40°C 30 A
(110 V) 3-polig in Reihe, 60 °C 30 A
(110 V) 3-polig in Reihe, 70 °C 26 A
(220 V) 2-polig in Reihe, 40 °C 8 A
(220 V) 2-polig in Reihe, 60 °C 8 A
(220 V) 2-polig in Reihe, 70 °C 8 A
(220 V) 3-polig in Reihe, 40 °C 30 A
(220 V) 3-polig in Reihe, 60 °C 30 A
(220 V) 3-polig in Reihe, 70 °C 26 A
(72 V) 1-polig, 40 °C 30 A
(72 V) 1-polig, 60°C 30 A
(72 V) 1-polig, 70 °C 26 A
(72 V) 2-polig in Reihe, 40°C 30 A
(72 V) 2-polig in Reihe, 60 °C 30 A
(72 V) 2-polig in Reihe, 70 °C 26 A
(72 V) 3-polig in Reihe, 40°C 30 A
(72 V) 3-polig in Reihe, 60 °C 30 A
(72 V) 3-polig in Reihe, 70 °C 26 A
Bemessungsbetriebsstrom DC-5 (Ie)(110 V) 1-polig, 40 °C 4 A
(110 V) 1-polig, 60°C 4 A
(110 V) 1-polig, 70 °C 4 A
(110 V) 2-polig in Reihe, 40 °C 20 A
(110 V) 2-polig in Reihe, 60 °C 20 A
(110 V) 2-polig in Reihe, 70 °C 20 A
(110 V) 3-polig in Reihe, 40°C 30 A
(110 V) 3-polig in Reihe, 60 °C 30 A
(110 V) 3-polig in Reihe, 70 °C 26 A
(220 V) 2-polig in Reihe, 40 °C 4 A
(220 V) 2-polig in Reihe, 60 °C 4 A
(220 V) 2-polig in Reihe, 70 °C 4 A
(220 V) 3-polig in Reihe, 40 °C 16 A
(220 V) 3-polig in Reihe, 60 °C 16 A
(220 V) 3-polig in Reihe, 70 °C 16 A
(72 V) 1-polig, 40 °C 16 A
(72 V) 1-polig, 60°C 16 A
(72 V) 1-polig, 70 °C 16 A
(72 V) 2-polig in Reihe, 40°C 30 A
(72 V) 2-polig in Reihe, 60 °C 30 A
(72 V) 2-polig in Reihe, 70 °C 26 A
(72 V) 3-polig in Reihe, 40°C 30 A
(72 V) 3-polig in Reihe, 60 °C 30 A
(72 V) 3-polig in Reihe, 70 °C 26 A
Bemessungsbetriebsstrom DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
(400 V) 0.15 A / 60 W
(500 V) 0.13 A / 65 W
(600 V) 0.1 A / 60 W
Bemessungsbetriebsleistung AC-3 (Pe)(415 V) 9 kW
(440 V) 9 kW
(500 V) 9 kW
(690 V) 9 kW
(380/400 V) 7.5 kW
(220/230/240 V) 4 kW
Bemessungsbetriebsleistung AC-3e (Pe)(415 V) 9 kW
(440 V) 9 kW
(500 V) 9 kW
(690 V) 9 kW
(380/400 V) 7.5 kW
(220/230/240 V) 4 kW
Bemessungsbetriebsleistung AC-6b (Pe)(400 / 415 V) 40 °C, 50 / 60 Hz 12.5 kvar
(400 / 415 V) 70 °C, 50 / 60 Hz 10 kvar
(400 / 415 V) 55 °C, 50 / 60 Hz 12.5 kvar
(440 V) 40 °C, 50 / 60 Hz 13.7 kvar
(440 V) 55 °C, 50 / 60 Hz 13.7 kvar
(440 V) 70 °C, 50 / 60 Hz 11 kvar
(500 / 550 V), 40 °C, 50 / 60 Hz 15.5 kvar
(500 / 550 V) 55 °C, 50 / 60 Hz 15.5 kvar
(500 / 550 V) 70 °C, 50 / 60 Hz 12 kvar
(690 V) 40 °C, 50 / 60 Hz 21.5 kvar
(690 V) 55 °C, 50 / 60 Hz 21.5 kvar
(690 V) 70 °C, 50 / 60 Hz 16.5 kvar
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 150 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 15 min) 35 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 min) 60 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 s) 300 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 30 s) 80 A
(für 0,1 s) 140 A
(für 1 s) 100 A
Maximales Ausschaltvermögen(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 440 V) 250 A
(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 690 V) 106 A
Bemessungsisolationsspannung (Ui)gemäß IEC 60947-4-1 690 V
gemäß IEC 60947-5-1 690 V
(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (Uimp)6 kV
Maximale elektrische Schaltfrequenz(AC-1) 600 Schaltspiele/Std
(AC-15) 1200 Schaltspiele/Std
(AC-2 / AC-4) 300 Schaltspiele/Std
(AC-3) 1200 Schaltspiele/Std
(DC-13) 900 Schaltspiele/Std
Maximale Schalthäufigkeit3600 Schaltspiele/Std
Bemessungssteuerspannung (Uc)50 Hz 110 V
60 Hz 110 ... 120 V
Leistungsaufnahme der Spulemittlerer Haltewert 50 / 60 Hz 8 V·A
mittlerer Anzugswert 50 Hz 70 V·A
mittlerer Anzugswert 60 Hz 66 V·A
Verlustleistung6 A pro Pol 0.1 W
bei Bemessungsbedingungen AC-1 pro Pol 1.2 W
bei Bemessungsbedingungen AC-3 pro Pol 0.35 W
Betriebszeitzwischen Spulenentregung und Schließen des Öffnerkontakts 9 ... 20 ms
zwischen Spulenentregung und Öffnen des Schließerkontakts 4 ... 18 ms
zwischen Spulenerregung und Öffnen des Öffnerkontakts 7 ... 21 ms
zwischen Spulenerregung und Schließen des Schließerkontakts 10 ... 26 ms
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Schraubmontage (nicht enthalten)2 x M4 oder Schrauben diagonal angeordnet
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 6 mm²
flexibel mit isolierter Aderendhülse 1x 0.75 ... 4 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 2.5 mm²
starr massiv 1/2x 1 ... 4 mm²
starr mehrdrähtig 1/2x 1 ... 6 mm²
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm²
starr massiv 1/2x 1 ... 2.5 mm²
starr mehrdrähtig 1/2x 1 ... 2.5 mm²
Anschlussmöglichkeit-Steuerstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm²
starr massiv 1/2x 1 ... 2.5 mm²
starr mehrdrähtig 1/2x 1 ... 2.5 mm²
AbisolierlängeHilfsstromkreis 10 mm
Steuerstromkreis 10 mm
Hauptstromkreis 10 mm
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Hilfsanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP20
Empfohlener SchraubendreherPozidriv PZ
AnzugsdrehmomentHilfsstromkreis 1.2 N·m
Steuerstromkreis 1.2 N·m
Hauptstromkreis 1.5 N·m
AnschlussartSchraubklemme
ProduktnameSchütz
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V
Allgemeine Gebrauchsklasse UL/CSA(600 V AC) 30 A
Nennleistung UL/CSA(120 V AC einphasig) 1-1/2 hp
(200 ... 208 V AC dreiphasig) 5 hp
(220 ... 240 V AC dreiphasig) 5 hp
(240 V AC einphasig) 3 hp
(440 ... 480 V AC dreiphasig) 10 hp
(550 ... 600 V AC dreiphasig) 15 hp
Anschlussmöglichkeit-Hauptstromkreis UL/CSAstarr massiv 1/2x 16-10 AWG
starr mehrdrähtig 1/2x 16-10 AWG
Anschlussmöglichkeit-Hilfsstromkreis UL/CSAstarr massiv 1/2x 18-14 AWG
starr mehrdrähtig 1/2x 18-14 AWG
Anschlussmöglichkeit-Steuerstromkreis UL/CSAstarr massiv 1/2x 18-14 AWG
starr mehrdrähtig 1/2x 18-14 AWG
Anzugsdrehmoment UL/CSAHilfsstromkreis 11 in·lb
Steuerstromkreis 11 in·lb
Hauptstromkreis 13 in·lb
Strom bei Vollast (Motoren)(120 V AC einphasig) 20 A
(200 ... 208 V AC dreiphasig) 17.5 A
(220 ... 240 V AC dreiphasig) 15.2 A
(240 V AC einphasig) 17 A
(440 ... 480 V AC dreiphasig) 14 A
(550 ... 600 V AC dreiphasig) 17 A
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Betrieb mit thermischem Überlastrelais) -25 ... 60 °C
(in Schütznähe bei Betrieb ohne thermisches Überlastrelais) -40 ... 70 °C
(in Schütznähe bei Betrieb ohne thermisches Überlastrelais bei 0,85 - 1,1 Uc) -40 ... 60 °C
(in Schütznähe bei Betrieb ohne thermisches Überlastrelais bei Uc) -40 ... 70 °C
(in Schütznähe bei Lagerung) -60 ... +80 °C
Klimafestigkeitgemäß IEC 60947-1 Annex Q Kategorie B
Höchstzulässige Betriebshöhenlageohne Derating 3000 m
Schockfestigkeit nach IEC/EN 60068-2-27geschlossen, Schockrichtung B1: 25 g
geöffnet, Stoßrichtung B1: 5 g
Stoßrichtung A: 30 g
Stoßrichtung B2: 15 g
Stoßrichtung C1: 25 g
Stoßrichtung C2: 25 g
Vibrationsfestigkeit nach IEC/EN 60068-2-64g (geschlossen) & 2g (offen) 5 ... 300 Hz
Verschmutzungsgrad3
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
A2L Zertifikat – UL9AKK108469A4886
9AKK108469A4887
BV ZertifikatBV_2634H24898C1
CB Zertifikat9AKK108471A9033
CCS ZertifikatGZ23PTB00147
CQC ZertifikatCQC2010010304445624
Konformitätserklärung - CCC2020980304001253
Konformitätserklärung - CE1SBD250024U1000
Konformitätserklärung - UKCA1SBD250045U1000
DNV Zertifikat9AKK108470A6934
KC Zertifikat9AKK108471A9570
RINA Zertifikat9AKK108470A5006
UL ZertifikatE312527-20231026
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 187 mm
Länge Verpackungseinheit 179 mm
Höhe Verpackungseinheit 147 mm
Bruttogewicht Verpackungseinheit 10.328 kg
EAN Verpackungseinheit 13471523014497
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 8EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 9EC000066 - Leistungsschütz zum Schalten von Wechselstrom
eClassV11.0 : 27371003
UNSPSC39121529
IDEA Granular Category Code (IGCC)4755 >> Schützen

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
