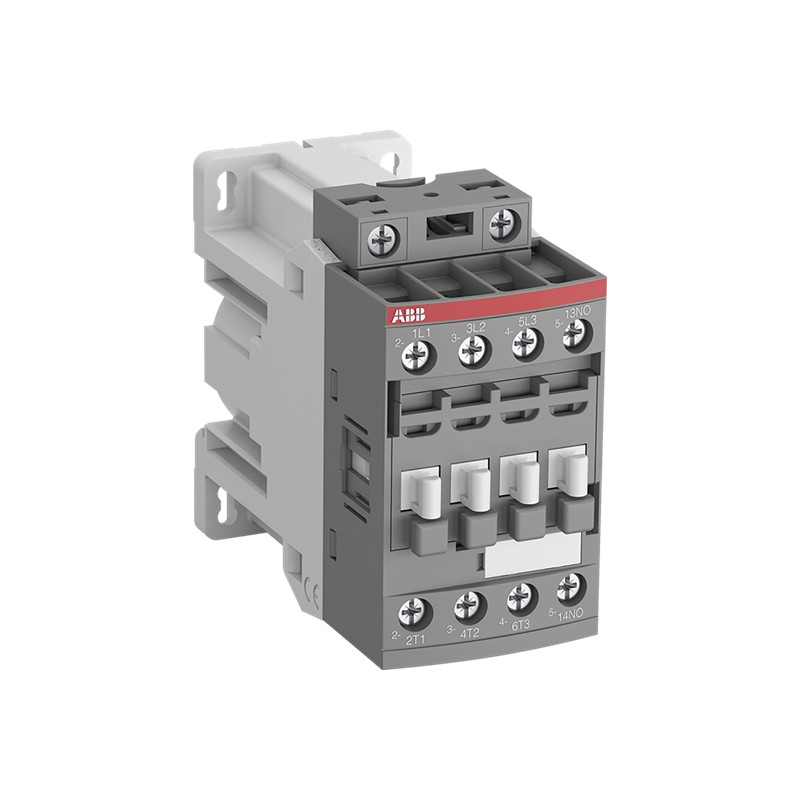

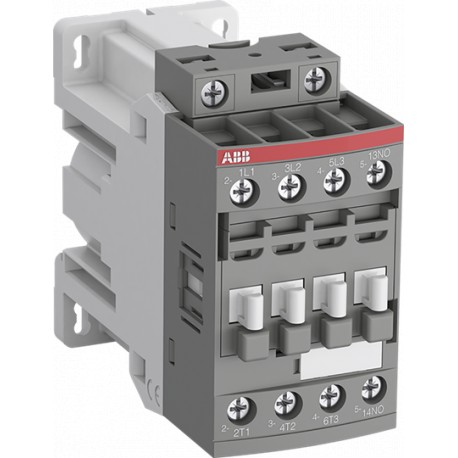

1SBL156001R3010 ABB AF12Z-30-10-30 24VDC Schütz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SBL156001R3010 ABB AF12Z-30-10-30 24VDC Schütz

1SBL156001R3010

ABB

AF12Z-30-10-30 24VDC Schütz

AF12Z-30-10-30 Schütz 24V DC Low Power Consumption

Mehr Infos


Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
Datenblatt, technische Information1SBC100214C0202
Montage- und Betriebsanleitung1SBC101053M6801
Montage- und Betriebsanleitung Teil 21SAC200017M0002
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)45 mm
Tiefe (Netto-Abmessung)97 mm
Höhe (Netto-Abmessung)86 mm
Nettogewicht0.43 kg
Technische Daten
Anzahl Hauptkontakte Schließer3
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer1
Anzahl Hilfskontakte Öffner0
Anzahl Pole3P
NormenIEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-4-1
BemessungsbetriebsspannungHilfsstromkreis 690 V
Hauptstromkreis 690 V
Bemessungsfrequenz (f)Hilfsstromkreis 50 / 60 Hz
Hauptstromkreis 50 / 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-4-1, offene Schütze q = 40 °C) 35 A
(nach IEC 60947-5-1, q = 40 °C) 16 A
Bemessungsbetriebsstrom AC-1 (Ie)(690 V, 40 °C) 28 A
(690 V, 60 °C) 28 A
(690 V, 70 °C) 24 A
Bemessungsbetriebsstrom AC-3 (Ie)(415 V, 60 °C) 12 A
(440 V, 60 °C) 12 A
(500 V, 60 °C) 12.5 A
(690 V, 60 °C) 9 A
(380/400 V, 60 °C) 12 A
(220/230/240 V, 60 °C) 12 A
Bemessungsbetriebsstrom AC-3e (Ie)(415 V, 60 °C) 12 A
(440 V, 60 °C) 12 A
(500 V, 60 °C) 12.5 A
(690 V, 60 °C) 9 A
(380/400 V, 60 °C) 12 A
(220/230/240 V, 60 °C) 12 A
Bemessungsbetriebsstrom AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Bemessungsbetriebsstrom DC-1 (Ie)(110 V) 1-polig, 40 °C 15 A
(110 V) 1-polig, 60°C 15 A
(110 V) 1-polig, 70 °C 15 A
(110 V) 2-polig in Reihe, 40 °C 27 A
(110 V) 2-polig in Reihe, 60 °C 27 A
(110 V) 2-polig in Reihe, 70 °C 24 A
(110 V) 3-polig in Reihe, 40°C 27 A
(110 V) 3-polig in Reihe, 60 °C 27 A
(110 V) 3-polig in Reihe, 70 °C 24 A
(220 V) 2-polig in Reihe, 40 °C 15 A
(220 V) 2-polig in Reihe, 60 °C 15 A
(220 V) 2-polig in Reihe, 70 °C 15 A
(220 V) 3-polig in Reihe, 40 °C 27 A
(220 V) 3-polig in Reihe, 60 °C 27 A
(220 V) 3-polig in Reihe, 70 °C 24 A
(72 V) 1-polig, 40 °C 27 A
(72 V) 1-polig, 60°C 27 A
(72 V) 1-polig, 70 °C 24 A
(72 V) 2-polig in Reihe, 40°C 27 A
(72 V) 2-polig in Reihe, 60 °C 27 A
(72 V) 2-polig in Reihe, 70 °C 24 A
(72 V) 3-polig in Reihe, 40°C 27 A
(72 V) 3-polig in Reihe, 60 °C 27 A
(72 V) 3-polig in Reihe, 70 °C 24 A
Bemessungsbetriebsstrom DC-3 (Ie)(110 V) 1-polig, 40 °C 7 A
(110 V) 1-polig, 60°C 7 A
(110 V) 1-polig, 70 °C 7 A
(110 V) 2-polig in Reihe, 40 °C 27 A
(110 V) 2-polig in Reihe, 60 °C 27 A
(110 V) 2-polig in Reihe, 70 °C 24 A
(110 V) 3-polig in Reihe, 40°C 27 A
(110 V) 3-polig in Reihe, 60 °C 27 A
(110 V) 3-polig in Reihe, 70 °C 24 A
(220 V) 2-polig in Reihe, 40 °C 7 A
(220 V) 2-polig in Reihe, 60 °C 7 A
(220 V) 2-polig in Reihe, 70 °C 7 A
(220 V) 3-polig in Reihe, 40 °C 27 A
(220 V) 3-polig in Reihe, 60 °C 27 A
(220 V) 3-polig in Reihe, 70 °C 24 A
(72 V) 1-polig, 40 °C 27 A
(72 V) 1-polig, 60°C 27 A
(72 V) 1-polig, 70 °C 24 A
(72 V) 2-polig in Reihe, 40°C 27 A
(72 V) 2-polig in Reihe, 60 °C 27 A
(72 V) 2-polig in Reihe, 70 °C 24 A
(72 V) 3-polig in Reihe, 40°C 27 A
(72 V) 3-polig in Reihe, 60 °C 27 A
(72 V) 3-polig in Reihe, 70 °C 24 A
Bemessungsbetriebsstrom DC-5 (Ie)(110 V) 1-polig, 40 °C 4 A
(110 V) 1-polig, 60°C 4 A
(110 V) 1-polig, 70 °C 4 A
(110 V) 2-polig in Reihe, 40 °C 15 A
(110 V) 2-polig in Reihe, 60 °C 15 A
(110 V) 2-polig in Reihe, 70 °C 15 A
(110 V) 3-polig in Reihe, 40°C 27 A
(110 V) 3-polig in Reihe, 60 °C 27 A
(110 V) 3-polig in Reihe, 70 °C 24 A
(220 V) 2-polig in Reihe, 40 °C 4 A
(220 V) 2-polig in Reihe, 60 °C 4 A
(220 V) 2-polig in Reihe, 70 °C 4 A
(220 V) 3-polig in Reihe, 40 °C 12 A
(220 V) 3-polig in Reihe, 60 °C 12 A
(220 V) 3-polig in Reihe, 70 °C 12 A
(72 V) 1-polig, 40 °C 12 A
(72 V) 1-polig, 60°C 12 A
(72 V) 1-polig, 70 °C 12 A
(72 V) 2-polig in Reihe, 40°C 27 A
(72 V) 2-polig in Reihe, 60 °C 27 A
(72 V) 2-polig in Reihe, 70 °C 24 A
(72 V) 3-polig in Reihe, 40°C 27 A
(72 V) 3-polig in Reihe, 60 °C 27 A
(72 V) 3-polig in Reihe, 70 °C 24 A
Bemessungsbetriebsstrom DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
(400 V) 0.15 A / 60 W
(500 V) 0.13 A / 65 W
(600 V) 0.1 A / 60 W
Bemessungsbetriebsleistung AC-3 (Pe)(415 V) 5.5 kW
(440 V) 5.5 kW
(500 V) 7.5 kW
(690 V) 7.5 kW
(380/400 V) 5.5 kW
(220/230/240 V) 3 kW
Bemessungsbetriebsleistung AC-3e (Pe)(415 V) 5.5 kW
(440 V) 5.5 kW
(500 V) 7.5 kW
(690 V) 7.5 kW
(380/400 V) 5.5 kW
(220/230/240 V) 3 kW
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 150 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 15 min) 35 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 min) 60 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 s) 300 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 30 s) 80 A
(für 0,1 s) 140 A
(für 1 s) 100 A
Maximales Ausschaltvermögen(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 440 V) 250 A
(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 690 V) 106 A
Bemessungsisolationsspannung (Ui)gemäß IEC 60947-4-1 690 V
gemäß IEC 60947-5-1 690 V
(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (Uimp)6 kV
Maximale elektrische Schaltfrequenz(AC-1) 600 Schaltspiele/Std
(AC-15) 1200 Schaltspiele/Std
(AC-2 / AC-4) 300 Schaltspiele/Std
(AC-3) 1200 Schaltspiele/Std
(DC-13) 900 Schaltspiele/Std
Maximale Schalthäufigkeit3600 Schaltspiele/Std
Bemessungssteuerspannung (Uc)Gleichstrombetrieb 24 V
Verlustleistung6 A pro Pol 0.1 W
bei Bemessungsbedingungen AC-1 pro Pol 1 W
bei Bemessungsbedingungen AC-3 pro Pol 0.2 W
Betriebszeitzwischen Spulenentregung und Schließen des Öffnerkontakts 22 ... 57 ms
zwischen Spulenentregung und Öffnen des Schließerkontakts 17 ... 29 ms
zwischen Spulenerregung und Öffnen des Öffnerkontakts 20 ... 35 ms
zwischen Spulenerregung und Schließen des Schließerkontakts 27 ... 53 ms
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Schraubmontage (nicht enthalten)2 x M4 oder Schrauben diagonal angeordnet
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 6 mm²
flexibel mit isolierter Aderendhülse 1x 0.75 ... 4 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 2.5 mm²
starr massiv 1/2x 1 ... 4 mm²
starr mehrdrähtig 1/2x 1 ... 6 mm²
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm²
flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm²
starr massiv 1/2x 1 ... 2.5 mm²
starr mehrdrähtig 1/2x 1 ... 2.5 mm²
Anschlussmöglichkeit-Steuerstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm²
starr massiv 1/2x 1 ... 2.5 mm²
starr mehrdrähtig 1/2x 1 ... 2.5 mm²
AbisolierlängeHilfsstromkreis 10 mm
Steuerstromkreis 10 mm
Hauptstromkreis 10 mm
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Hilfsanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP20
AnzugsdrehmomentHilfsstromkreis 1.2 N·m
Steuerstromkreis 1.2 N·m
Hauptstromkreis 1.5 N·m
AnschlussartSchraubklemme
ProduktnameSchütz
Technische Daten UL/CSA
NEMA Größe0
Dauerstrombewertung NEMA18 A
Nennleistung NEMA(115 V AC) einphasig 1 Hp
(200 V AC) dreiphasig 3 Hp
(230 V AC) einphasig 2 Hp
(230 V AC dreiphasig) 3 Hp
(460 V AC dreiphasig) 5 Hp
(575 V AC dreiphasig) 5 Hp
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V
Allgemeine Gebrauchsklasse UL/CSA(600 V AC) 28 A
Nennleistung UL/CSA(120 V AC einphasig) 1 hp
(200 ... 208 V AC dreiphasig) 3 hp
(220 ... 240 V AC dreiphasig) 3 hp
(240 V AC einphasig) 2 hp
(440 ... 480 V AC dreiphasig) 7-1/2 hp
(550 ... 600 V AC dreiphasig) 10 hp
Anschlussmöglichkeit-Hauptstromkreis UL/CSAstarr massiv 1/2x 16-10 AWG
starr mehrdrähtig 1/2x 16-10 AWG
Anschlussmöglichkeit-Hilfsstromkreis UL/CSAstarr massiv 1/2x 18-14 AWG
starr mehrdrähtig 1/2x 18-14 AWG
Anschlussmöglichkeit-Steuerstromkreis UL/CSAstarr massiv 1/2x 18-14 AWG
starr mehrdrähtig 1/2x 18-14 AWG
Anzugsdrehmoment UL/CSAHilfsstromkreis 11 in·lb
Steuerstromkreis 11 in·lb
Hauptstromkreis 13 in·lb
Strom bei Vollast (Motoren)(120 V AC einphasig) 16 A
(200 ... 208 V AC dreiphasig) 11 A
(220 ... 240 V AC dreiphasig) 9.6 A
(240 V AC einphasig) 12 A
(440 ... 480 V AC dreiphasig) 11 A
(550 ... 600 V AC dreiphasig) 11 A
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Betrieb mit thermischem Überlastrelais) -25 ... 60 °C
(in Schütznähe bei Betrieb ohne thermisches Überlastrelais) -40 ... 70 °C
(in Schütznähe bei Lagerung) -60 ... +80 °C
Klimafestigkeitnach IEC 60947 - 1 Annex Q Kategorie B
Höchstzulässige Betriebshöhenlageohne Derating 3000 m
Vibrationsfestigkeit nach IEC/EN 60068-2-64g (geschlossen) & 2g (offen) 5 ... 300 Hz
Verschmutzungsgrad3
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SBC101080M6801
Umweltprodukterklärung - EPD1SBD250584E3000
Nachhaltiger Materialanteil in Verpackungen (Gewicht in %)recycelter Karton - 86 %
Nachhaltiger Materialanteil (Gewicht in %)recyceltes Metall - 28 %
Zertifikate und Deklarationen
A2L Zertifikat – UL9AKK108469A4875
9AKK108469A4879
ABS ZertifikatABS_20-2060694-PDA
CB ZertifikatCB_SE-113345
CCC ZertifikatCCC_2024010304656669
CQC ZertifikatCQC2010010304445624
CQC2020010304298240
Konformitätserklärung - CCC2020980304001253
2020980304001082
Konformitätserklärung - CE1SBD250000U1000
Konformitätserklärung - UKCA1SBD250031U1000
DNV ZertifikatDNV_TAE00001AF-4
RINA ZertifikatRINA_ELE142224XG
RMRS ZertifikatRMRS_1802705280
UL ZertifikatUL-US-2150887-5
UL-CA-2142658-5
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 196 mm
Länge Verpackungseinheit 1112 mm
Höhe Verpackungseinheit 150 mm
Bruttogewicht Verpackungseinheit 10.475 kg
EAN Verpackungseinheit 13471523113596
Menge Verpackungseinheit 2Kiste 12 Stück
Breite Verpackungseinheit 251 mm
Länge Verpackungseinheit 298 mm
Höhe Verpackungseinheit 2114 mm
Bruttogewicht Verpackungseinheit 25.7 kg
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 8EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 9EC000066 - Leistungsschütz zum Schalten von Wechselstrom
eClassV11.0 : 27371003
UNSPSC39121529
IDEA Granular Category Code (IGCC)4758 >> Iec Contactors
E-Nummer (Finnland)3709056

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
