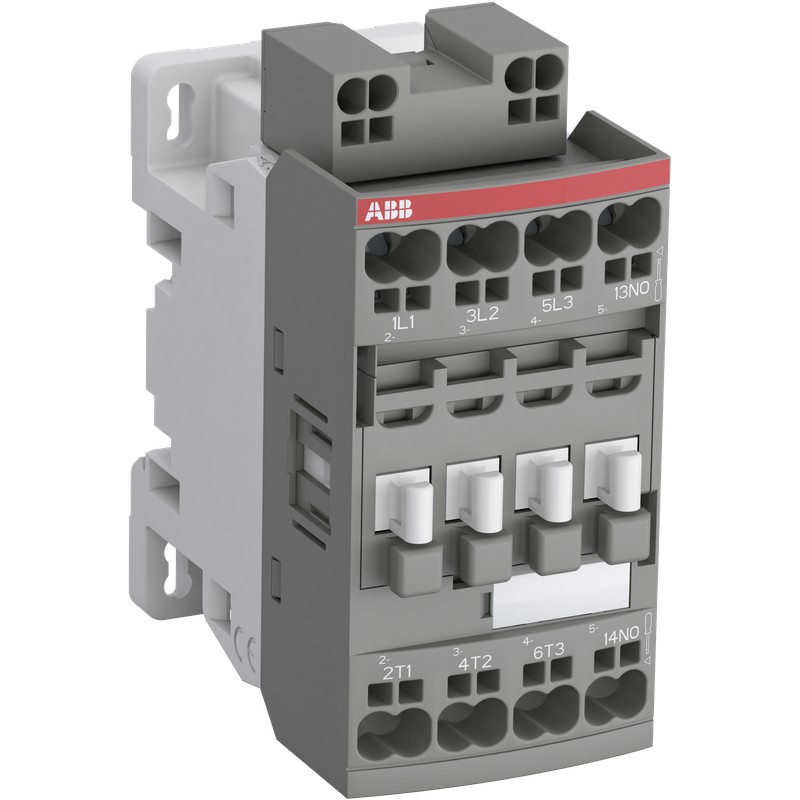

1SBL136005R2001 ABB AF09Z-30-01K-20 12-20VDC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SBL136005R2001 ABB AF09Z-30-01K-20 12-20VDC

1SBL136005R2001

ABB

AF09Z-30-01K-20 12-20VDC

Schütz, 4 kW, 12-20 V DC, Push-In Anschlussklemmen, Low Power Consumption

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $63.42
Stückpreis: $63.42
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
EPLAN Daten9AAC159656_EPLAN
Datenblatt, technische Information1SBC100214C0202
Montage- und Betriebsanleitung1SBC101054M6801
Montage- und Betriebsanleitung Teil 21SAC200017M0002
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)45 mm
Tiefe (Netto-Abmessung)77 mm
Höhe (Netto-Abmessung)92.3 mm
Nettogewicht0.315 kg
Technische Daten
Anzahl Hauptkontakte Schließer3
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer0
Anzahl Hilfskontakte Öffner1
Anzahl Pole3P
NormenIEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1
BemessungsbetriebsspannungHilfsstromkreis 690 V
Hauptstromkreis 690 V
Bemessungsfrequenz (f)Hilfsstromkreis 50 / 60 Hz
Hauptstromkreis 50 / 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-4-1, offene Schütze q = 40 °C) 35 A
(nach IEC 60947-5-1, q = 40 °C) 16 A
Bemessungsbetriebsstrom AC-1 (Ie)(690 V, 40 °C) 25 A
(690 V, 60 °C) 25 A
(690 V, 70 °C) 22 A
Bemessungsbetriebsstrom AC-3 (Ie)(415 V, 60 °C) 9 A
(440 V, 60 °C) 9 A
(500 V, 60 °C) 9.5 A
(690 V, 60 °C) 7 A
(380/400 V, 60 °C) 9 A
(220/230/240 V, 60 °C) 9 A
Bemessungsbetriebsstrom AC-3e (Ie)(415 V, 60 °C) 9 A
(440 V, 60 °C) 9 A
(500 V, 60 °C) 9.5 A
(690 V, 60 °C) 7 A
(380/400 V, 60 °C) 9 A
(220/230/240 V, 60 °C) 9 A
Bemessungsbetriebsstrom AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Bemessungsbetriebsstrom DC-1 (Ie)(110 V) 1-polig, 40 °C 10 A
(110 V) 1-polig, 60°C 10 A
(110 V) 1-polig, 70 °C 10 A
(110 V) 2-polig in Reihe, 40 °C 25 A
(110 V) 2-polig in Reihe, 60 °C 25 A
(110 V) 2-polig in Reihe, 70 °C 22 A
(110 V) 3-polig in Reihe, 40°C 25 A
(110 V) 3-polig in Reihe, 60 °C 25 A
(110 V) 3-polig in Reihe, 70 °C 22 A
(220 V) 2-polig in Reihe, 40 °C 10 A
(220 V) 2-polig in Reihe, 60 °C 10 A
(220 V) 2-polig in Reihe, 70 °C 10 A
(220 V) 3-polig in Reihe, 40 °C 25 A
(220 V) 3-polig in Reihe, 60 °C 25 A
(220 V) 3-polig in Reihe, 70 °C 22 A
(72 V) 1-polig, 40 °C 25 A
(72 V) 1-polig, 60°C 25 A
(72 V) 1-polig, 70 °C 22 A
(72 V) 2-polig in Reihe, 40°C 25 A
(72 V) 2-polig in Reihe, 60 °C 25 A
(72 V) 2-polig in Reihe, 70 °C 22 A
(72 V) 3-polig in Reihe, 40°C 25 A
(72 V) 3-polig in Reihe, 60 °C 25 A
(72 V) 3-polig in Reihe, 70 °C 22 A
Bemessungsbetriebsstrom DC-3 (Ie)(110 V) 1-polig, 40 °C 6 A
(110 V) 1-polig, 60°C 6 A
(110 V) 1-polig, 70 °C 6 A
(110 V) 2-polig in Reihe, 40 °C 25 A
(110 V) 2-polig in Reihe, 60 °C 25 A
(110 V) 2-polig in Reihe, 70 °C 22 A
(110 V) 3-polig in Reihe, 40°C 25 A
(110 V) 3-polig in Reihe, 60 °C 25 A
(110 V) 3-polig in Reihe, 70 °C 22 A
(220 V) 2-polig in Reihe, 40 °C 6 A
(220 V) 2-polig in Reihe, 60 °C 6 A
(220 V) 2-polig in Reihe, 70 °C 6 A
(220 V) 3-polig in Reihe, 40 °C 25 A
(220 V) 3-polig in Reihe, 60 °C 25 A
(220 V) 3-polig in Reihe, 70 °C 22 A
(72 V) 1-polig, 40 °C 25 A
(72 V) 1-polig, 60°C 25 A
(72 V) 1-polig, 70 °C 22 A
(72 V) 2-polig in Reihe, 40°C 25 A
(72 V) 2-polig in Reihe, 60 °C 25 A
(72 V) 2-polig in Reihe, 70 °C 22 A
(72 V) 3-polig in Reihe, 40°C 25 A
(72 V) 3-polig in Reihe, 60 °C 25 A
(72 V) 3-polig in Reihe, 70 °C 22 A
Bemessungsbetriebsstrom DC-5 (Ie)(110 V) 1-polig, 40 °C 4 A
(110 V) 1-polig, 60°C 4 A
(110 V) 1-polig, 70 °C 4 A
(110 V) 2-polig in Reihe, 40 °C 10 A
(110 V) 2-polig in Reihe, 60 °C 10 A
(110 V) 2-polig in Reihe, 70 °C 10 A
(110 V) 3-polig in Reihe, 40°C 25 A
(110 V) 3-polig in Reihe, 60 °C 25 A
(110 V) 3-polig in Reihe, 70 °C 22 A
(220 V) 2-polig in Reihe, 40 °C 4 A
(220 V) 2-polig in Reihe, 60 °C 4 A
(220 V) 2-polig in Reihe, 70 °C 4 A
(220 V) 3-polig in Reihe, 40 °C 9 A
(220 V) 3-polig in Reihe, 60 °C 9 A
(220 V) 3-polig in Reihe, 70 °C 9 A
(72 V) 1-polig, 40 °C 9 A
(72 V) 1-polig, 60°C 9 A
(72 V) 1-polig, 70 °C 9 A
(72 V) 2-polig in Reihe, 40°C 25 A
(72 V) 2-polig in Reihe, 60 °C 25 A
(72 V) 2-polig in Reihe, 70 °C 22 A
(72 V) 3-polig in Reihe, 40°C 25 A
(72 V) 3-polig in Reihe, 60 °C 25 A
(72 V) 3-polig in Reihe, 70 °C 22 A
Bemessungsbetriebsstrom DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
(400 V) 0.15 A / 60 W
(500 V) 0.13 A / 65 W
(600 V) 0.1 A / 60 W
Bemessungsbetriebsleistung AC-3 (Pe)(415 V) 4 kW
(440 V) 4 kW
(500 V) 5.5 kW
(690 V) 5.5 kW
(380/400 V) 4 kW
(220/230/240 V) 2.2 kW
Bemessungsbetriebsleistung AC-3e (Pe)(415 V) 4 kW
(440 V) 4 kW
(500 V) 5.5 kW
(690 V) 5.5 kW
(380/400 V) 4 kW
(220/230/240 V) 2.2 kW
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 150 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 15 min) 35 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 min) 60 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 s) 300 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 30 s) 80 A
(für 0,1 s) 140 A
(für 1 s) 100 A
Maximales Ausschaltvermögen(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 440 V) 250 A
(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 690 V) 106 A
Bemessungsisolationsspannung (Ui)gemäß IEC 60947-4-1 690 V
gemäß IEC 60947-5-1 690 V
(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (Uimp)6 kV
Maximale elektrische Schaltfrequenz(AC-1) 600 Schaltspiele/Std
(AC-15) 1200 Schaltspiele/Std
(AC-2 / AC-4) 300 Schaltspiele/Std
(AC-3) 1200 Schaltspiele/Std
(DC-13) 900 Schaltspiele/Std
Maximale Schalthäufigkeit3600 Schaltspiele/Std
Bemessungssteuerspannung (Uc)Gleichstrombetrieb 12 ... 20 V
Verlustleistung6 A pro Pol 0.1 W
bei Bemessungsbedingungen AC-1 pro Pol 1.14 W
bei Bemessungsbedingungen AC-3 pro Pol 0.15 W
Betriebszeitzwischen Spulenentregung und Schließen des Öffnerkontakts 13 ... 98 ms
zwischen Spulenentregung und Öffnen des Schließerkontakts 11 ... 95 ms
zwischen Spulenerregung und Öffnen des Öffnerkontakts 38 ... 90 ms
zwischen Spulenerregung und Schließen des Schließerkontakts 40 ... 95 ms
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Schraubmontage (nicht enthalten)2 x M4 oder Schrauben diagonal angeordnet
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1/2x 0.5 ... 4 mm²
flexibel mit isolierter Aderendhülse 1x 0.5 ... 4 mm²
flexibel mit isolierter Aderendhülse 2x 0.5 ... 2.5 mm²
flexibel 1/2x 0.5 ... 4 mm²
starr massiv 1/2x 1 ... 2.5 mm²
starr mehrdrähtig 1/2x 4 ... 6 mm²
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 1/2x 0.5 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1/2x 0.5 ... 1.5 mm²
flexibel 1/2x 0.5 ... 2.5 mm²
starr massiv 1/2x 1 ... 2.5 mm²
Anschlussmöglichkeit-Steuerstromkreisflexibel mit Aderendhülse 1/2x 0.5 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1/2x 0.5 ... 1.5 mm²
flexibel 1/2x 0.5 ... 2.5 mm²
starr massiv 1/2x 1 ... 2.5 mm²
AbisolierlängeHilfsstromkreis 10 mm
Steuerstromkreis 10 mm
Hauptstromkreis 10 mm
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Hilfsanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP20
AnschlussartPush-In Klemme
ProduktnameSchütz
Technische Daten UL/CSA
NEMA Größe00
Dauerstrombewertung NEMA9 A
Nennleistung NEMA(115 V AC) einphasig 1/3 Hp
(200 V AC) dreiphasig 1-1/2 Hp
(230 V AC) einphasig 1 Hp
(230 V AC dreiphasig) 1-1/2 Hp
(460 V AC dreiphasig) 2 Hp
(575 V AC dreiphasig) 2 Hp
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V
Allgemeine Gebrauchsklasse UL/CSA(600 V AC) 25 A
Nennleistung UL/CSA(120 V AC einphasig) 3/4 hp
(200 ... 208 V AC dreiphasig) 2 hp
(220 ... 240 V AC dreiphasig) 2 hp
(240 V AC einphasig) 1-1/2 hp
(440 ... 480 V AC dreiphasig) 5 hp
(550 ... 600 V AC dreiphasig) 7-1/2 hp
Anschlussmöglichkeit-Hauptstromkreis UL/CSAstarr massiv 1/2x 18-14 AWG
starr mehrdrähtig 1/2x 18-10 AWG
Anschlussmöglichkeit-Hilfsstromkreis UL/CSAstarr massiv 1/2x 18-14 AWG
Anschlussmöglichkeit-Steuerstromkreis UL/CSAstarr massiv 1/2x 18-14 AWG
Strom bei Vollast (Motoren)(120 V AC einphasig) 13.8 A
(200 ... 208 V AC dreiphasig) 7.8 A
(220 ... 240 V AC dreiphasig) 6.8 A
(240 V AC einphasig) 10 A
(440 ... 480 V AC dreiphasig) 7.6 A
(550 ... 600 V AC dreiphasig) 9 A
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Betrieb ohne thermisches Überlastrelais) -40 ... 70 °C
(in Schütznähe bei Lagerung) -60 ... +80 °C
Klimafestigkeitgemäß IEC 60947-1 Annex Q Kategorie B
Höchstzulässige Betriebshöhenlageohne Derating 3000 m
Vibrationsfestigkeit nach IEC/EN 60068-2-64g (geschlossen) & 2g (offen) 5 ... 300 Hz
Verschmutzungsgrad3
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenAuf Deponien wird kein Abfall entsorgt, der als nicht gefährlich eingestuft ist.
Demontageanleitung für End-of-Life-Produkte1SBC101080M6801
Umweltprodukterklärung - EPD1SBD250584E3000
Energieeffizienz für Kunden BewertungskriterienProdukteffizienz - Produkt gilt als energieeffizienter im Vergleich zu ähnlichen Produkten auf dem Markt
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 92.7 %
Zertifikate und Deklarationen
ABS ZertifikatABS_20-2060694-PDA
BV ZertifikatBV_2634H24898C1
CB ZertifikatCB_SE-113345
CCC ZertifikatCCC_2024010304656669
CQC ZertifikatCQC2010010304445624
CQC2020010304298240
Konformitätserklärung - CCC2020980304001253
2020980304001082
Konformitätserklärung - CE1SBD250000U1000
Konformitätserklärung - UKCA1SBD250031U1000
DNV ZertifikatDNV_TAE00001AF-4
LR ZertifikatLRS_LR23403517TA-02
RINA ZertifikatRINA_ELE142224XG
RMRS ZertifikatRMRS_1802705280
UL ZertifikatUL-US-2150887-5
UL-CA-2142658-5
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 193 mm
Länge Verpackungseinheit 186 mm
Höhe Verpackungseinheit 145 mm
Bruttogewicht Verpackungseinheit 10.33 kg
EAN Verpackungseinheit 13471523155602
Menge Verpackungseinheit 2Karton 21 Stück
Breite Verpackungseinheit 2250 mm
Länge Verpackungseinheit 2300 mm
Höhe Verpackungseinheit 2315 mm
Bruttogewicht Verpackungseinheit 214.85 kg
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 8EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 9EC000066 - Leistungsschütz zum Schalten von Wechselstrom
eClassV11.0 : 27371003
UNSPSC39121529
IDEA Granular Category Code (IGCC)4758 >> Iec Contactors
E-Nummer (Finnland)3707853

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
