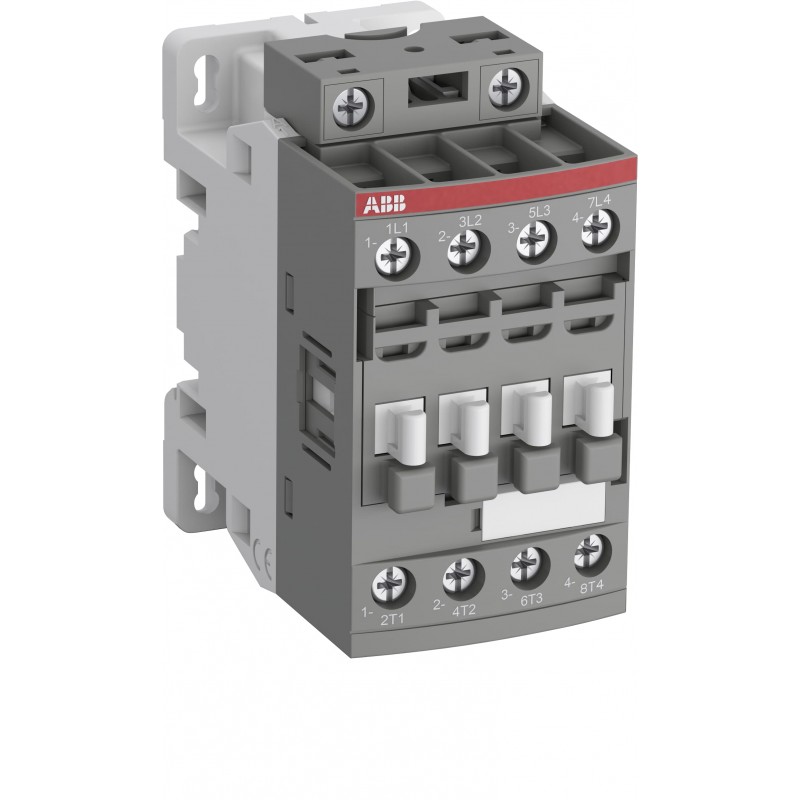

1SBL131501R8100 ABB AFC09-22-00-81 Kontaktor
1SBL131501R8100
ABB
AFC09-22-00-81 Kontaktor
AFC09-22-00-81 Schütze
Schütz, 24 V 50/60 Hz, 4-polig
Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom
Schütze und Überlastrelais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Related products
▲Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SBC100219C0201 |
| Montage- und Betriebsanleitung | 1SBC101027M6801 |
| Montage- und Betriebsanleitung Teil 2 | 1SAC200017M0002 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 45 mm |
| Tiefe (Netto-Abmessung) | 77 mm |
| Höhe (Netto-Abmessung) | 86 mm |
| Nettogewicht | 0.309 kg |
| Technische Daten | |
| Anzahl Hauptkontakte Schließer | 2 |
| Anzahl Hauptkontakte Öffner | 2 |
| Anzahl Hilfskontakte Schließer | 0 |
| Anzahl Hilfskontakte Öffner | 0 |
| Anzahl Pole | 4P |
| Normen | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CAN/CSA C22.2 No.60947-1, CAN/CSA C22.2 No.60947-4-1 |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V |
| Bemessungsfrequenz (f) | Steuerstromkreis 50 / 60 Hz |
| Hauptstromkreis 50 / 60 Hz | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (nach IEC 60947-4-1, offene Schütze q = 40 °C) 35 A |
| Bemessungsbetriebsstrom AC-1 (Ie) | (690 V, 40 °C) 25 A |
| (690 V, 60 °C) 25 A | |
| (690 V, 70 °C) 22 A | |
| Bemessungsbetriebsstrom AC-3 (Ie) | (415 V, 60 °C) 9 A |
| (440 V, 60 °C) 9 A | |
| (500 V, 60 °C) 9.5 A | |
| (690 V, 60 °C) 7 A | |
| (380/400 V, 60 °C) 9 A | |
| (220/230/240 V, 60 °C) 9 A | |
| Bemessungsbetriebsleistung AC-3 (Pe) | (415 V) 4 kW |
| (440 V) 4 kW | |
| (500 V) 5.5 kW | |
| (690 V) 5.5 kW | |
| (380/400 V) 4 kW | |
| (220/230/240 V) 2.2 kW | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 150 A |
| (bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 15 min) 35 A | |
| (bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 min) 60 A | |
| (bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 s) 300 A | |
| (bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 30 s) 80 A | |
| Maximales Ausschaltvermögen | (cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 440 V) 250 A |
| (cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 690 V) 106 A | |
| Bemessungsisolationsspannung (Ui) | gemäß IEC 60947-4-1 690 V |
| (nach UL / CSA) 600 V | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 6 kV |
| Maximale elektrische Schaltfrequenz | (AC-1) 600 Schaltspiele/Std |
| (AC-15) 0 Schaltspiele/Std | |
| (AC-2 / AC-4) 0 Schaltspiele/Std | |
| (AC-3) 0 Schaltspiele/Std | |
| (DC-13) 0 Schaltspiele/Std | |
| Maximale Schalthäufigkeit | 3600 Schaltspiele/Std |
| Bemessungssteuerspannung (Uc) | 50 Hz 24 V |
| 60 Hz 24 V | |
| Leistungsaufnahme der Spule | mittlerer Haltewert 50 / 60 Hz 8 V·A |
| mittlerer Anzugswert 50 Hz 70 V·A | |
| mittlerer Anzugswert 60 Hz 66 V·A | |
| Verlustleistung | bei Bemessungsbedingungen AC-1 pro Pol 0.8 W |
| bei Bemessungsbedingungen AC-3 pro Pol 0.1 W | |
| Betriebszeit | zwischen Spulenentregung und Schließen des Öffnerkontakts 9 ... 20 ms |
| zwischen Spulenentregung und Öffnen des Schließerkontakts 4 ... 18 ms | |
| zwischen Spulenerregung und Öffnen des Öffnerkontakts 7 ... 21 ms | |
| zwischen Spulenerregung und Schließen des Schließerkontakts 10 ... 26 ms | |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 | |
| Schraubmontage (nicht enthalten) | 2 x M4 oder Schrauben diagonal angeordnet |
| Anschlussmöglichkeit-Hauptstromkreis | flexibel mit Aderendhülse 1/2x 0.75 ... 6 mm² |
| flexibel mit isolierter Aderendhülse 1x 0.75 ... 4 mm² | |
| flexibel mit isolierter Aderendhülse 2x 0.75 ... 2.5 mm² | |
| starr massiv 1/2x 1 ... 4 mm² | |
| starr mehrdrähtig 1/2x 1 ... 6 mm² | |
| Anschlussmöglichkeit-Hilfsstromkreis | flexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm² |
| flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm² | |
| flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm² | |
| starr massiv 1/2x 1 ... 2.5 mm² | |
| starr mehrdrähtig 1/2x 1 ... 2.5 mm² | |
| Anschlussmöglichkeit-Steuerstromkreis | flexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm² |
| flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm² | |
| flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm² | |
| starr massiv 1/2x 1 ... 2.5 mm² | |
| starr mehrdrähtig 1/2x 1 ... 2.5 mm² | |
| Abisolierlänge | Steuerstromkreis 10 mm |
| Hauptstromkreis 10 mm | |
| Schutzart | (nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20 |
| (nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP20 | |
| Empfohlener Schraubendreher | Pozidriv PZ |
| Anzugsdrehmoment | Steuerstromkreis 1.2 N·m |
| Hauptstromkreis 1.5 N·m | |
| Anschlussart | Schraubklemme |
| Produktname | Schütz |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | Hauptstromkreis 600 V |
| Allgemeine Gebrauchsklasse UL/CSA | (600 V AC) 25 A |
| Anschlussmöglichkeit-Hauptstromkreis UL/CSA | starr massiv 1/2x 16-10 AWG |
| starr mehrdrähtig 1/2x 16-10 AWG | |
| Anschlussmöglichkeit-Hilfsstromkreis UL/CSA | starr massiv 1/2x 18-14 AWG |
| starr mehrdrähtig 1/2x 18-14 AWG | |
| Anschlussmöglichkeit-Steuerstromkreis UL/CSA | starr massiv 1/2x 18-14 AWG |
| starr mehrdrähtig 1/2x 18-14 AWG | |
| Anzugsdrehmoment UL/CSA | Steuerstromkreis 11 in·lb |
| Hauptstromkreis 13 in·lb | |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (in Schütznähe bei Lagerung) -60 ... +80 °C |
| (in Schütznähe bei Betrieb in freier Umgebung) -40 ... 70 °C | |
| (in Schütznähe bei Betrieb in freier Umgebung bei 0,85 - 1,1 Uc) -40 ... +60 °C | |
| (in Schütznähe bei Betrieb in freier Umgebung bei Uc) -40 ... 70 °C | |
| Klimafestigkeit | gemäß IEC 60947-1 Annex Q Kategorie B |
| Höchstzulässige Betriebshöhenlage | ohne Derating 3000 m |
| Schockfestigkeit nach IEC/EN 60068-2-27 | geschlossen, Schockrichtung B1: 25 g |
| geöffnet, Stoßrichtung B1: 5 g | |
| Stoßrichtung A: 30 g | |
| Stoßrichtung B2: 15 g | |
| Stoßrichtung C1: 25 g | |
| Stoßrichtung C2: 25 g | |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | 4g (geschlossen) & 2g (offen) 5 ... 300 Hz |
| Verschmutzungsgrad | 3 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2021-006202 |
| RoHS Erklärung | 2CMT2021-006277 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| BV Zertifikat | BV_2634H24898C1 |
| CB Zertifikat | 9AKK108471A9033 |
| CCS Zertifikat | GZ23PTB00147 |
| CQC Zertifikat | CQC2010010304445624 |
| Konformitätserklärung - CCC | 2020980304001253 |
| Konformitätserklärung - CE | 1SBD250025U1000 |
| Konformitätserklärung - UKCA | 1SBD250046U1000 |
| DNV Zertifikat | 9AKK108470A6934 |
| KC Zertifikat | 9AKK108471A9561 |
| RINA Zertifikat | 9AKK108470A5006 |
| UL Zertifikat | UL-US-2343502-0 |
| UL-CA-2337663-0 | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 87 mm |
| Länge Verpackungseinheit 1 | 79 mm |
| Höhe Verpackungseinheit 1 | 47 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.331 kg |
| EAN Verpackungseinheit 1 | 3471523014077 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 7 | EC000066 - Leistungsschütz zum Schalten von Wechselstrom |
| ETIM 8 | EC000066 - Leistungsschütz zum Schalten von Wechselstrom |
| ETIM 9 | EC000066 - Leistungsschütz zum Schalten von Wechselstrom |
| eClass | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| IDEA Granular Category Code (IGCC) | 4755 >> Schützen |
| Merkmal | Wert |
|---|---|
| Bemessungssteuerspeisespannung AC 50 Hz (EF003978) | 24 V |
| Bemessungssteuerspeisespannung AC 60 Hz (EF003979) | 24 V |
| Spannungsart zur Betätigung (EF008242) | AC |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) | 25 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) | 9 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) | 4 kW |
| Geeignet für Reiheneinbau (EF001126) | Nein |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anschlussart Hauptstromkreis (EF006819) | Schraubanschluss |
| Anzahl der Öffner als Hauptkontakte (EF001375) | 2 |
| Anzahl der Schließer als Hauptkontakte (EF001374) | 2 |
