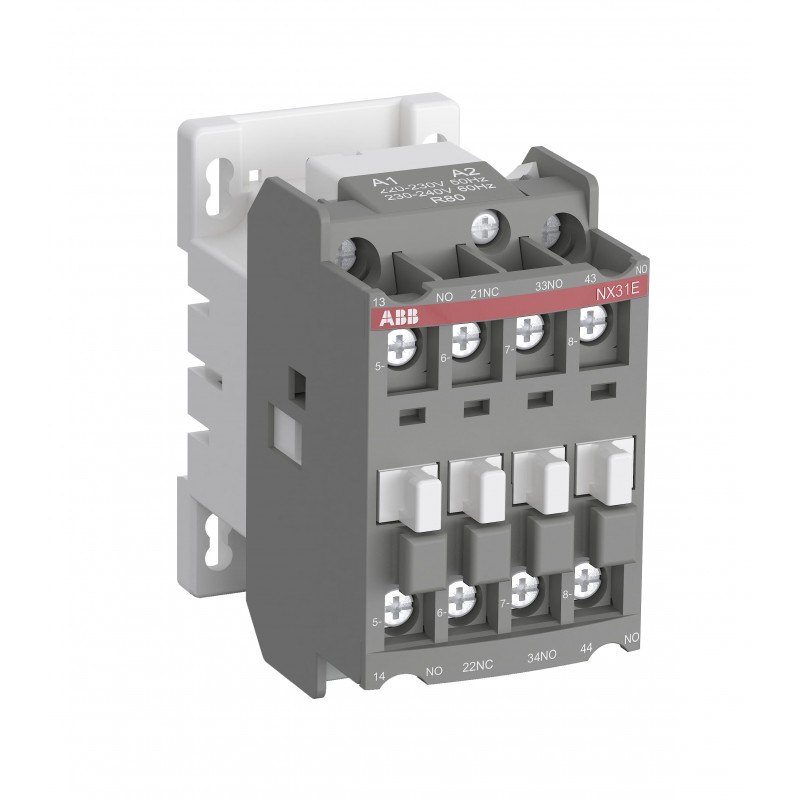

1SBH901074R8331 ABB NX31E-83 48V50/60Hz
Artikel-Nr.: 1SBH901074R8331
Hersteller: ABB
Beschreibung:
NX31E-83 48V50/60Hz
NX31E-83 48V 50/60Hz Contactor relay
Kategorien:
- Niederspannungsschaltgeräte > Hilfsschütz, Relais
- ABB > Schütze und Überlastrelais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- Bewertungen
ZULETZT ANGESEHEN
MEHR INFOS
| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| EPLAN Daten | 9AAC178845_EPLAN |
| Datenblatt, technische Information | 1SBC100187L0203 |
| Montage- und Betriebsanleitung | No |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 44 mm |
| Tiefe (Netto-Abmessung) | 74 mm |
| Höhe (Netto-Abmessung) | 74 mm |
| Nettogewicht | 0.315 kg |
| Technische Daten | |
| Anzahl Hilfskontakte Schließer | 3 |
| Anzahl Hilfskontakte Öffner | 1 |
| Bemessungsbetriebsspannung | Hilfsstromkreis 690 V |
| Hauptstromkreis 690 V | |
| Bemessungsfrequenz (f) | Hilfsstromkreis 50 / 60 Hz |
| Hauptstromkreis 50 / 60 Hz | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (nach IEC 60947-5-1, q = 40 °C) 16 A |
| Bemessungsbetriebsstrom AC-15 (Ie) | (500 V) Öffner 2 |
| (500 V) 2 A | |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (380 / 400 V) 3 A | |
| (400 / 440 V) 2 A | |
| Bemessungsbetriebsstrom DC-13 (Ie) | (24 V) 6 A / 144 W |
| (110 V) 0.55 A / 60 W | |
| (125 V) 0.55 A / 69 W | |
| (220 V) 0.30 A / 66 W | |
| (250 V) 0.30 A / 75 W | |
| (400 V) 2.8 A / 134 W | |
| (500 V) 1 A / 72 W | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 0,1 s) 140 A |
| (für 1 s) 100 A | |
| Bemessungsisolationsspannung (Ui) | (nach IEC 60947-5-1 und VDE 0110 (Gr. C)) 690 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Hilfsstromkreis 6 kV |
| Maximale elektrische Schaltfrequenz | (AC-15) 1200 Schaltspiele/Std |
| (DC-13) 900 Schaltspiele/Std | |
| Maximale Schalthäufigkeit | 6000 Schaltspiele/Std |
| Bemessungssteuerspannung (Uc) | 50 Hz 48 V |
| 60 Hz 48 V | |
| Betriebszeit | zwischen Spulenentregung und Schließen des Öffnerkontakts 9 ... 16 ms |
| zwischen Spulenentregung und Öffnen des Schließerkontakts 4 ... 11 ms | |
| zwischen Spulenerregung und Öffnen des Öffnerkontakts 7 ... 21 ms | |
| zwischen Spulenerregung und Schließen des Schließerkontakts 10 ... 26 ms | |
| Schutzart | (nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20 |
| Anzugsdrehmoment | Hilfsstromkreis 1 N·m |
| Steuerstromkreis 1 N·m | |
| Anschlussart | Schraubklemme |
| Produktname | Block Contactor Relay |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment UL/CSA | Hilfsstromkreis 9 in·lb |
| Steuerstromkreis 9 in·lb | |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (in Schütznähe bei Betrieb mit thermischem Überlastrelais) -25 ... 55 °C |
| (in Schütznähe bei Betrieb ohne thermisches Überlastrelais) -40 ... 70 °C | |
| (in Schütznähe bei Lagerung) -60 ... +80 °C | |
| (in Schütznähe bei Betrieb in freier Umgebung) -40 ... 70 °C | |
| Klimafestigkeit | nach IEC 60068-2-30 und 60068-2-11 - UTE C 63-100 Spezifikation II |
| Höchstzulässige Betriebshöhenlage | ohne Derating 3000 m |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2021-006202 |
| RoHS Erklärung | 2CMT2021-006277 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| CB Zertifikat | 9AKK107492A7071 |
| CCC Zertifikat | 9AKK107492A7095 |
| CQC Zertifikat | CQC2013010304653298 |
| Konformitätserklärung - CCC | 2020980304001057 |
| Konformitätserklärung - CE | 1SBD250012U1000 |
| UL Zertifikat | 9AKK108471A3992 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 48 mm |
| Länge Verpackungseinheit 1 | 78 mm |
| Höhe Verpackungseinheit 1 | 79 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.315 kg |
| EAN Verpackungseinheit 1 | 3471522389831 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | K |
| ETIM 7 | EC000196 - Hilfsschütz, Relais |
| ETIM 8 | EC000196 - Hilfsschütz, Relais |
| ETIM 9 | EC000196 - Hilfsschütz, Relais |
| eClass | V11.0 : 27371001 |
| UNSPSC | 39121500 |
| IDEA Granular Category Code (IGCC) | 4755 >> Schützen |
