Vergrößern

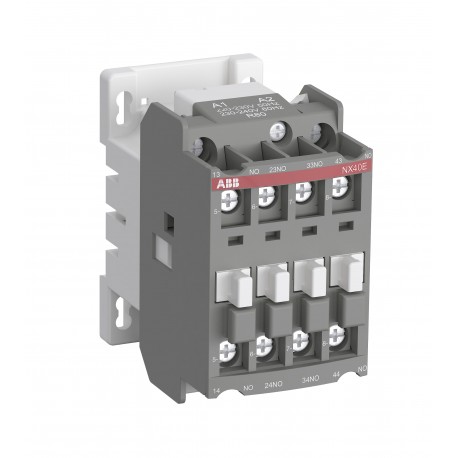

1SBH901074R8140 ABB NX40E-81 24V50/60Hz
1SBH901074R8140
ABB
NX40E-81 24V50/60Hz
NX40E-81 24V 50/60Hz Contactor relay
Niederspannungsschaltgeräte > Hilfsschütz, Relais
Schütze und Überlastrelais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| EPLAN Daten | 9AAC178845_EPLAN |
| Datenblatt, technische Information | 1SBC100187L0203 |
| Montage- und Betriebsanleitung | No |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 44 mm |
| Tiefe (Netto-Abmessung) | 74 mm |
| Höhe (Netto-Abmessung) | 74 mm |
| Nettogewicht | 0.315 kg |
| Technische Daten | |
| Anzahl Hilfskontakte Schließer | 4 |
| Anzahl Hilfskontakte Öffner | 0 |
| Bemessungsbetriebsspannung | Hilfsstromkreis 690 V |
| Hauptstromkreis 690 V | |
| Bemessungsfrequenz (f) | Hilfsstromkreis 50 / 60 Hz |
| Hauptstromkreis 50 / 60 Hz | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (nach IEC 60947-5-1, q = 40 °C) 16 A |
| Bemessungsbetriebsstrom AC-15 (Ie) | (500 V) 2 A |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (380 / 400 V) 3 A | |
| (400 / 440 V) 2 A | |
| Bemessungsbetriebsstrom DC-13 (Ie) | (24 V) 6 A / 144 W |
| (48 V) 2.8 A / 134 W | |
| (72 V) 1 A / 72 W | |
| (110 V) 0.55 A / 60 W | |
| (125 V) 0.55 A / 69 W | |
| (220 V) 0.30 A / 66 W | |
| (250 V) 0.30 A / 75 W | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 0,1 s) 140 A |
| (für 1 s) 100 A | |
| Bemessungsisolationsspannung (Ui) | (nach IEC 60947-5-1 und VDE 0110 (Gr. C)) 690 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Hilfsstromkreis 6 kV |
| Maximale elektrische Schaltfrequenz | (AC-15) 1200 Schaltspiele/Std |
| (DC-13) 900 Schaltspiele/Std | |
| Maximale Schalthäufigkeit | 6000 Schaltspiele/Std |
| Bemessungssteuerspannung (Uc) | 50 Hz 24 V |
| 60 Hz 24 V | |
| Betriebszeit | zwischen Spulenentregung und Schließen des Öffnerkontakts 9 ... 16 ms |
| zwischen Spulenentregung und Öffnen des Schließerkontakts 4 ... 11 ms | |
| zwischen Spulenerregung und Öffnen des Öffnerkontakts 7 ... 21 ms | |
| zwischen Spulenerregung und Schließen des Schließerkontakts 10 ... 26 ms | |
| Schutzart | (nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20 |
| Anzugsdrehmoment | Hilfsstromkreis 1 N·m |
| Steuerstromkreis 1 N·m | |
| Anschlussart | Schraubklemme |
| Produktname | Block Contactor Relay |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment UL/CSA | Hilfsstromkreis 9 in·lb |
| Steuerstromkreis 9 in·lb | |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (in Schütznähe bei Betrieb mit thermischem Überlastrelais) -25 ... 55 °C |
| (in Schütznähe bei Betrieb ohne thermisches Überlastrelais) -40 ... 70 °C | |
| (in Schütznähe bei Lagerung) -60 ... +80 °C | |
| (in Schütznähe bei Betrieb in freier Umgebung) -40 ... 70 °C | |
| Klimafestigkeit | gemäß IEC 60068-2-30 und 60068-2-11 - UTE C 63-100 Spezifikation II |
| Höchstzulässige Betriebshöhenlage | ohne Derating 3000 m |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2021-006202 |
| RoHS Erklärung | 2CMT2021-006277 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Vereinfachtes SCIP | 0d00ff73-1aa6-4004-aec5-b5737d2044f4 Frankreich (FR) |
| 0fbb0f10-b239-4a16-93b4-f2a367c214bc Niederlande (NL) | |
| 11d1f9e7-47a2-4dd4-95c1-3449f2739624 Italien (IT) | |
| 13693866-cb20-4790-81f3-5b91ce105dda Portugal (PT) | |
| 1c188803-9bd7-4f44-bebb-b70726941a5f Finnland (FI) | |
| 2a32ba97-ff7b-4ca1-8c8f-567793a1a321 Deutschland (DE) | |
| 3032a0cd-ecdc-4476-99bb-7689a87fdb85 Ungarn (HU) | |
| 3c8fce87-57f5-4cdf-b235-5aeb378cbdcc Norwegen (NO) | |
| 4a2b1798-51cc-4d3d-a5a2-e88cf676cf3b Polen (PL) | |
| 50414bcb-632b-4993-ab62-b44cca0ec60f Tschechische Republik (CZ) | |
| 54825340-3ff4-469f-a7c2-737d541aeae2 Estland (EE) | |
| 64c487fb-2c4a-430b-8a00-7e505e55a397 Polen (PL) | |
| 6ce50e27-2515-4f19-b1da-b12e52aff55e Belgien (BE) | |
| 75c50638-7553-4cc7-8b78-87df9313f776 Dänemark (DK) | |
| 798a2efd-d4ba-4fac-b45d-00a7dc9683ad Deutschland (DE) | |
| 7f98b02d-3e46-4036-bd56-da2b20b31714 Griechenland (GR) | |
| 8e1ebe81-7196-4e55-a5bc-0ae0f53f040a Ungarn (HU) | |
| c02a7c6d-bf35-4c06-97f6-94f822fda631 Schweden (SE) | |
| c3103a7c-2ac5-4bf0-939b-0680cc421140 Spanien (ES) | |
| db9d366b-4a81-4712-aa2a-108696fe3f52 Frankreich (FR) | |
| ef744863-45a4-44d5-a47b-eedce2b8e3f7 Kroatien (CR) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| ABB EcoSolutions | |
| Zertifikate und Deklarationen | |
| CB Zertifikat | 9AKK107492A7071 |
| CCC Zertifikat | 9AKK107492A7095 |
| CQC Zertifikat | CQC2013010304653298 |
| Konformitätserklärung - CCC | 2020980304001057 |
| Konformitätserklärung - CE | 1SBD250012U1000 |
| UL Zertifikat | 9AKK108471A3992 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 48 mm |
| Länge Verpackungseinheit 1 | 78 mm |
| Höhe Verpackungseinheit 1 | 79 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.315 kg |
| EAN Verpackungseinheit 1 | 3471522390813 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | K |
| ETIM 7 | EC000196 - Hilfsschütz, Relais |
| ETIM 8 | EC000196 - Hilfsschütz, Relais |
| ETIM 9 | EC000196 - Hilfsschütz, Relais |
| eClass | V11.0 : 27371001 |
| UNSPSC | 39121500 |
| IDEA Granular Category Code (IGCC) | 4755 >> Schützen |
| E-Nummer (Finnland) | 3707387 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 240 Mbytes |
|
