> ABB>Schütze und Überlastrelais >1SBH136059R2122 ABB NFZB22ES-21 24-60V DC Relaisschütz
Vorheriges Produkt Nächstes Produkt

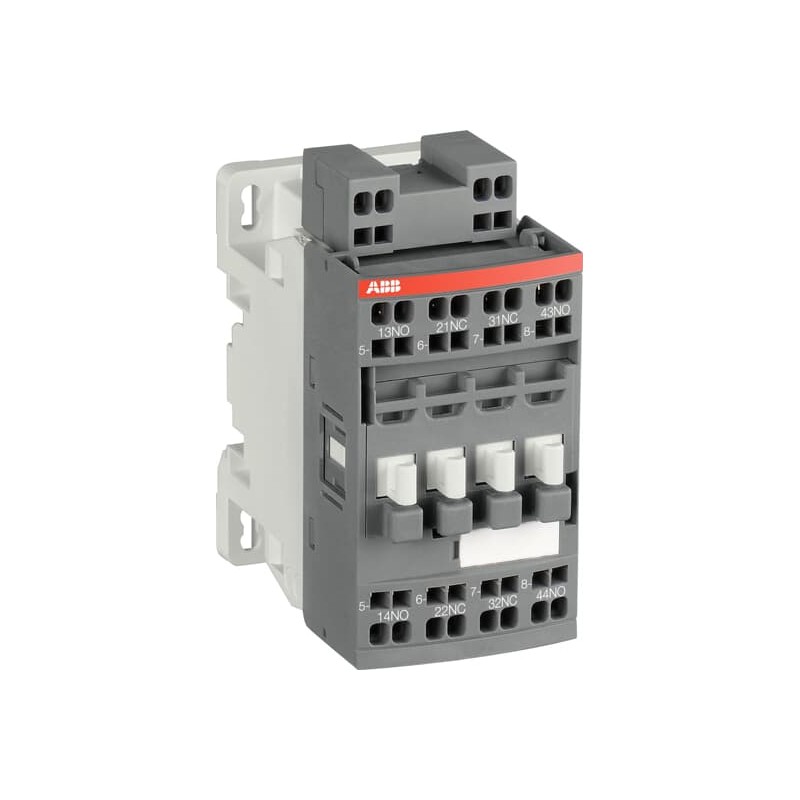

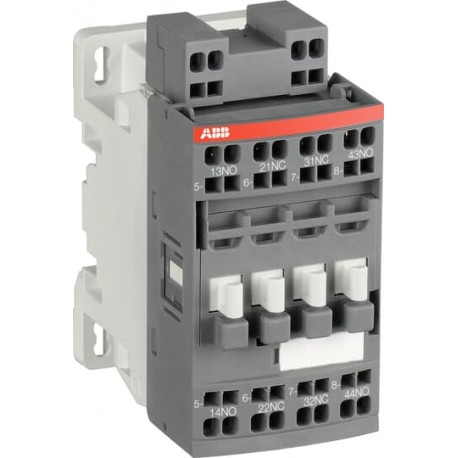

1SBH136059R2122 ABB NFZB22ES-21 24-60V DC Relaisschütz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SBH136059R2122 ABB NFZB22ES-21 24-60V DC Relaisschütz

1SBH136059R2122

ABB

NFZB22ES-21 24-60V DC Relaisschütz

NFZB22ES-21 24-60V50 / 60HZ 20-60VDC Schützrelais

Mehr Infos


Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


  • Erweiterter Produkttyp:
    NFZB22ES-21
  • Produkt-ID:
    1SBH136059R2122
  • Ean:
    3471523108714
  • Katalogbeschreibung:
    NFZB22ES-21 24-60V50 / 60HZ 20-60VDC Schützrelais
  • Lange Beschreibung:
    NFZB.. S 3-polige Schütze entsprechen den neuesten Schienenfahrzeugnormen und ermöglichen den Einbau in Fahrgast- oder Führerkabinen von Zügen, die häufig Tunnel oder U-Bahnen befahren. Sie werden hauptsächlich zur Ansteuerung von 3-Phasen-Motoren und Leistungskreisen bis 690 V AC und 220 V DC eingesetzt. Verbesserung der Kompaktheit der Anlagen durch reduzierte Abmessungen und Side-by-Side-Montage mit weniger Breite von 15 % (ohne Abstand) von -40 °C bis +70 °C Erfüllen Sie alle wichtigen Walzmaterialnormen: IEC 60947-4-1, IEC 60947-5-1, IEC 60077-1/-2 und anwendbare Teile der EN 50155-Normen, Stöße und Vibrationen gemäß IEC 61373 Kat. 1, Klasse B. Erreichen Sie die höchsten Werte im Brand- und Rauchverhalten mit Übereinstimmung mit der europäischen Norm EN 45545-2 (HL2-Gefahrenstufen) in der Gruppenmontage. Reduzieren Sie die Zugenergie mit leichteren Geräten und benötigen Sie 68 % weniger Spulenenergieverbrauch im Betrieb. Elektronische Spulenschnittstelle für große DC-Spannungsschwankungsspannungen, einschließlich mehrerer UC-DC-Steuerspannungen, die für die Batterieversorgung verwendet werden, und die Aufnahme von sinusförmigen AC 50/60 Hz-Steuerteilen, die in Ucmin enthalten sind.... Ucmax-Spannungsbereich. Die maximal zulässige AC 50/60 Hz Steuerspannung darf nicht überschritten werden (siehe technische Daten). Große Auswahl an Hilfskontaktblöcken für Front- und Seitenmontage.

Bestellung

  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85364900

Beliebte Downloads

Dimensionen

  • Produktnetzbreite:
    45Mm
  • Produktnetztiefe / Länge:
    77Mm
  • Produkt-Nettohöhe:
    91.5Mm
  • Produkt-Nettogewicht:
    0.31Kg

Technische

  • Anzahl der Hilfskontakte NEIN:
    2
  • Anzahl der Hilfskontakte NC:
    2
  • Standards:
    IEC/EN 60947-1, IEC/EN 60947-5-1, UL 60947-5-1, CSA C22.2 Nr. 60947-5-1, IEC 60077-1 (anwendbare Teile), IEC 60077-2 (anwendbare Teile), EN 50155 (anwendbare Teile), TR ZU 001/2011, IEC 61373, Für Konformitätsbestätigungen für anwendbare Teile basierend auf Ihrer Anwendung und Kombination wenden Sie sich bitte an Ihre ABB-Vertriebsmitarbeiter.
  • Nennbetriebsspannung:
    Hilfsstromkreis 690 V
  • Nennfrequenz (f):
    Hilfskreis 50 / 60 Hz
    Hauptstromkreis 50 / 60 Hz
  • Konventioneller Freiluft-Thermalstrom (ITh):
    nach IEC 60947-5-1, q = 40 °C 16 A
  • Nennbetriebsstrom AC-15 (IE):
    (500 V) 2 A
    (690 V) 2 A
    (24 / 127 V) 6 A
    (220 / 240 V) 4 A
    (400 / 440 V) 3 A
  • Nenndauer kurzzeitig Standstrom Niederspannung (ICw):
    für 0,1 s 140 A
    für 1 s 100 A
  • Maximale elektrische Schaltfrequenz:
    (AC-15) 1200 Zyklen pro Stunde
    (DC-13) 900 Zyklen pro Stunde
  • Nennbetriebsstrom DC-13 (IE):
    (24 V) 6 A / 144 W
    (48 V) 2,8 A / 134 W
    (72 V) 1 A / 72 W
    (110 V) 0,55 A / 60 W
    (125 V) 0,55 A / 69 W
    (220 V) 0,27 A / 60 W
    (250 V) 0,27 A / 68 W
    (400 V) 0,15 A / 60 W
    (500 V) 0,13 A / 65 W
    (600 V) 0,1 A / 60 W
  • Nennisolationsspannung (UIch):
    nach IEC 60947-5-1 und VDE 0110 (Gr.C) 690 V
    nach UL/CSA 600 V
  • Bewertete Impuls-Widerstand Spannung (UImp):
    6 kV
  • Maximale mechanische Schaltfrequenz:
    6000 Zyklen pro Stunde
  • Nenn-Steuerkreisspannung (UC):
    50 Hz 24 ... 60 V
    60 Hz 24 ... 60 V
    DC Betrieb 20 ... 60 V
  • Betriebszeit:
    Zwischen Spulenentspannung und NC-Kontaktschließung 13 ... 98 ms
    Zwischen Spulenentspannung und NO Contact Opening 11 ... 95 ms
    Zwischen Spulenenerregung und NC-Kontaktöffnung 38 ... 90 ms
    Zwischen Coil Energization und NO Contact Closing 40 ... 95 ms
  • Montage auf DIN Rail:
    TH35-15 (35 x 15 mm Montageschiene) nach IEC 60715
    TH35-7.5 (35 x 7,5 mm Montageschiene) nach IEC 60715
  • Befestigung durch Schrauben (nicht im Lieferumfang enthalten):
    2 x M4 Schrauben diagonal platziert
  • Schutzgrad:
    nach IEC 60529, IEC 60947-1, EN 60529 Hilfsklemmen IP20
    nach IEC 60529, IEC 60947-1, EN 60529 Coil Klemmen IP20
  • Klemmentyp:
    Federklemmen

Umwelt

  • Umgebungslufttemperatur:
    In der Nähe von Schütz für Lagerung -60 ... +80 °C
    Nahschütz für den Betrieb in Freier Luft -40 ... 70 °C
  • Klima-Stand:
    Kategorie B nach IEC 60947-1 Anhang Q
  • Maximale Betriebshöhe zulässig:
    Ohne Derating 3000 m
  • RoHS-Status:
    Nach EU-Richtlinie 2011/65/EU

Zertifikate und Deklarationen (Dokumentnummer)

Containerinformationen

  • Paket-Level-1-Einheiten:
    Box 1 Stück
  • Paketebene 1 Breite:
    93 mm
  • Paketebene 1 Tiefe / Länge:
    79 mm
  • Paketebene 1 Höhe:
    47 mm
  • PaketStufe 1 Bruttogewicht:
    0,31 kg
  • Paket Ebene 1 EAN:
    3471523108714
  • Paket-Level 2-Einheiten:
    Box 27 Stück
  • Paketebene 2 Breite:
    250 mm
  • Paketebene 2 Tiefe / Länge:
    300 mm
  • Paketebene 2 Höhe:
    315 mm
  • PaketStufe 2 Bruttogewicht:
    16,74 kg
  • Paket Stufe 3 Einheiten:
    1296 Stück

Klassifizierungen

  • Objektklassifizierungscode:
    K
  • ETIM 4:
    EC000196 - Schützrelais
  • ETIM 5:
    EC000196 - Schützrelais
  • ETIM 6:
    EC000196 - Schützrelais
  • ETIM 7:
    EC000196 - Schützrelais
  • ETIM 8:
    EC000196 - Schützrelais
  • Eclass:
    V11.0 : 27371003
  • Unspsc:
    39121500

Datasheet - PDF

▲
