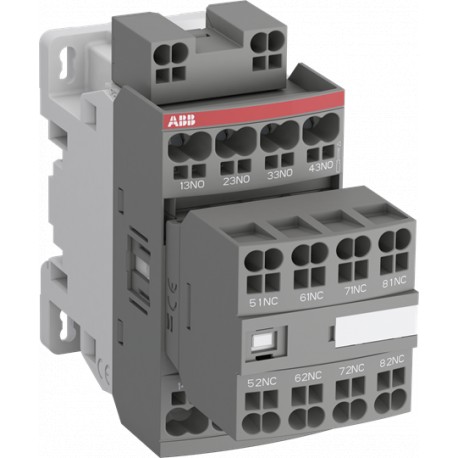

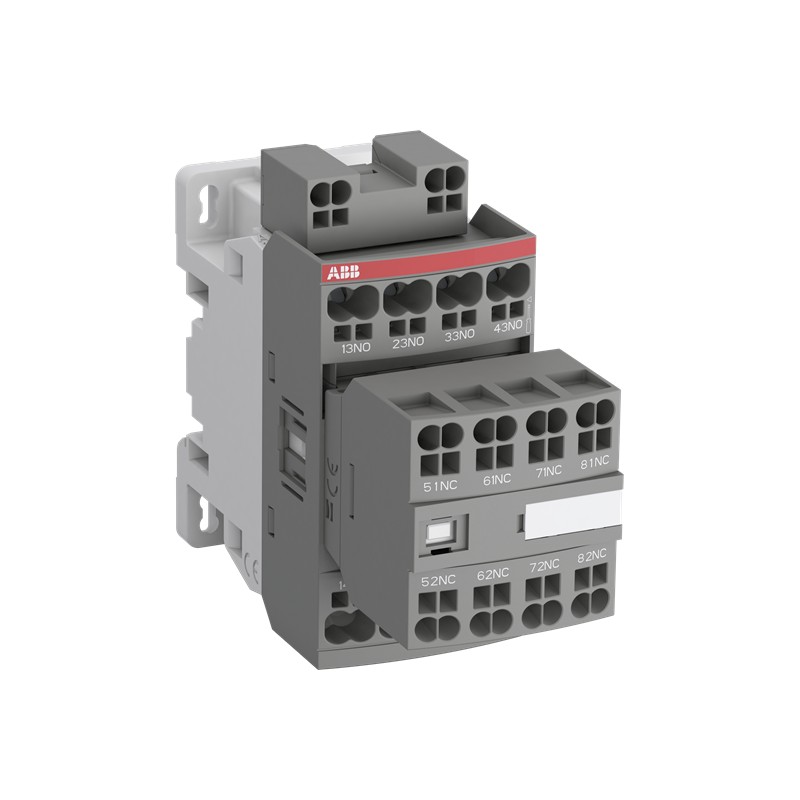

1SBH136005R2071 ABB NFZ71EK-20 12-20VDC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SBH136005R2071 ABB NFZ71EK-20 12-20VDC

1SBH136005R2071

ABB

NFZ71EK-20 12-20VDC

NFZ71EK-20 Hilfsschütz 12-20V DC, 1Ö Push-In Anschlussklemme Low Power Consumption

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschütz, Relais

Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $103.08
Stückpreis: $103.08
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
EPLAN Daten9AAC159655_EPLAN
Datenblatt, technische Information1SBC100214C0202
Montage- und Betriebsanleitung1SBC101054M6801
Montage- und Betriebsanleitung Teil 21SAC200017M0002
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)45 mm
Tiefe (Netto-Abmessung)110.5 mm
Höhe (Netto-Abmessung)92.3 mm
Nettogewicht0.36 kg
Technische Daten
Anzahl Hilfskontakte Schließer7
Anzahl Hilfskontakte Öffner1
Anzahl Pole8P
NormenIEC/EN 60947-1, IEC/EN 60947-5-1, UL 508, CSA C22.2 No. 14-13
BemessungsbetriebsspannungHilfsstromkreis 690 V
Hauptstromkreis 690 V
Bemessungsfrequenz (f)Hilfsstromkreis 50 / 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-5-1, q = 40 °C) 16 A
Bemessungsbetriebsstrom AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Bemessungsbetriebsstrom DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
(400 V) 0.15 A / 60 W
(500 V) 0.13 A / 65 W
(600 V) 0.1 A / 60 W
Bemessungskurzzeitstromfestigkeit (Icw)(für 0,1 s) 140 A
(für 1 s) 100 A
Bemessungsisolationsspannung (Ui)gemäß IEC 60947-5-1 690 V
(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (Uimp)6 kV
Maximale elektrische Schaltfrequenz(AC-15) 1200 Schaltspiele/Std
(DC-13) 900 Schaltspiele/Std
Maximale Schalthäufigkeit6000 Schaltspiele/Std
Bemessungssteuerspannung (Uc)Gleichstrombetrieb 12 ... 20 V
Verlustleistung6 A pro Pol 0.1 W
Betriebszeitzwischen Spulenentregung und Schließen des Öffnerkontakts 13 ... 98 ms
zwischen Spulenentregung und Öffnen des Schließerkontakts 11 ... 95 ms
zwischen Spulenerregung und Öffnen des Öffnerkontakts 38 ... 90 ms
zwischen Spulenerregung und Schließen des Schließerkontakts 40 ... 95 ms
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Schraubmontage (nicht enthalten)2 x M4 oder Schrauben diagonal angeordnet
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 1/2x 0.5 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1/2x 0.5 ... 1.5 mm²
flexibel 1/2x 0.5 ... 2.5 mm²
starr massiv 1/2x 1 ... 2.5 mm²
Anschlussmöglichkeit-Steuerstromkreisflexibel mit Aderendhülse 1/2x 0.5 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1/2x 0.5 ... 1.5 mm²
flexibel 1/2x 0.5 ... 2.5 mm²
starr massiv 1/2x 1 ... 2.5 mm²
AbisolierlängeHilfsstromkreis 10 mm
Steuerstromkreis 10 mm
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Hilfsanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20
AnschlussartPush-In Klemme
ProduktnameHilfsschütz
Technische Daten UL/CSA
Anschlussmöglichkeit-Hilfsstromkreis UL/CSAstarr massiv 1/2x 18-14 AWG
Anschlussmöglichkeit-Steuerstromkreis UL/CSAstarr massiv 1/2x 18-14 AWG
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Lagerung) -60 ... +80 °C
(in Schütznähe bei Betrieb in freier Umgebung) -40 ... 70 °C
(in Schütznähe bei Betrieb in freier Umgebung bei 0,85 - 1,1 Uc) -40 ... +60 °C
(in Schütznähe bei Betrieb in freier Umgebung bei Uc) -40 ... 70 °C
Klimafestigkeitnach IEC 60947 - 1 Annex Q Kategorie B
Höchstzulässige Betriebshöhenlageohne Derating 3000 m
Vibrationsfestigkeit nach IEC/EN 60068-2-64g (geschlossen) & 2g (offen) 5 ... 300 Hz
Verschmutzungsgrad3
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SBC101080M6801
Umweltprodukterklärung - EPD1SBD250584E3000
Nachhaltiger Materialanteil in Verpackungen (Gewicht in %)recycelter Karton - 86 %
Nachhaltiger Materialanteil (Gewicht in %)recyceltes Metall - 28 %
Zertifikate und Deklarationen
ABS ZertifikatABS_20-2060694-PDA
CB ZertifikatCB_SE-116792
CCC ZertifikatCCC_2024010303656666
Konformitätserklärung - CCCCQC2011010303465426
Konformitätserklärung - CE1SBD250005U1000
Konformitätserklärung - UKCA1SBD250036U1000
DNV ZertifikatDNV_TAE00001BV-5
LR ZertifikatLRS_LR2003684TA-02
RINA ZertifikatRINA_ELE142224XG
RMRS ZertifikatRMRS_1802702280
UL ZertifikatUL_20180227_E252354_2_1
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 193 mm
Länge Verpackungseinheit 1111 mm
Höhe Verpackungseinheit 145 mm
Bruttogewicht Verpackungseinheit 10.379 kg
EAN Verpackungseinheit 13471523153608
Menge Verpackungseinheit 2Karton 18 Stück
Breite Verpackungseinheit 2250 mm
Länge Verpackungseinheit 2300 mm
Höhe Verpackungseinheit 2315 mm
Bruttogewicht Verpackungseinheit 217.055 kg
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)K
ETIM 7EC000196 - Hilfsschütz, Relais
ETIM 8EC000196 - Hilfsschütz, Relais
ETIM 9EC000196 - Hilfsschütz, Relais
eClassV11.0 : 27371001
UNSPSC39121529
IDEA Granular Category Code (IGCC)4763 >> Power contactor, DC switching
E-Nummer (Finnland)3708021

ETIM for 1SBH136005R2071 Niederspannungsschaltgeräte (EC000196)
Merkmal Wert
Bemessungssteuerspeisespannung DC (EF003980) 12 V
Spannungsart zur Betätigung (EF008242) DC
Bemessungsbetriebsstrom Ie, 400 V (EF001378) 3 A
Anschlussart Hilfsstromkreis (EF006820) Federzuganschluss
Montageart (EF000003) DIN-Schiene/Schraube
Schnittstelle (EF000594) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 1
Anzahl der Hilfskontakte als Schließer (EF001376) 7
Anzahl der Hilfskontakte als Öffner, verzögert schaltend (EF007281) 0
Anzahl der Hilfskontakte als Schließer, voreilend (EF007282) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Mit LED-Anzeige (EF005950) Nein
Geeignet für Handbedienung (EF002978) Nein
