Vergrößern

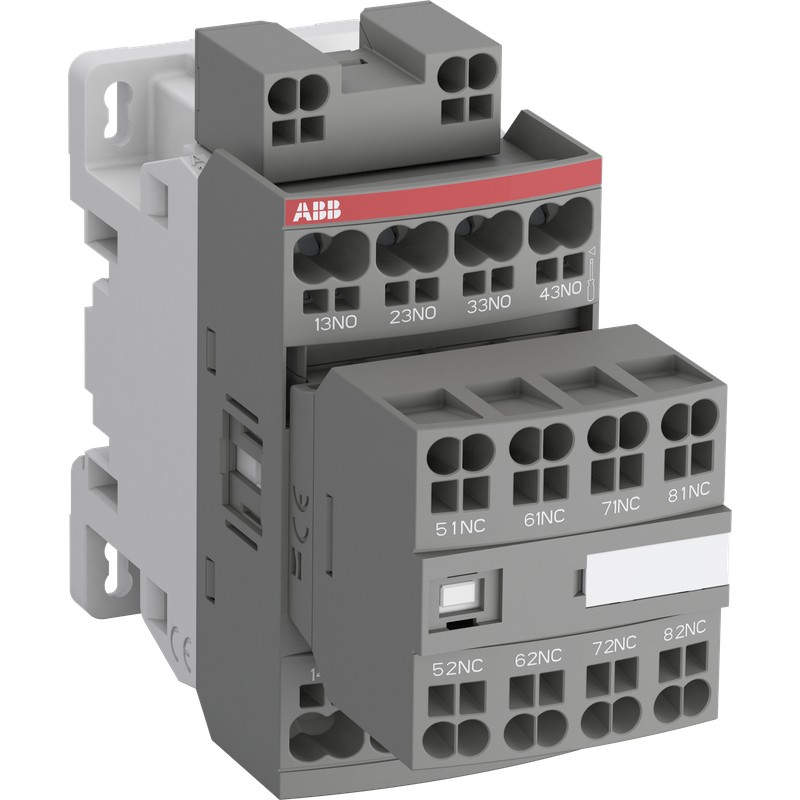

1SBH131005R8462 ABB NFC62EK-84 Schütze
1SBH131005R8462
ABB
NFC62EK-84 Schütze
Hilfsschütz, 110 V 50 Hz / 110-120 V 60 Hz, 6S+2Ö, Push-In Anschlussklemmen
Niederspannungsschaltgeräte > Hilfsschütz, Relais
Schütze und Überlastrelais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SBC100219C0201 |
| Montage- und Betriebsanleitung | 1SBC101061M6801 |
| Montage- und Betriebsanleitung Teil 2 | 1SAC200017M0002 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 45 mm |
| Tiefe (Netto-Abmessung) | 110.5 mm |
| Höhe (Netto-Abmessung) | 92.3 mm |
| Nettogewicht | 0.365 kg |
| Technische Daten | |
| Anzahl Hauptkontakte Öffner | 0 |
| Anzahl Hilfskontakte Schließer | 6 |
| Anzahl Hilfskontakte Öffner | 2 |
| Anzahl Pole | 8P |
| Normen | IEC/EN 60947-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-5-1, CSA C22.2 No. 60947-1-13, CSA C22.2 No. 60947-5-1-14 |
| Bemessungsbetriebsspannung | Hilfsstromkreis 690 V |
| Hauptstromkreis 690 V | |
| Bemessungsfrequenz (f) | Hilfsstromkreis 50 / 60 Hz |
| Steuerstromkreis 50 / 60 Hz | |
| Hauptstromkreis 50 / 60 Hz | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (nach IEC 60947-5-1, q = 40 °C) 16 A |
| Bemessungsbetriebsstrom AC-15 (Ie) | (500 V) 2 A |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (400 / 440 V) 3 A | |
| Bemessungsbetriebsstrom DC-13 (Ie) | (24 V) 6 A / 144 W |
| (48 V) 2.8 A / 134 W | |
| (72 V) 1 A / 72 W | |
| (110 V) 0.55 A / 60 W | |
| (125 V) 0.55 A / 69 W | |
| (220 V) 0.27 A / 60 W | |
| (250 V) 0.27 A / 68 W | |
| (400 V) 0.15 A / 60 W | |
| (500 V) 0.13 A / 65 W | |
| (600 V) 0.1 A / 60 W | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 0,1 s) 140 A |
| (für 1 s) 100 A | |
| Bemessungsisolationsspannung (Ui) | gemäß IEC 60947-5-1 690 V |
| (nach UL / CSA) 600 V | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 6 kV |
| Maximale elektrische Schaltfrequenz | (AC-15) 1200 Schaltspiele/Std |
| (DC-13) 900 Schaltspiele/Std | |
| Maximale Schalthäufigkeit | 6000 Schaltspiele/Std |
| Bemessungssteuerspannung (Uc) | 50 Hz 110 V |
| 60 Hz 110 ... 120 V | |
| Leistungsaufnahme der Spule | 2.3 W |
| Verlustleistung | 6 A pro Pol 0.1 W |
| Betriebszeit | zwischen Spulenentregung und Schließen des Öffnerkontakts 9 ... 20 ms |
| zwischen Spulenentregung und Öffnen des Schließerkontakts 4 ... 18 ms | |
| zwischen Spulenerregung und Öffnen des Öffnerkontakts 7 ... 21 ms | |
| zwischen Spulenerregung und Schließen des Schließerkontakts 10 ... 26 ms | |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 | |
| Schraubmontage (nicht enthalten) | 2 x M4 oder Schrauben diagonal angeordnet |
| Anschlussmöglichkeit-Hilfsstromkreis | flexibel mit Aderendhülse 1/2x 0.5 ... 2.5 mm² |
| flexibel mit isolierter Aderendhülse 1/2x 0.5 ... 1.5 mm² | |
| flexibel 1/2x 0.5 ... 2.5 mm² | |
| starr massiv 1/2x 1 ... 2.5 mm² | |
| Anschlussmöglichkeit-Steuerstromkreis | flexibel mit Aderendhülse 1/2x 0.5 ... 2.5 mm² |
| flexibel mit isolierter Aderendhülse 1/2x 0.5 ... 1.5 mm² | |
| flexibel 1/2x 0.5 ... 2.5 mm² | |
| starr massiv 1/2x 1 ... 2.5 mm² | |
| Abisolierlänge | Hilfsstromkreis 10 mm |
| Steuerstromkreis 10 mm | |
| Schutzart | (nach IEC 60529, IEC 60947-1, EN 60529 Hilfsanschlussklemmen) IP20 |
| (nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20 | |
| Empfohlener Schraubendreher | Pozidriv PZ |
| Anschlussart | Push-In Klemme |
| Produktname | Hilfsschütz |
| Technische Daten UL/CSA | |
| Anschlussmöglichkeit-Hilfsstromkreis UL/CSA | starr massiv 1/2x 18-14 AWG |
| starr mehrdrähtig 1/2x 18-14 AWG | |
| Anschlussmöglichkeit-Steuerstromkreis UL/CSA | starr massiv 1/2x 18-14 AWG |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (in Schütznähe bei Lagerung) -60 ... +80 °C |
| (in Schütznähe bei Betrieb in freier Umgebung) -40 ... 70 °C | |
| (in Schütznähe bei Betrieb in freier Umgebung bei 0,85 - 1,1 Uc) -40 ... +60 °C | |
| (in Schütznähe bei Betrieb in freier Umgebung bei Uc) -40 ... 70 °C | |
| Klimafestigkeit | gemäß IEC 60947-1 Annex Q Kategorie B |
| Höchstzulässige Betriebshöhenlage | ohne Derating 3000 m |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | 4g (geschlossen) & 2g (offen) 5 ... 300 Hz |
| Verschmutzungsgrad | 3 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2021-006202 |
| RoHS Erklärung | 2CMT2021-006277 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| ABS Zertifikat | ABS_20-2060694-PDA |
| BV Zertifikat | BV_2634H24899C0 |
| CB Zertifikat | CB_SE-116768 |
| CCC Zertifikat | CCC_2024010303656666 |
| Konformitätserklärung - CCC | 2020980303000175 |
| Konformitätserklärung - CE | 1SBD250026U1000 |
| Konformitätserklärung - UKCA | 1SBD250047U1000 |
| DNV Zertifikat | 9AKK108470A6933 |
| KC Zertifikat | 9AKK108471A9565 |
| RINA Zertifikat | 9AKK108470A5006 |
| RMRS Zertifikat | RMRS_1802702280 |
| UL Zertifikat | UL-US-2343472-0 |
| UL-CA-2337638-0 | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 93 mm |
| Länge Verpackungseinheit 1 | 111 mm |
| Höhe Verpackungseinheit 1 | 45 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.365 kg |
| EAN Verpackungseinheit 1 | 3471523016002 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | K |
| ETIM 7 | EC000196 - Hilfsschütz, Relais |
| ETIM 8 | EC000196 - Hilfsschütz, Relais |
| ETIM 9 | EC000196 - Hilfsschütz, Relais |
| eClass | V11.0 : 27371001 |
| UNSPSC | 39121500 |
| IDEA Granular Category Code (IGCC) | 4755 >> Schützen |
| Merkmal | Wert |
|---|---|
| Bemessungssteuerspeisespannung AC 50 Hz (EF003978) | 110 V |
| Bemessungssteuerspeisespannung AC 60 Hz (EF003979) | 110 V |
| Spannungsart zur Betätigung (EF008242) | AC |
| Bemessungsbetriebsstrom Ie, 400 V (EF001378) | 3 A |
| Anschlussart Hilfsstromkreis (EF006820) | Federzuganschluss |
| Montageart (EF000003) | DIN-Schiene/Schraube |
| Schnittstelle (EF000594) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 2 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 6 |
| Anzahl der Hilfskontakte als Öffner, verzögert schaltend (EF007281) | 0 |
| Anzahl der Hilfskontakte als Schließer, voreilend (EF007282) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Mit LED-Anzeige (EF005950) | Nein |
| Geeignet für Handbedienung (EF002978) | Nein |
