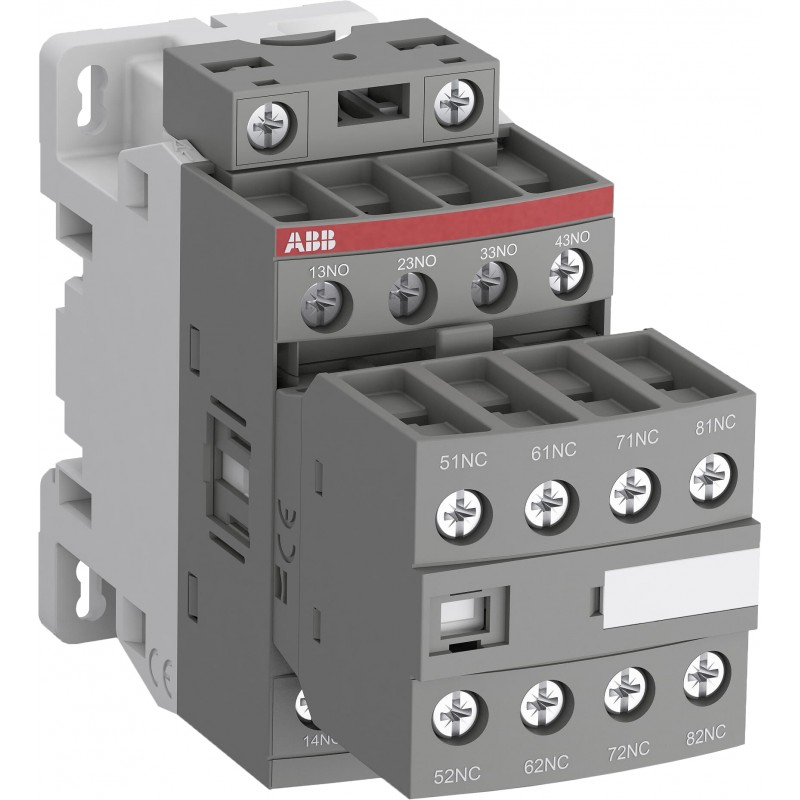

1SBH131001R8471 ABB NFC71E-84 Kontaktor Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SBH131001R8471 ABB NFC71E-84 Kontaktor

1SBH131001R8471

ABB

NFC71E-84 Kontaktor

NFC71E-84 Schütze

NFC71E-84 Hilfsschütz 110V 50Hz / 110-120V 60Hz, 7S+1Ö

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschütz, Relais

Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $72.27
Stückpreis: $72.27
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
Datenblatt, technische Information1SBC100219C0201
Montage- und Betriebsanleitung1SBC101027M6801
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)45 mm
Tiefe (Netto-Abmessung)110.5 mm
Höhe (Netto-Abmessung)86 mm
Nettogewicht0.357 kg
Technische Daten
Anzahl Hauptkontakte Schließer0
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer7
Anzahl Hilfskontakte Öffner1
NormenIEC/EN 60947-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-5-1, CSA C22.2 No. 60947-1-13, CSA C22.2 No. 60947-5-1-14
BemessungsbetriebsspannungHilfsstromkreis 690 V
Bemessungsfrequenz (f)Hilfsstromkreis 50 / 60 Hz
Steuerstromkreis 50 / 60 Hz
Hauptstromkreis 50 / 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-5-1, q = 40 °C) 16 A
Bemessungsbetriebsstrom AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Bemessungskurzzeitstromfestigkeit (Icw)(für 0,1 s) 140 A
(für 1 s) 100 A
Maximale elektrische Schaltfrequenz(AC-1) 0 Schaltspiele/Std
(AC-15) 1200 Schaltspiele/Std
(AC-2 / AC-4) 0 Schaltspiele/Std
(AC-3) 0 Schaltspiele/Std
(DC-13) 900 Schaltspiele/Std
Bemessungsbetriebsstrom DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
(400 V) 0.15 A / 60 W
(500 V) 0.13 A / 65 W
(600 V) 0.1 A / 60 W
Bemessungsisolationsspannung (Ui)gemäß IEC 60947-5-1 690 V
(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (Uimp)6 kV
Maximale Schalthäufigkeit6000 Schaltspiele/Std
Bemessungssteuerspannung (Uc)50 Hz 110 V
60 Hz 110 ... 120 V
Leistungsaufnahme der Spule2.3 W
Betriebszeitzwischen Spulenentregung und Schließen des Öffnerkontakts 9 ... 20 ms
zwischen Spulenentregung und Öffnen des Schließerkontakts 4 ... 18 ms
zwischen Spulenerregung und Öffnen des Öffnerkontakts 7 ... 21 ms
zwischen Spulenerregung und Schließen des Schließerkontakts 10 ... 26 ms
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Schraubmontage (nicht enthalten)2 x M4 oder Schrauben diagonal angeordnet
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm²
starr massiv 1/2x 1 ... 2.5 mm²
starr mehrdrähtig 1/2x 1 ... 2.5 mm²
Anschlussmöglichkeit-Steuerstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm²
starr massiv 1/2x 1 ... 2.5 mm²
starr mehrdrähtig 1/2x 1 ... 2.5 mm²
AbisolierlängeHilfsstromkreis 10 mm
Steuerstromkreis 10 mm
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Hilfsanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20
AnschlussartSchraubklemme
Technische Daten UL/CSA
Anschlussmöglichkeit-Hilfsstromkreis UL/CSAstarr massiv 1/2x 18-14 AWG
starr mehrdrähtig 1/2x 18-14 AWG
Anzugsdrehmoment UL/CSAHilfsstromkreis 11 in·lb
Steuerstromkreis 11 in·lb
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Lagerung) -60 ... +80 °C
(in Schütznähe bei Betrieb in freier Umgebung) -40 ... 70 °C
(in Schütznähe bei Betrieb in freier Umgebung bei 0,85 - 1,1 Uc) -40 ... +60 °C
(in Schütznähe bei Betrieb in freier Umgebung bei Uc) -40 ... 70 °C
Klimafestigkeitnach IEC 60947 - 1 Annex Q Kategorie B
Höchstzulässige Betriebshöhenlageohne Derating 3000 m
Schockfestigkeit nach IEC/EN 60068-2-27geschlossen, Schockrichtung B1: 25 g
geöffnet, Stoßrichtung B1: 5 g
Stoßrichtung A: 30 g
Stoßrichtung B2: 15 g
Stoßrichtung C1: 25 g
Stoßrichtung C2: 25 g
Vibrationsfestigkeit nach IEC/EN 60068-2-64g (geschlossen) & 2g (offen) 5 ... 300 Hz
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Information2CMT2021-006277
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte)
Zertifikate und Deklarationen
A2L Certificate – UL9AKK108469A4893;9AKK108469A4894
BV ZertifikatBV_2634H24899C0
CB ZertifikatCB_SE-93051M2
CCC Zertifikat2020980303000185
CQC ZertifikatCQC2019010303267993
Konformitätserklärung - CCC2020980303000175
Konformitätserklärung - CE1SBD250026U1000
Konformitätserklärung - UKCA1SBD250047U1000
UL ZertifikatUL-US-2343472-0
UL-CA-2337638-0
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 187 mm
Länge Verpackungseinheit 1113 mm
Höhe Verpackungseinheit 147 mm
Bruttogewicht Verpackungseinheit 10.357 kg
EAN Verpackungseinheit 13471523015579
Menge Verpackungseinheit 3864 Stück
Klassifizierungen
Kennbuchstabe (elektrische Betriebsmittel)K
ETIM 7EC000196 - Hilfsschütz, Relais
ETIM 8EC000196 - Hilfsschütz, Relais
eClassV11.0 : 27371001
UNSPSC39121500
IDEA Granular Category Code (IGCC)4755 >> Schützen

ETIM for 1SBH131001R8471 Niederspannungsschaltgeräte (EC000196)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 110 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 110 V
Spannungsart zur Betätigung (EF008242) AC
Bemessungsbetriebsstrom Ie, 400 V (EF001378) 3 A
Anschlussart Hilfsstromkreis (EF006820) Schraubanschluss
Montageart (EF000003) DIN-Schiene/Schraube
Schnittstelle (EF000594) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 1
Anzahl der Hilfskontakte als Schließer (EF001376) 7
Anzahl der Hilfskontakte als Öffner, verzögert schaltend (EF007281) 0
Anzahl der Hilfskontakte als Schließer, voreilend (EF007282) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Mit LED-Anzeige (EF005950) Nein
Geeignet für Handbedienung (EF002978) Nein
