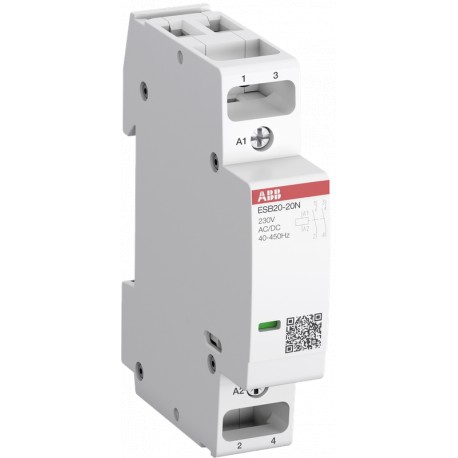

1SBE121111R0620 ABB Kontakt. ESB20-20N-06 2NA 230AC/DC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SBE121111R0620 ABB Kontakt. ESB20-20N-06 2NA 230AC/DC

1SBE121111R0620

ABB

Kontakt. ESB20-20N-06 2NA 230AC/DC

ESB20-20N-06 Installationsschütz (Schließer) 20 A - 2 NO - 0 NC - 230 V - Steuerstromkreis DC

Mehr Infos


Reiheneinbau-/Aufbaugeräte > Installationsschütz für Reiheneinbau

Andere modulare Geräte

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $68.45
Stückpreis: $68.45
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Hauptdokumente
EPLAN Daten9AAC404715_EPLAN
Datenblatt, technische Information2CDC103051C0201
Montage- und Betriebsanleitung2CDC103043M6801
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)18 mm
Tiefe (Netto-Abmessung)65 mm
Höhe (Netto-Abmessung)85 mm
Nettogewicht0.14 kg
Maßzeichnung1SBB505186D3001
Technische Daten
Anzahl Hauptkontakte Schließer2
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer0
Anzahl Hilfskontakte Öffner0
Anzahl Pole2P
NormenIEC/EN 60947-1
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
IEC/EN 61095
IEC 60335-2-40 A2L
BemessungsbetriebsspannungHauptstromkreis 220 V DC
Hauptstromkreis 250 V AC
Bemessungsfrequenz (f)Steuerstromkreis DC
Steuerstromkreis 50 Hz
Steuerstromkreis 60 Hz
Steuerstromkreis 400 Hz
Hauptstromkreis DC
Hauptstromkreis 50 Hz
Hauptstromkreis 60 Hz
Bemessungsbetriebsstrom AC-1 (Ie)(Schließer) 20 A
Bemessungsbetriebsstrom AC-3 (Ie)(230 V einphasig, Schließer) 9 A
Bemessungsbetriebsstrom AC-7a (Ie)(Schließer) 20 A
Bemessungsbetriebsstrom AC-7b (Ie)(230 V einphasig, Schließer) 9 A
Bemessungsbetriebsleistung AC-1 (Pe)(230 V einphasig, Schließer) 4.6 kW
Bemessungsbetriebsleistung AC-3 (Pe)(230 V einphasig, Schließer) 1.3 kW
Bemessungsbetriebsleistung AC-7a (Pe)(230 V einphasig, Schließer) 4.6 kW
Bemessungsbetriebsleistung AC-7b (Pe)(230 V einphasig, Schließer) 1.3 kW
Bemessungsausschaltvermögen AC-3 gemäß IEC 60947-4-18 x Ie / AC-3
Bemessungsschaltleistung AC-3 gemäß IEC 60947-4-110 x Ie / AC-3
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 72 A
Bemessungsisolationsspannung (Ui)400 V
Bemessungsstoßspannungsfestigkeit (Uimp)6 kV
Elektrische Belastbarkeit(AC-1, Schließer) 150000 Zyklen
(AC-3, Schließer) 150000 Zyklen
(AC-7a, Schließer) 150000 Zyklen
(AC-7b, Schließer) 150000 Zyklen
Maximale elektrische Schaltfrequenz(AC-1) 300 Schaltspiele/Std
(AC-3) 600 Schaltspiele/Std
(AC-7a) 300 Schaltspiele/Std
(AC-7b) 600 Schaltspiele/Std
Mechanische LebensdauerBetriebsabläufe 1000000 Zyklen
Spulen Strombegrenzung(nach IEC 60947-4-1) 0.85 ... 1.1 x Uc (bei θ ≤ 55 °C)
Bemessungssteuerspannung (Uc)230 V
Leistungsaufnahme der Spulemittlerer Haltewert 50 / 60 Hz 2.5 V·A
mittlerer Haltewert DC 2.5 W
mittlerer Anzugswert 50 Hz 2.5 V·A
mittlerer Anzugswert 60 Hz 2.5 V·A
mittlerer Anzugswert DC 2.5 W
Verlustleistungbei Bemessungsbedingungen AC-1 pro Pol 1.4 W
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1x 1 ... 6 mm²
flexibel mit Aderendhülse 2x 1 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1x 1 ... 6 mm²
flexibel mit isolierter Aderendhülse 2x 1 ... 1.5 mm²
flexibel 1x 1 ... 6 mm²
flexibel 2x 1 ... 4 mm²
starr 1x 1 ... 10 mm²
starr 2x 1 ... 4 mm²
Anschlussmöglichkeit-Steuerstromkreisflexibel mit Aderendhülse 1x 1 ... 2.5 mm²
flexibel mit Aderendhülse 2x 0.75 ... 1.5 mm²
flexibel mit isolierter Aderendhülse 1x 1 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 1 mm²
flexibel 1x 1 ... 2.5 mm²
flexibel 2x 1 ... 1.5 mm²
starr 1x 0.5 ... 4 mm²
starr 2x 0.75 ... 2.5 mm²
AbisolierlängeSteuerstromkreis 7 mm
Hauptstromkreis 10 mm
SchutzartIP20
Empfohlener SchraubendreherSteuerstromkreis Nr. 1 Pozidriv
Hauptstromkreis Nr. 1 Pozidriv
AnzugsdrehmomentSteuerstromkreis 0.9 N·m
Hauptstromkreis 1.2 N·m
AnschlussartSchraubklemme
Breite in Teilungseinheiten1.0
ProduktnameInstallationsschütz
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 240 V AC
Allgemeine Gebrauchsklasse UL/CSA(nach UL 240 V) 20 A
Nennleistung UL/CSA(220 ... 240 V AC einphasig, Schließer) 1 Hp
Anschlussmöglichkeit-Hauptstromkreis UL/CSAstarr 14-8 AWG
mehrdrähtig 14-8 AWG
Anschlussmöglichkeit-Steuerstromkreis UL/CSAstarr 16-10 AWG
mehrdrähtig 16-10 AWG
Anzugsdrehmoment UL/CSASteuerstromkreis 8 in·lb
Hauptstromkreis 11 in·lb
Strom bei Vollast (Motoren)(220 ... 240 V AC einphasig, Schließer) 8 A
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +55 °C
(Lagerung) -40 ... +80 °C
Höchstzulässige Betriebshöhenlage2000 m
Schockfestigkeit nach IEC/EN 60068-2-2711 ms pulsierend 15g
Verschmutzungsgrad3
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIPcb871545-f769-46c0-8d09-61cd7b5ae23d Bulgarien (BG)
Vereinfachtes SCIP0c9cf22f-869a-4c13-b6ac-ce896ba4d3d7 Deutschland (DE)
0d28a6c6-7112-4222-9918-414e5ce2c3db Ungarn (HU)
29feb08d-c2d0-426d-a7e3-d973e734f760 Schweden (SE)
2c9d8d58-41df-44f1-a60d-b6cb96f13bbb Spanien (ES)
336cb6ea-cb4e-4f90-a434-191a0d32c546 Polen (PL)
37bd6088-90fa-406d-b9b5-2b815b487f95 Polen (PL)
3a6138ee-acdd-4921-8bfd-a62e8ba730da Kroatien (CR)
4096d3e5-81d2-4795-b449-b3d1239ad399 Norwegen (NO)
4466e6b2-f26b-476a-bee2-44c9ec2d98c8 Niederlande (NL)
5b9d1a46-93a6-4f12-9328-620bcf3c5f16 Frankreich (FR)
5ffd8553-2280-4091-8ce9-381d9cba949a Belgien (BE)
627f64fe-82ef-4dbf-bea8-f60ee646d9cf Deutschland (DE)
64a1844c-26ba-4dd2-8999-8ba4bf247aa6 Griechenland (GR)
79c99109-3181-4dca-9548-ee0076277780 Estland (EE)
79dca0bf-13cc-4cef-8a7c-0626f56c0cdd Finnland (FI)
8bb6ff21-07aa-4e15-ad75-e790b92637ec Deutschland (DE)
9b0fda5a-e83c-4450-9bc6-f9906a1ccee4 Portugal (PT)
9c65aa8f-41d6-44cd-b9a5-44f396d274ea Deutschland (DE)
9f7003cb-b554-4505-9aad-bc382aa14009 Deutschland (DE)
a177d171-9628-4d40-9188-a04949a5b6a5 Italien (IT)
ad7377e8-8776-4c68-986a-06b27e86532d Dänemark (DK)
c9c49e7f-fa34-46f7-9415-be6d8d0669c6 Ungarn (HU)
cc9f611c-4a3e-4bc5-ab53-d9bdd861ab03 Belgien (BE)
cfc86967-b9a3-4b1a-9f19-39f42aeb6521 Tschechische Republik (CZ)
da12bd9f-1411-4198-99f4-167611c1e3de Schweden (SE)
eaee42d5-b786-4101-9a45-d8a9870ddad1 Frankreich (FR)
fb37adb0-6e06-48fa-afa6-8796c50a6a2b Polen (PL)
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2C
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenAuf Deponien wird kein Abfall entsorgt, der als nicht gefährlich eingestuft ist.
Demontageanleitung für End-of-Life-Produkte1SBC100156C0268
Umweltprodukterklärung - EPD1SAC200416H0001
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SAA920000-4601
ABS Zertifikat1SAA920000-0101
CB Zertifikat1SAA920007-2001
CQC ZertifikatCQC2018010304057353
CQC2018010304057344
Konformitätserklärung - CCC2020980304001370
2020980304001371
Konformitätserklärung - CE1SAD101100-3301
Konformitätserklärung - UKCA1SAD201100-3301
DNV Zertifikat1SAA920000-0306
EAC Zertifikat1SAA920003-2701
NF Zertifikat1SAA920002-1201
RMRS Zertifikat1SAA920000-0705
UL ZertifikatE191658-19960301
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 188 mm
Länge Verpackungseinheit 120 mm
Höhe Verpackungseinheit 171 mm
Bruttogewicht Verpackungseinheit 10.14 kg
EAN Verpackungseinheit 13471523004641
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC001653 - Installationsschütz für Reiheneinbau
ETIM 8EC001653 - Installationsschütz für Reiheneinbau
ETIM 9EC001653 - Installationsschütz für Reiheneinbau
eClassV11.0 : 27142308
UNSPSC39121529
IDEA Granular Category Code (IGCC)4759 >> Installation contactor for distribution board
E-Nummer (Finnland)3707565
E-Nummer (Norwegen)4190231
E-Nummer (Schweden)3210556

ETIM for 1SBE121111R0620 Reiheneinbau-/Aufbaugeräte (EC001653)
Merkmal Wert
Bemessungsbetriebsspannung (EF001435) 220 V
Bemessungsbetriebsstrom (EF007679) 20 A
Bemessungsbetätigungsspannung (EF008409) 230 V
Spannungsart der Betriebsspannung (EF005294) AC/DC
Spannungsart der Betätigungsspannung (EF005293) AC/DC
Anzahl der Kontakte als Schließer (EF008256) 2
Anzahl der Kontakte als Öffner (EF008255) 0
Schieber für Handschaltung (EF005240) Nein
Breite in Teilungseinheiten (EF002950) 1.0
Einbautiefe (EF000218) 58 mm
Zusatzeinrichtungen möglich (EF008148) Ja
Mit Tag-/Nachtfunktion (EF021124) Nein
Brummfrei (EF016334) Ja
Schutzart (IP) (EF005474) IP20
