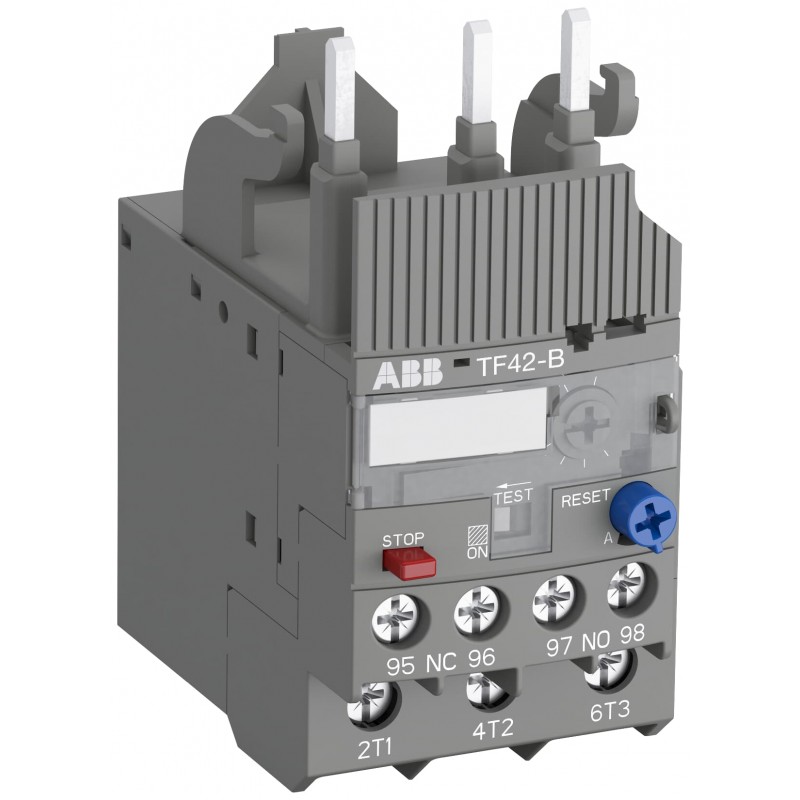

1SAZ741201R1047 ABB TF42-16B Thermische Relais Überlast Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SAZ741201R1047 ABB TF42-16B Thermische Relais Überlast

1SAZ741201R1047

ABB

TF42-16B Thermische Relais Überlast

TF42-16B Thermisches Überlastrelais 13 ... 16 A

Mehr Infos


Elektronische Motorschutzrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
Datenblatt, technische Information2CDC106023D0201
Montage- und Betriebsanleitung2CDC106022M6802
Montage- und Betriebsanleitung Teil 21SAC200017M0002
Zeit-Strom-Kennlinie1SAZ700506F0018
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)45 mm
Höhe (Netto-Abmessung)88.3 mm
Tiefe (Netto-Abmessung)70.5 mm
Nettogewicht0.13 kg
Technische Daten
Einstellbereich13 ... 16 A
BemessungsbetriebsspannungHilfsstromkreis 600 V AC/DC
Hauptstromkreis 690 V AC
Bemessungsbetriebsstrom (Ie)16 A
Bemessungsfrequenz (f)Hilfsstromkreis 50 Hz
Hilfsstromkreis 60 Hz
Hilfsstromkreis DC
Hauptstromkreis 50 Hz
Hauptstromkreis 60 Hz
Bemessungsstoßspannungsfestigkeit (Uimp)Hilfsstromkreis 6 kV
Hauptstromkreis 6 kV
Bemessungsisolationsspannung (Ui)690 V
Anzahl Pole3P
Anzahl Hilfskontakte Öffner1
Anzahl Hilfskontakte Schließer1
Anzahl geschützter Pole3
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(Hilfsstromkreis Öffner) 6 A
(Hilfsstromkreis Schließer) 4 A
(Hauptstromkreis) 0 A
Bemessungsbetriebsstrom AC-15 (Ie)(120 V) Öffner 3 A
(120 V) Schließer 0.75 A
(240 V) Öffner 3 A
(240 V) Schließer 0.75 A
(400 V) Öffner 0.75 A
(400 V) Schließer 0.75 A
(500 V) Öffner 0.75 A
(500 V) Schließer 0.75 A
Bemessungsbetriebsstrom DC-13 (Ie)(125 V) Öffner 0.55 A
(125 V) Schließer 0.55 A
(24 V) Öffner 1.25 A
(24 V) Schließer 1.25 A
(250 V) Öffner 0.27 A
(250 V) Schließer 0.27 A
(500 V) Öffner 0.15 A
(500 V) Schließer 0.15 A
(60 V) Öffner 0.55 A
(60 V) Schließer 0.55 A
SchutzartIP20
Verschmutzungsgrad3
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm²
flexibel 1/2x 0.75 ... 1 mm²
flexibel 1/2x 1 ... 2.5 mm²
starr 1/2x 0.75 ... 4 mm²
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 4 mm²
flexibel mit isolierter Aderendhülse 1/2x 0.75 ... 4 mm²
flexibel 1/2x 0.75 ... 4 mm²
starr 1/2x 0.75 ... 4 mm²
AnzugsdrehmomentHilfsstromkreis 1 ... 1.2 N·m
Hauptstromkreis 2.5 ... 2.7 N·m
AbisolierlängeHilfsstromkreis 9 mm
Hauptstromkreis 12 mm
Empfohlener SchraubendreherHauptstromkreis Nr. 2 Pozidriv
Verlustleistungbei Bemessungsbedingungen pro Pol 1.3 ... 2.2 W
Geeignet fürAF09ZB
AF09B
AF12ZB
AF12B
AF16ZB
AF16B
AF26ZB
AF26B
AF30ZB
AF30B
AF38ZB
AF38B
NormenIEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
IEC 60335-2-40 A2L
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V AC
Schaltleistung UL/CSA(NC:) B600
(NC:) Q600
(NO:) Q600
(NO:) D300
Anschlussmöglichkeit-Hauptstromkreis UL/CSAflexibel 1/2x 18-10 AWG
mehrdrähtig 1/2x 18-10 AWG
Anschlussmöglichkeit-Hilfsstromkreis UL/CSAflexibel 1/2x 18-12 AWG
mehrdrähtig 1/2x 18-12 AWG
Anzugsdrehmoment UL/CSAHilfsstromkreis 9 ... 11 in·lb
Hauptstromkreis 13 ... 22 in·lb
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +60 °C
(kompensierter Betrieb) -25 ... +60 °C
(Lagerung) -50 ... +80 °C
UmgebungstemperaturkompensationJa
Höchstzulässige Betriebshöhenlage2000 m
Schock- und Vibrationsfestigkeit nach IEC 61373Category 1, Class B
Schockfestigkeit nach IEC/EN 60068-2-2711 ms pulsierend 25g
Vibrationsfestigkeit nach IEC/EN 60068-2-65g 3 ... 150 Hz
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SAC200429H0001
Umweltinformationen1SAC200057H0009
Umweltprodukterklärung - EPD1SAC200373H0001
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SAA941000-4601
CCC Zertifikat2024010304658956
CQC ZertifikatCQC2011010309464423
Konformitätserklärung - CCC2020980304001788
Konformitätserklärung - CE1SAD101100-3505
Konformitätserklärung - UKCA1SAD201100-3505
UL ZertifikatE48139-20090126
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 148 mm
Höhe Verpackungseinheit 192 mm
Länge Verpackungseinheit 178 mm
Bruttogewicht Verpackungseinheit 10.145 kg
EAN Verpackungseinheit 14013614517181
Menge Verpackungseinheit 2Karton 48 Stück
Breite Verpackungseinheit 2280 mm
Höhe Verpackungseinheit 2210 mm
Länge Verpackungseinheit 2395 mm
Bruttogewicht Verpackungseinheit 27.346 kg
EAN Verpackungseinheit 24013614517402
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)F
ETIM 9EC000106 - Überlastrelais thermisch
ETIM 10EC000106 - Überlastrelais thermisch
eClassV11.0 : 27371501
UNSPSC39121520
IDEA Granular Category Code (IGCC)5364 >> Overload relay
