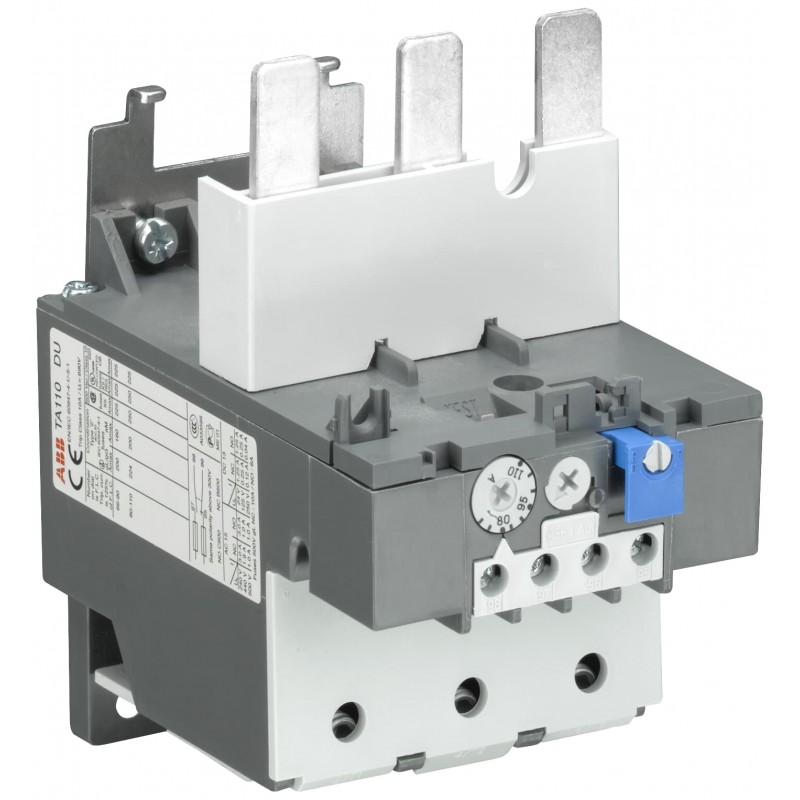

1SAZ411201R1002 ABB Thermisches Überlastrelais TA110DU-110
Code: 1SAZ411201R1002
Hersteller: ABB
Beschreibung:
Thermisches Überlastrelais TA110DU-110
TA110DU-110 Thermisches Überlastrelais 80 ... 110 A
Kategorien:
- ABB > Schütze und Überlastrelais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- Bewertungen
* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.
Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.
ZULETZT ANGESEHEN
MEHR INFOS
| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| Montage- und Betriebsanleitung | 2CDC106027M6802 |
| Zeit-Strom-Kennlinie | 1SAZ400501F0002 |
| Maßzeichnung | 1SAZ400403F0001 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 80 mm |
| Höhe (Netto-Abmessung) | 120 mm |
| Tiefe (Netto-Abmessung) | 120 mm |
| Nettogewicht | 0.755 kg |
| Technische Daten | |
| Einstellbereich | 80 ... 110 A |
| Bemessungsbetriebsspannung | Hilfsstromkreis 440 V DC |
| Hilfsstromkreis 500 V AC | |
| Hauptstromkreis 690 V AC | |
| Hauptstromkreis 440 V DC | |
| Bemessungsbetriebsstrom (Ie) | 110 A |
| Bemessungsfrequenz (f) | Hilfsstromkreis 50 Hz |
| Hilfsstromkreis 60 Hz | |
| Hilfsstromkreis DC | |
| Hauptstromkreis 60 Hz | |
| Hauptstromkreis 50 Hz | |
| Hauptstromkreis DC | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Hilfsstromkreis 6 kV |
| Hauptstromkreis 6 kV | |
| Bemessungsisolationsspannung (Ui) | 690 V |
| Anzahl Pole | 3P |
| Anzahl Hilfskontakte Öffner | 1 |
| Anzahl Hilfskontakte Schließer | 1 |
| Anzahl geschützter Pole | 3 |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (Hilfsstromkreis Öffner) 5 A |
| (Hilfsstromkreis Schließer) 5 A | |
| Bemessungsbetriebsstrom AC-15 (Ie) | (120 V) Öffner 3 A |
| (120 V) Schließer 1.5 A | |
| (240 V) Öffner 3 A | |
| (240 V) Schließer 1.2 A | |
| (400 V) Öffner 0.75 A | |
| (400 V) Schließer 0.37 A | |
| (440 V) Öffner 0.75 A | |
| (440 V) Schließer 0.37 A | |
| (500 V) Öffner 0.3 A | |
| (500 V) Schließer 0.25 A | |
| Bemessungsbetriebsstrom DC-13 (Ie) | (125 V) Öffner 0.25 A |
| (125 V) Schließer 0.25 A | |
| (24 V) Öffner 1.25 A | |
| (24 V) Schließer 1.25 A | |
| (250 V) Öffner 0.12 A | |
| (250 V) Schließer 0.04 A | |
| (60 V) Öffner 0.25 A | |
| (60 V) Schließer 0.25 A | |
| Schutzart | Gehäuse IP20 |
| Anschlussklemmen Hauptstromkreis IP10 | |
| Verschmutzungsgrad | 3 |
| Anschlussmöglichkeit-Hilfsstromkreis | flexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm² |
| flexibel 1/2x 0.75 ... 2.5 mm² | |
| starr 1/2x 0.75 ... 4 mm² | |
| Anschlussmöglichkeit-Hauptstromkreis | flexibel 1x 16 ... 35 mm² |
| starr 1x 16 ... 35 mm² | |
| Anzugsdrehmoment | Hilfsstromkreis 1 ... 1.3 N·m |
| Hauptstromkreis 7.2 ... 9.6 N·m | |
| Abisolierlänge | Hilfsstromkreis 9 mm |
| Hauptstromkreis 25 mm | |
| Empfohlener Schraubendreher | Hilfsstromkreis Nr. 2 Pozidriv |
| Hauptstromkreis Hexagon 4 | |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 2.5 ... 4.7 W |
| Geeignet für | A95 |
| A110 | |
| AE95 | |
| AE110 | |
| Normen | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | Hauptstromkreis 600 V AC |
| Schaltleistung UL/CSA | (NC:) B600 |
| (NO:) C600 | |
| Anschlussmöglichkeit-Hauptstromkreis UL/CSA | flexibel 1/2x 6-2/0 AWG |
| mehrdrähtig 1/2x 6-2/0 AWG | |
| Anschlussmöglichkeit-Hilfsstromkreis UL/CSA | flexibel 1/2x 18-14 AWG |
| mehrdrähtig 1/2x 18-14 AWG | |
| Anzugsdrehmoment UL/CSA | Hilfsstromkreis 12 in·lb |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +55 °C |
| (kompensierter Betrieb) -25 ... +55 °C | |
| (Lagerung) -40 ... +70 °C | |
| Umgebungstemperaturkompensation | Ja |
| Höchstzulässige Betriebshöhenlage | 2000 m |
| Schockfestigkeit nach IEC/EN 60068-2-27 | 11 ms pulsierend 12g |
| 25g 2 Schocks 13 ms | |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006525 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| RoHS Erklärung | 1SAD938518-0043 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| ABS Zertifikat | 1SAA941000-0102 |
| BV Zertifikat | 1SAA941000-0201 |
| CB Zertifikat | 1SAA941004-2003 |
| CCC Zertifikat | 2024010304659820 |
| CQC Zertifikat | CQC2016010309922936 |
| Konformitätserklärung - CCC | 2020980304001321 |
| Konformitätserklärung - CE | 1SAD101100-3509 |
| Konformitätserklärung - UKCA | 1SAD201100-3509 |
| DNV Zertifikat | 1SAA941000-0304 |
| DNV GL Zertifikat | 1SAA941000-0304 |
| EAC Zertifikat | 1SAA941002-2702 |
| GL Zertifikat | 1SAA941000-0304 |
| LR Zertifikat | 1SAA941000-0504 |
| RMRS Zertifikat | 1SAA941000-0704 |
| UL Zertifikat | E48139-19960919 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 165 mm |
| Höhe Verpackungseinheit 1 | 133 mm |
| Länge Verpackungseinheit 1 | 151 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.88 kg |
| EAN Verpackungseinheit 1 | 4013614216800 |
| Menge Verpackungseinheit 2 | Karton 4 Stück |
| Breite Verpackungseinheit 2 | 280 mm |
| Höhe Verpackungseinheit 2 | 210 mm |
| Länge Verpackungseinheit 2 | 395 mm |
| Bruttogewicht Verpackungseinheit 2 | 8.786 kg |
| EAN Verpackungseinheit 2 | 4013614494208 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | F |
| ETIM 9 | EC000106 - Überlastrelais thermisch |
| ETIM 10 | EC000106 - Überlastrelais thermisch |
| eClass | V11.0 : 27371501 |
| UNSPSC | 39122330 |
| IDEA Granular Category Code (IGCC) | 5366 >> Thermal overload relay |
| E-Nummer (Finnland) | 3709356 |
