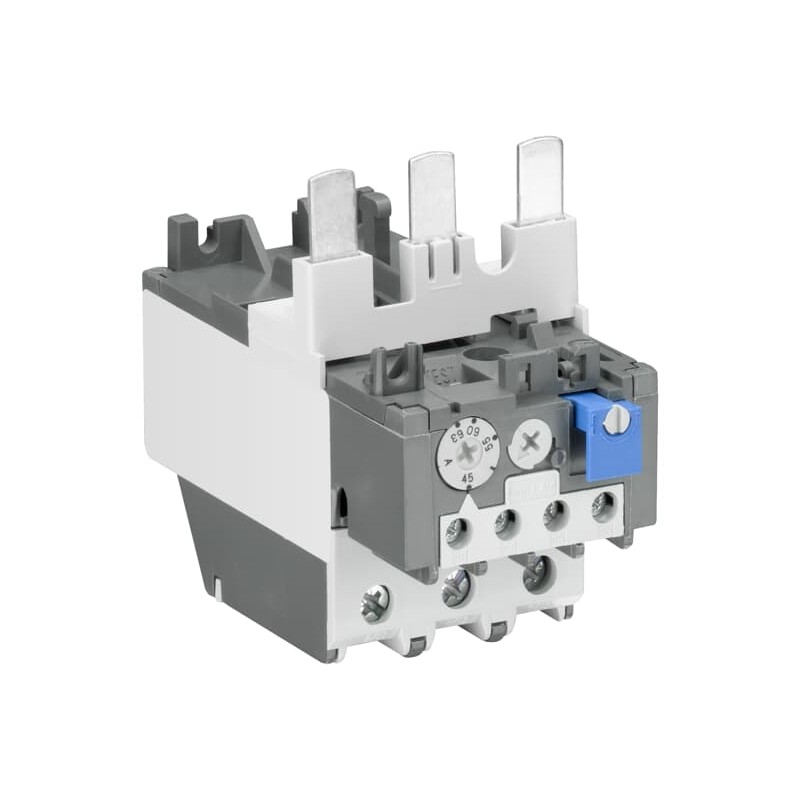

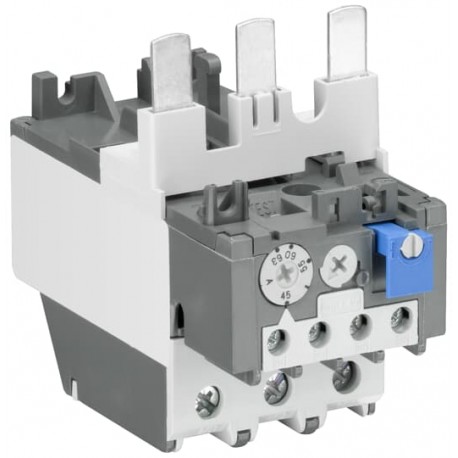

1SAZ321201R2004 ABB TA75DU-52M Überlastrelais
1SAZ321201R2004
ABB
TA75DU-52M Überlastrelais
TA75DU-52M Thermisches Überlastrelais
Niederspannungsschaltgeräte > Überlastrelais thermisch
Schütze und Überlastrelais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| Montage- und Betriebsanleitung | 2CDC106049M6802 |
| Zeit-Strom-Kennlinie | 1SAZ300501F0004 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 54 mm |
| Höhe (Netto-Abmessung) | 90 mm |
| Tiefe (Netto-Abmessung) | 111 mm |
| Nettogewicht | 0.335 kg |
| Technische Daten | |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Hauptstromkreis 440 V DC | |
| Bemessungsbetriebsstrom (Ie) | 52 A |
| Anzahl Pole | 3P |
| Anzahl Hilfskontakte Öffner | 1 |
| Anzahl Hilfskontakte Schließer | 1 |
| Anzahl geschützter Pole | 3 |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (Hilfsstromkreis Öffner) 5 A |
| (Hilfsstromkreis Schließer) 5 A | |
| Bemessungsbetriebsstrom AC-15 (Ie) | (120 V) Öffner 3 A |
| (120 V) Schließer 1.5 A | |
| (240 V) Öffner 3 A | |
| (240 V) Schließer 1.2 A | |
| (400 V) Öffner 0.75 A | |
| (400 V) Schließer 0.37 A | |
| (440 V) Öffner 0.75 A | |
| (440 V) Schließer 0.37 A | |
| (500 V) Öffner 0.3 A | |
| (500 V) Schließer 0.25 A | |
| Schutzart | Gehäuse IP20 |
| Anschlussklemmen Hauptstromkreis IP20 | |
| Anschlussmöglichkeit-Hilfsstromkreis | flexibel 1/2x 0.75 ... 2.5 mm² |
| starr 1/2x 0.75 ... 4 mm² | |
| Abisolierlänge | Hilfsstromkreis 9 mm |
| Hauptstromkreis 14 mm | |
| Empfohlener Schraubendreher | Hilfsstromkreis Nr. 1 Pozidriv |
| Hauptstromkreis Nr. 2 Pozidriv | |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 1.7 ... 3.5 W |
| Geeignet für | AX50 |
| AX65 | |
| AX80 | |
| Normen | CSA 22.2 No. 14 |
| IEC/EN 60947-1 | |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| UL 508 | |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | Hauptstromkreis 600 V AC |
| Schaltleistung UL/CSA | (NC:) B600 |
| (NO:) C600 | |
| Anschlussmöglichkeit-Hauptstromkreis UL/CSA | flexibel 1/2x 8-1 AWG |
| mehrdrähtig 1/2x 8-1 AWG | |
| Anschlussmöglichkeit-Hilfsstromkreis UL/CSA | flexibel 1/2x 18-14 AWG |
| mehrdrähtig 1/2x 18-14 AWG | |
| Anzugsdrehmoment UL/CSA | Hilfsstromkreis 12 in·lb |
| Hauptstromkreis 40 in·lb | |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +55 °C |
| (kompensierter Betrieb) -25 ... +55 °C | |
| (Lagerung) -40 ... +70 °C | |
| Schockfestigkeit nach IEC/EN 60068-2-27 | 25g 2 Schocks 13 ms |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006525 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2021-006202 |
| RoHS Erklärung | 2CMT2021-006277 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| CB Zertifikat | 1SAA941019-2001 |
| CCC Zertifikat | 2024010304659817 |
| CCS Zertifikat | 1SAA941000-0901 |
| CQC Zertifikat | CQC2016010309922937 |
| Konformitätserklärung - CCC | 2020980304001322 |
| Konformitätserklärung - CE | 1SAD101100-3501 |
| EAC Zertifikat | 1SAA941002-2701 |
| RMRS Zertifikat | 1SAA941000-0704 |
| UL Zertifikat | E48139-19970506 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 92 mm |
| Höhe Verpackungseinheit 1 | 109 mm |
| Länge Verpackungseinheit 1 | 61 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.36 kg |
| EAN Verpackungseinheit 1 | 4013614482656 |
| Menge Verpackungseinheit 2 | 25 Stück |
| Breite Verpackungseinheit 2 | 230 mm |
| Höhe Verpackungseinheit 2 | 310 mm |
| Länge Verpackungseinheit 2 | 380 mm |
| Bruttogewicht Verpackungseinheit 2 | 8.786 kg |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000106 - Überlastrelais thermisch |
| ETIM 10 | EC000106 - Überlastrelais thermisch |
| eClass | V11.0 : 27371501 |
| UNSPSC | 39121520 |
| IDEA Granular Category Code (IGCC) | 5364 >> Overload relay |
| E-Nummer (Finnland) | 3707436 |
