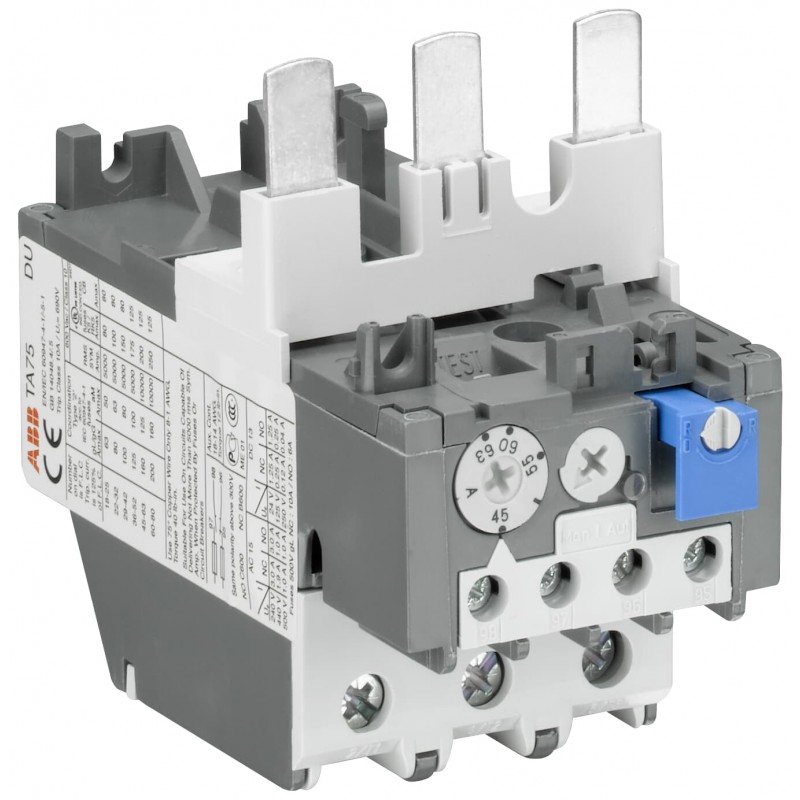

1SAZ321201R1005 ABB Thermisches Überlastrelais TA75DU-63 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SAZ321201R1005 ABB Thermisches Überlastrelais TA75DU-63

1SAZ321201R1005

ABB

Thermisches Überlastrelais TA75DU-63

TA75DU-63 Thermisches Überlastrelais 45 ... 63 A

Mehr Infos


Leitungsschutzschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
Montage- und Betriebsanleitung2CDC106049M6802
Zeit-Strom-Kennlinie1SAZ300501F0005
Maßzeichnung1SAZ300402F0001
Abmessungen
Breite (Netto-Abmessung)58 mm
Höhe (Netto-Abmessung)92 mm
Tiefe (Netto-Abmessung)111 mm
Nettogewicht0.335 kg
Technische Daten
Einstellbereich45 ... 63 A
BemessungsbetriebsspannungHilfsstromkreis 440 V DC
Hilfsstromkreis 500 V AC
Hauptstromkreis 690 V AC
Hauptstromkreis 440 V DC
Bemessungsbetriebsstrom (Ie)63 A
Bemessungsfrequenz (f)Hilfsstromkreis 50 Hz
Hilfsstromkreis 60 Hz
Hilfsstromkreis DC
Hauptstromkreis 60 Hz
Hauptstromkreis 50 Hz
Hauptstromkreis DC
Bemessungsstoßspannungsfestigkeit (Uimp)Hilfsstromkreis 6 kV
Hauptstromkreis 6 kV
Bemessungsisolationsspannung (Ui)690 V
Anzahl Pole3P
Anzahl Hilfskontakte Öffner1
Anzahl Hilfskontakte Schließer1
Anzahl geschützter Pole3
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(Hilfsstromkreis Öffner) 10 A
(Hilfsstromkreis Schließer) 6 A
Bemessungsbetriebsstrom AC-15 (Ie)(120 V) Öffner 3 A
(120 V) Schließer 1.5 A
(240 V) Öffner 3 A
(240 V) Schließer 1.2 A
(400 V) Öffner 0.75 A
(400 V) Schließer 0.37 A
(440 V) Öffner 0.75 A
(440 V) Schließer 0.37 A
(500 V) Öffner 0.3 A
(500 V) Schließer 0.25 A
Bemessungsbetriebsstrom DC-13 (Ie)(125 V) Öffner 0.25 A
(125 V) Schließer 0.25 A
(24 V) Öffner 1.25 A
(24 V) Schließer 1.25 A
(250 V) Öffner 0.12 A
(250 V) Schließer 0.04 A
(60 V) Öffner 0.25 A
(60 V) Schließer 0.25 A
SchutzartGehäuse IP20
Anschlussklemmen Hauptstromkreis IP10
Verschmutzungsgrad3
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel 1/2x 0.75 ... 2.5 mm²
starr 1/2x 0.75 ... 4 mm²
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1x 2.5 ... 25 mm²
flexibel mit Aderendhülse 2x 2.5 ... 10 mm²
starr 1x 2.5 ... 25 mm²
starr 2x 2.5 ... 16 mm²
AnzugsdrehmomentHilfsstromkreis 1 ... 1.3 N·m
Hauptstromkreis 4.5 N·m
AbisolierlängeHilfsstromkreis 9 mm
Hauptstromkreis 14 mm
Empfohlener SchraubendreherHilfsstromkreis Nr. 1 Pozidriv
Hauptstromkreis Nr. 2 Pozidriv
Verlustleistungbei Bemessungsbedingungen pro Pol 1.9 ... 3.8 W
Geeignet fürA50
A63
A75
AE50
AE63
AE75
NormenIEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V AC
Schaltleistung UL/CSA(NC:) B600
(NO:) C300
Anschlussmöglichkeit-Hauptstromkreis UL/CSAflexibel 1/2x 8-1 AWG
mehrdrähtig 1/2x 8-1 AWG
Anschlussmöglichkeit-Hilfsstromkreis UL/CSAflexibel 1/2x 18-14 AWG
mehrdrähtig 1/2x 18-14 AWG
Anzugsdrehmoment UL/CSAHilfsstromkreis 12 in·lb
Hauptstromkreis 40 in·lb
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +55 °C
(kompensierter Betrieb) -25 ... +55 °C
(Lagerung) -40 ... +70 °C
UmgebungstemperaturkompensationJa
Höchstzulässige Betriebshöhenlage2000 m
Schockfestigkeit nach IEC/EN 60068-2-2711 ms pulsierend 12g
25g 2 Schocks 13 ms
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
ABS Zertifikat1SAA941000-0102
BV Zertifikat1SAA941000-0201
CB Zertifikat1SAA941017-2001
CCC Zertifikat2024010304659817
CQC ZertifikatCQC2016010309922938
Konformitätserklärung - CCC2020980304001323
Konformitätserklärung - CE1SAD101100-3509
Konformitätserklärung - UKCA1SAD201100-3509
DNV Zertifikat1SAA941000-0304
DNV GL Zertifikat1SAA941000-0304
EAC Zertifikat1SAA941002-2702
GL Zertifikat1SAA941000-0304
LR Zertifikat1SAA941000-0504
RMRS Zertifikat1SAA941000-0704
UL ZertifikatE48139-19970506
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 192 mm
Höhe Verpackungseinheit 1109 mm
Länge Verpackungseinheit 161 mm
Bruttogewicht Verpackungseinheit 10.36 kg
EAN Verpackungseinheit 14013614216732
Menge Verpackungseinheit 224 Stück
Breite Verpackungseinheit 2280 mm
Höhe Verpackungseinheit 2210 mm
Länge Verpackungseinheit 2395 mm
Bruttogewicht Verpackungseinheit 28.786 kg
EAN Verpackungseinheit 24013614493867
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)F
ETIM 9EC000106 - Überlastrelais thermisch
ETIM 10EC000106 - Überlastrelais thermisch
eClassV11.0 : 27371501
UNSPSC39122330
IDEA Granular Category Code (IGCC)5366 >> Thermal overload relay
