Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

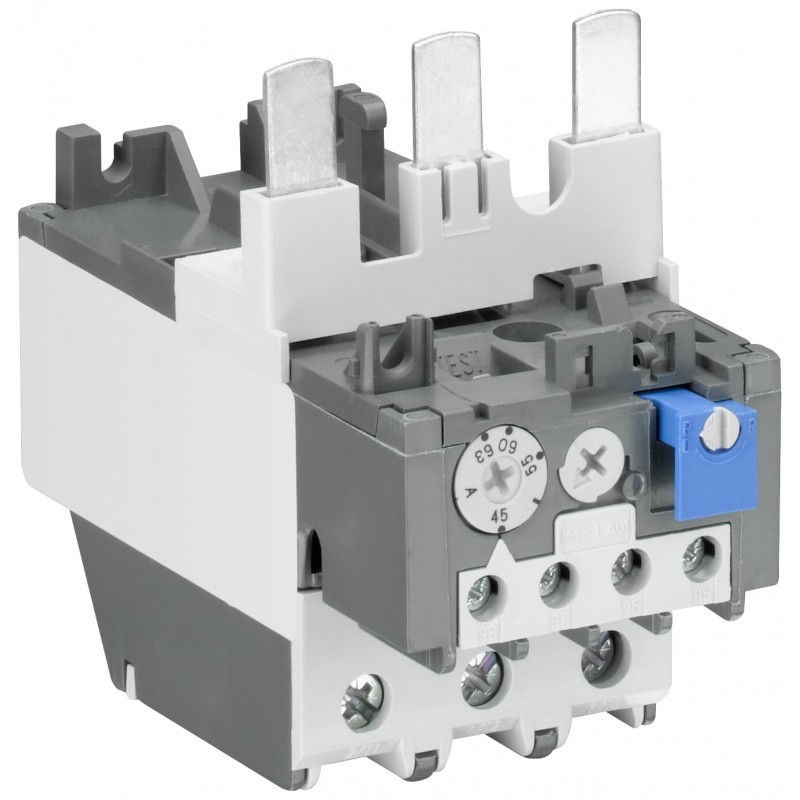

1SAZ211201R2045 ABB TA25DU-14M Überlastrelais
Artikel-Nr.: 1SAZ211201R2045
Hersteller: ABB
Beschreibung:
TA25DU-14M Überlastrelais
TA25DU-14M Thermisches Überlastrelais
Kategorien:
- Niederspannungsschaltgeräte > Überlastrelais thermisch
- ABB > Schütze und Überlastrelais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- Bewertungen
ZULETZT ANGESEHEN
MEHR INFOS
| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| Montage- und Betriebsanleitung | 2CDC106031M6802 |
| Zeit-Strom-Kennlinie | 1SAZ200501F0015 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 44 mm |
| Höhe (Netto-Abmessung) | 80 mm |
| Tiefe (Netto-Abmessung) | 94 mm |
| Nettogewicht | 0.15 kg |
| Technische Daten | |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Hauptstromkreis 440 V DC | |
| Bemessungsbetriebsstrom (Ie) | 14 A |
| Bemessungsfrequenz (f) | Hilfsstromkreis 50 Hz |
| Hilfsstromkreis 60 Hz | |
| Hilfsstromkreis DC | |
| Hauptstromkreis 60 Hz | |
| Hauptstromkreis 50 Hz | |
| Hauptstromkreis DC | |
| Anzahl Pole | 3 |
| Anzahl Hilfskontakte Öffner | 1 |
| Anzahl Hilfskontakte Schließer | 1 |
| Anzahl geschützter Pole | 3 |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (Hilfsstromkreis Öffner) 5 A |
| (Hilfsstromkreis Schließer) 5 A | |
| Bemessungsbetriebsstrom AC-15 (Ie) | (120 V) Öffner 3 A |
| (120 V) Schließer 1.5 A | |
| (240 V) Öffner 3 A | |
| (240 V) Schließer 1.2 A | |
| (400 V) Öffner 0.75 A | |
| (400 V) Schließer 0.37 A | |
| (440 V) Öffner 0.75 A | |
| (440 V) Schließer 0.37 A | |
| (500 V) Öffner 0.3 A | |
| (500 V) Schließer 0.25 A | |
| Schutzart | Gehäuse IP20 |
| Anschlussklemmen Hauptstromkreis IP10 | |
| Verschmutzungsgrad | 3 |
| Anschlussmöglichkeit-Hilfsstromkreis | flexibel 1/2x 0.75 ... 2.5 mm² |
| starr 1/2x 0.75 ... 4 mm² | |
| Anschlussmöglichkeit-Hauptstromkreis | flexibel mit Aderendhülse 1x 0.75 ... 4 mm² |
| flexibel mit Aderendhülse 2x 0.75 ... 4 mm² | |
| flexibel 1x 0.75 ... 4 mm² | |
| flexibel 2x 0.75 ... 4 mm² | |
| starr 1x 0.75 ... 4 mm² | |
| starr 2x 0.75 ... 4 mm² | |
| Abisolierlänge | Hilfsstromkreis 9 mm |
| Hauptstromkreis 12 mm | |
| Empfohlener Schraubendreher | Hilfsstromkreis Nr. 1 Pozidriv |
| Hauptstromkreis Nr. 2 Pozidriv | |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 1.2 ... 2.4 W |
| Geeignet für | AX09 |
| AX12 | |
| AX18 | |
| AX25 | |
| AX32 | |
| AX40 | |
| Normen | CSA 22.2 No. 14 |
| IEC/EN 60947-1 | |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| UL 508 | |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | Hauptstromkreis 600 V AC |
| Schaltleistung UL/CSA | (NC:) B600 |
| (NO:) C600 | |
| Anschlussmöglichkeit-Hauptstromkreis UL/CSA | flexibel 1/2x 16-8 AWG |
| mehrdrähtig 1/2x 16-8 AWG | |
| Anschlussmöglichkeit-Hilfsstromkreis UL/CSA | flexibel 1/2x 18-14 AWG |
| mehrdrähtig 1/2x 18-14 AWG | |
| Anzugsdrehmoment UL/CSA | Hilfsstromkreis 12 in·lb |
| Hauptstromkreis 12 in·lb | |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +55 °C |
| (kompensierter Betrieb) -25 ... +55 °C | |
| (Lagerung) -40 ... +70 °C | |
| Höchstzulässige Betriebshöhenlage | 2000 m |
| Schockfestigkeit nach IEC/EN 60068-2-27 | 25g 2 Schocks 13 ms |
| RoHS Status | nach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3) |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006525 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2021-006202 |
| RoHS Information | 2CMT2021-006277 |
| RoHS Status | nach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3) |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte) |
| Zertifikate und Deklarationen | |
| CB Zertifikat | 1SAA941013-2002 |
| CCS Zertifikat | 1SAA941000-0901 |
| CQC Zertifikat | CQC2015010309808585 |
| Konformitätserklärung - CCC | 2020980304001319 |
| Konformitätserklärung - CE | 1SAD101100-3501 |
| EAC Zertifikat | 1SAA941002-2701 |
| RMRS Zertifikat | 1SAA941000-0704 |
| UL Zertifikat | E48139-19970507 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 98 mm |
| Höhe Verpackungseinheit 1 | 82 mm |
| Länge Verpackungseinheit 1 | 47 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.17 kg |
| EAN Verpackungseinheit 1 | 4013614482557 |
| Menge Verpackungseinheit 2 | 36 Stück |
| Breite Verpackungseinheit 2 | 230 mm |
| Höhe Verpackungseinheit 2 | 310 mm |
| Länge Verpackungseinheit 2 | 380 mm |
| Bruttogewicht Verpackungseinheit 2 | 10.946 kg |
| Klassifizierungen | |
| ETIM 5 | EC000106 - Überlastrelais thermisch |
| ETIM 6 | EC000106 - Überlastrelais thermisch |
| ETIM 7 | EC000106 - Überlastrelais thermisch |
| ETIM 8 | EC000106 - Überlastrelais thermisch |
| eClass | V11.0 : 27371501 |
| UNSPSC | 39121520 |
| IDEA Granular Category Code (IGCC) | 5364 >> Overload relay |
| E-Nummer (Finnland) | 3707407 |
