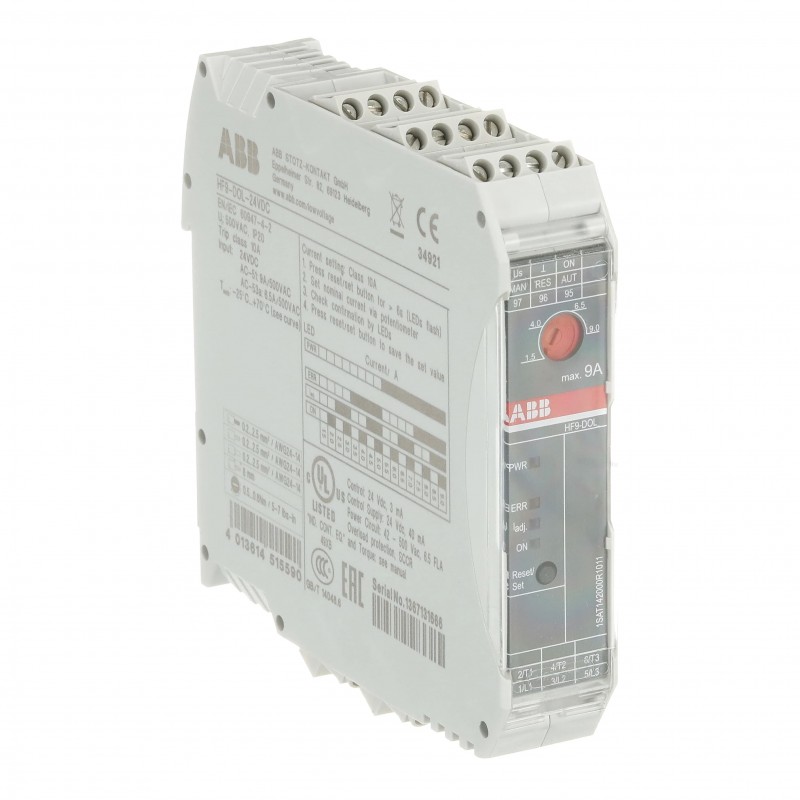

1SAT142000R1011 ABB HF9-DOL-24VDC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SAT142000R1011 ABB HF9-DOL-24VDC

1SAT142000R1011

ABB

HF9-DOL-24VDC

Elektronischer Kompaktstarter HF9-DOL, 1.5-6.5 A

Mehr Infos


Niederspannungsschaltgeräte > Motorstarter/Motorstarterkombination

Elektronische Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $247.00
Stückpreis: $247.00
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85371098
BaureiheHF
ProduktnameElektronischer Kompaktstarter
Hauptdokumente
Datenblatt, technische Information2CDC130014M0401
Montage- und Betriebsanleitung2CDC130014M0401
Maßzeichnung1SAT100401F0001
Abmessungen
Breite (Netto-Abmessung)22.5 mm
Höhe (Netto-Abmessung)99 mm
Tiefe (Netto-Abmessung)114.5 mm
Nettogewicht0.206 kg
Technische Daten
NormenIEC/EN 60947-1
IEC/EN 60947-4-2
UL 60947-1
UL 60947-4-2
FunktionDirektstarter mit Überlastschutz
VerwendungSchutz von Motoren
BemessungsbetriebsspannungHauptstromkreis 500 V AC
Betriebsspannung(Maximum) 550 V AC
(Minimum) 42 V AC
Bemessungsfrequenz (f)Hauptstromkreis 50 Hz
Hauptstromkreis 60 Hz
Bemessungssteuerspeisespannung (Us)24 V DC
Bemessungseingangsspannung (UIN)(Schaltschwelle bei Signal '0') -3 ... 9.6 V
(Schaltschwelle bei Signal '1') 19.2 ... 30 V
Bemessungsstoßspannungsfestigkeit (Uimp)Hauptstromkreis 6 kV
Bemessungsisolationsspannung (Ui)500 V
Bemessungsbetriebsstrom AC-51 (Ie)9 A
Bemessungsbetriebsstrom AC-53A (Ie)6.5 A
Bemessungssteuerspeisestrom (Is)0.04 A
Bemessungsdauerstrom (Iu)9 A
Eingangsstrom0.003 A
Schaltfrequenz≤ 2 Hz
120 starts/min
7200 starts/h
Bemessungsbetriebsleistung AC-53a (Pe)3 kW
ÜberspannungskategorieIII
ÜberlastschutzElektronischer Überlastschutz
Einstellbereich1.5 ... 9.0 A
Auslöseklasse10A
Anzahl Pole3P
Verlustleistung(Maximum) 14.6 W
(Minimum) 1.1 W
Anzahl geschützter Pole3
Mechanische LebensdauerBetriebsabläufe 10000 Zyklen
Elektrische Belastbarkeit30000000 Zyklen
Verzögerungszeit (τ)(Aus, Maximum, ausgeschaltet durch Versorgungsspannung) 500 ms
(Aus, ausgeschaltet durch Steuerspannung) 30 ms
(Aus, typisch, ausgeschaltet durch Versorgungsspannung) 25 ms
(Aus, Maximum, ausgeschaltet mit Drucktaster) 3 Sekunde(n)
(Aus, Minimum, ausgeschaltet mit Drucktaster) 0.5 Sekunde(n)
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
EinbaulagePosition 1
Anschlussmöglichkeit-Steuerstromkreisflexibel mit Aderendhülse 1/2x 1 ... 2.5 mm²
flexibel 1/2x 1 ... 2.5 mm²
starr 1x 0.5 ... 4 mm²
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1x 2 ... 2.5 mm²
flexibel 1x 2 ... 2.5 mm²
starr 1x 2 ... 2.5 mm²
Empfohlener SchraubendreherSteuerstromkreis M3
Hauptstromkreis M3
AnschlussartSchraubklemme
AnzugsdrehmomentSteuerstromkreis 0.5 ... 0.6 N·m
Hauptstromkreis 0.5 ... 0.6 N·m
AbisolierlängeSteuerstromkreis 8 mm
Hauptstromkreis 8 mm
AnsprechzeitPhasenasymmetrie 33% 120 Sekunde(n)
Phasenasymmetrie 66% 1.8 Sekunde(n)
Phasenausfall 1.8 Sekunde(n)
Verschmutzungsgrad2
PhasenausfallempfindlichJa
SchutzartGehäuse IP20
Anschlussklemmen Hauptstromkreis IP20
Kurzschlussstrom Bewertung (SCCR)(500 V AC, 30 A, Klasse J oder CC) 100 kA
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 500 V AC
Nennleistung UL/CSA(Nennschaltleistung bei Volllast (Leistungsfaktor = 0,4) 3 Hp
(Nennschaltleistung bei Volllast (Leistungsfaktor = 0,8) 6.1 Hp
Strom bei Vollast (Motoren)6.5 A
Anschlussmöglichkeit-Hauptstromkreis UL/CSAflexibel mit Aderendhülse 1x 24 ... 14 AWG
flexibel 1x 24 ... 14 AWG
starr 1x 24 ... 14 AWG
Anschlussmöglichkeit-Steuerstromkreis UL/CSAflexibel mit Aderendhülse 1x 24 ... 14 AWG
flexibel 16-8 AWG
starr 1x 24 ... 14 AWG
Anzugsdrehmoment UL/CSASteuerstromkreis 5 ... 7 in·lb
Hauptstromkreis 5 ... 7 in·lb
Safety Information
MTTF-Zeit (MTTF)43.3 Jahr(e)
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +70 °C
(kompensierter Betrieb) -40 ... + 80 °C
Höchstzulässige Betriebshöhenlageohne Derating 2000 m
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SAA983001-4501
RoHS Erklärung1SVD981001-4401
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006538
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
CCC Zertifikat1SAA918005-3802
cUL ZertifikatcUL E191658
Konformitätserklärung - CCC2020970304003456
Konformitätserklärung - CE1SAD938504-0195
Konformitätserklärung - UKCA1SAD938501-1195
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1150 mm
Länge Verpackungseinheit 1115 mm
Höhe Verpackungseinheit 134 mm
Bruttogewicht Verpackungseinheit 10.306 kg
EAN Verpackungseinheit 14013614515590
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)B
ETIM 9EC001037 - Motorstarter/Motorstarterkombination
ETIM 10EC001037 - Motorstarter/Motorstarterkombination
eClassV11.0 : 27370905
UNSPSC39121521
IDEA Granular Category Code (IGCC)4727 >> Motor starter controls
E-Nummer (Finnland)3707542
E-Nummer (Norwegen)4102018
E-Nummer (Schweden)3210490

ETIM for 1SAT142000R1011 Niederspannungsschaltgeräte (EC001037)
Merkmal Wert
Art des Motorstarters (EF009598) Direktstarter (DOL)
Mit Kurzschlussauslöser (EF006691) Nein
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig (EF009599) 1.50 kW
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 3 kW
Bemessungsbetriebsstrom Ie (EF001443) 9 A
Bemessungsbetriebsstrom bei AC-3, 400 V (EF009602) 6.5 A
Überlastauslöser Stromeinstellung (EF002336) 1.5 A
Umgebungstemperatur, Obergrenze ohne Einschränkungen (EF009603) 80 °C
Temperaturkompensierter Überlastschutz (EF009604) Ja
Tragschienenmontage möglich (EF003972) Ja
Mit Trafo (EF000278) Nein
Anzahl der Befehlsstellen (EF001372) 16
Geeignet für NOT-AUS (EF001433) Nein
Anzahl der Leuchtmelder (EF001965) 4
Externer Reset möglich (EF003426) Ja
Mit Sicherung (EF006693) Nein
Unterstützt Protokoll für TCP/IP (EF003050) Nein
Unterstützt Protokoll für PROFIBUS (EF003052) Nein
Unterstützt Protokoll für CAN (EF003053) Nein
Unterstützt Protokoll für INTERBUS (EF003054) Nein
Unterstützt Protokoll für ASI (EF003051) Nein
Unterstützt Protokoll für Modbus (EF003057) Nein
Unterstützt Protokoll für Data-Highway (EF003058) Nein
Unterstützt Protokoll für DeviceNet (EF003059) Nein
Unterstützt Protokoll für SUCONET (EF003060) Nein
Unterstützt Protokoll für LON (EF003017) Nein
Unterstützt Protokoll für PROFINET IO (EF007525) Nein
Unterstützt Protokoll für PROFINET CBA (EF007524) Nein
Unterstützt Protokoll für SERCOS (EF006657) Nein
Unterstützt Protokoll für Foundation Fieldbus (EF007522) Nein
Unterstützt Protokoll für EtherNet/IP (EF007521) Nein
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) Nein
Unterstützt Protokoll für DeviceNet Safety (EF007520) Nein
Unterstützt Protokoll für INTERBUS-Safety (EF006662) Nein
Unterstützt Protokoll für PROFIsafe (EF007526) Nein
Unterstützt Protokoll für SafetyBUS p (EF007527) Nein
Unterstützt Protokoll für sonstige Bussysteme (EF003062) Nein
