ABBElektronische Motorschutzrelais 1SAM401923R1003 ABB Netzteil Block S2-M3-50

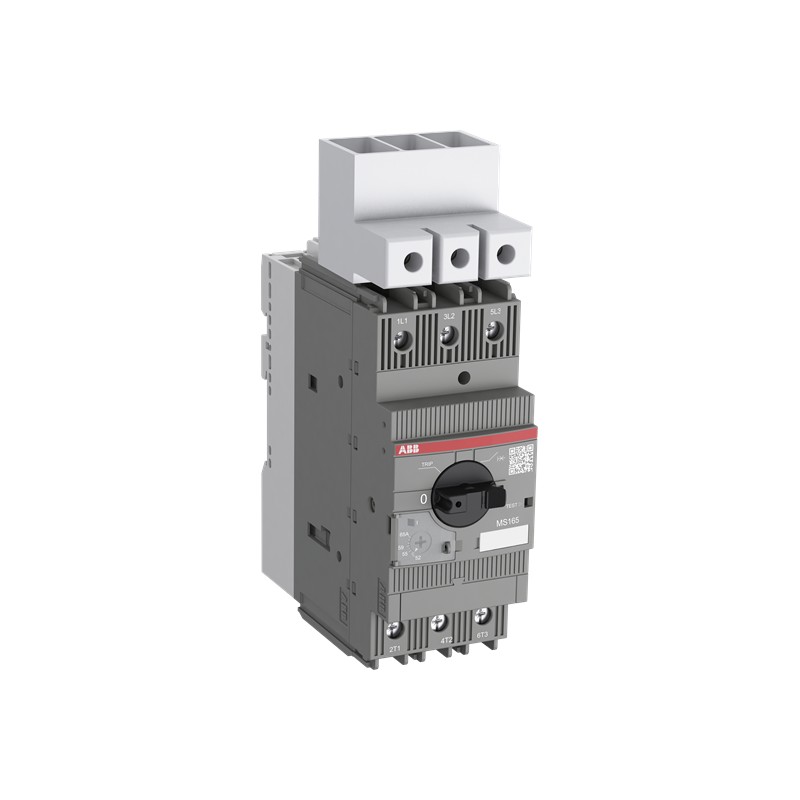

ABB 1SAM401923R1003 1SAM401923R1003 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

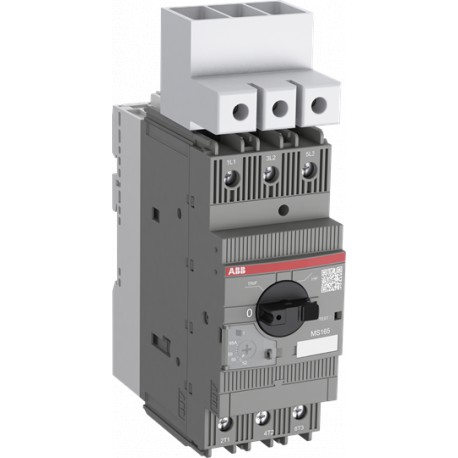

1SAM401923R1003 ABB Netzteil Block S2-M3-50

Artikel-Nr.: 1SAM401923R1003

Hersteller: ABB

Beschreibung:

Netzteil Block S2-M3-50
3-Phasen-Einspeiseblock Flach, für MS/MO165, 50 mm², Type E

Kategorien:

  • Energieverteilsysteme/Schaltanlagen > Hauptleitungsklemme
  • ABB > Elektronische Motorschutzrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 42,14 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 7-8 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85369010
Hauptdokumente
Datenblatt, technische Information1SBC100214C0202
Montage- und Betriebsanleitung2CDC131081M6801
Montage- und Betriebsanleitung Teil 31SBC100214C0202
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)54 mm
Höhe (Netto-Abmessung)65 mm
Tiefe (Netto-Abmessung)59.3 mm
Nettogewicht0.172 kg
Technische Daten
Bemessungsbetriebsspannung690 V AC
250 V DC
Bemessungsbetriebsstrom (Ie)125 A
Anzahl Pole3P
SchutzartIP20
AnschlussartSchraubklemme
Anschlussmöglichkeit-Hauptstromkreisflexibel 1x 10 ... 50 mm²
starr 1x 10 ... 50 mm²
AnzugsdrehmomentHauptstromkreis 6 N·m
AbisolierlängeHauptstromkreis 16 mm
NormenIEC/EN 60947-1
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
AnmerkungenUL / CSA Type E/F und IEC
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V AC
Anschlussmöglichkeit-Hauptstromkreis UL/CSAflexibel 1x 8-0 AWG
mehrdrähtig 1x 8-0 AWG
Anzugsdrehmoment UL/CSAHauptstromkreis 54 in·lb
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +60 °C
(Lagerung) -50 ... +85 °C
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SAA963005-4502
RoHS Erklärung1SAA963006-4501
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIPDeutschland (DE)
Vereinfachtes SCIPItalien (IT)
Frankreich (FR)
Estland (EE)
Belgien (BE)
Tschechische Republik (CZ)
Portugal (PT)
Dänemark (DK)
Norwegen (NO)
Kroatien (CR)
Deutschland (DE)
Ungarn (HU)
Spanien (ES)
Polen (PL)
Niederlande (NL)
Schweden (SE)
Bulgarien (BG)
Finnland (FI)
Griechenland (GR)
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006539
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
Konformitätserklärung - CE1SAD101100-3411
Konformitätserklärung - UKCA1SAD201100-3411
UL ZertifikatE121190-20000619
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 180 mm
Länge Verpackungseinheit 159 mm
Höhe Verpackungseinheit 164 mm
Bruttogewicht Verpackungseinheit 10.19 kg
EAN Verpackungseinheit 14013614555725
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)X
ETIM 9EC000275 - Hauptleitungsklemme
ETIM 10EC000275 - Hauptleitungsklemme
eClassV11.0 : 27400603
UNSPSC39121410
IDEA Granular Category Code (IGCC)4561 >> Power Blocks & Distribution Blocks

ETIM for 1SAM401923R1003 Energieverteilsysteme/Schaltanlagen (EC000275)

MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameNennstrom (EF000001)
Merkmalswert125 A
MerkmalsnameAnschlussart (EF000124)
Merkmalswertschrauben
MerkmalsnameMontageart (EF000003)
MerkmalswertSchraube
MerkmalsnameAnzahl der Eingänge (EF000318)
Merkmalswert3
MerkmalsnameAnzahl der Ausgänge (EF000319)
Merkmalswert3
MerkmalsnameGeeignet für massive Leiter (EF007816)
MerkmalswertJa
MerkmalsnameGeeignet für mehrdrähtige Leiter (EF007818)
MerkmalswertJa
MerkmalsnameGeeignet für feindrähtige Leiter (EF007804)
MerkmalswertJa
MerkmalsnameGeeignet für feindrähtige Leiter ohne Aderendhülse (EF016327)
MerkmalswertJa
MerkmalsnameGeeignet für feinstdrähtige Leiter (EF016328)
MerkmalswertJa
MerkmalsnameGeeignet für feinstdrähtige Leiter ohne Aderendhülse (EF016329)
MerkmalswertJa
MerkmalsnameLeiterquerschnitt Zugang (EF016330)
Merkmalswert10 mm²
MerkmalsnameLeiterquerschnitt Abgang (EF016331)
Merkmalswert10 mm²
MerkmalsnameLeiterquerschnitt Zugang AWG (EF016332)
Merkmalswert0
MerkmalsnameBerührungssicher (EF004521)
MerkmalswertJa
MerkmalsnameHöhe (EF000040)
Merkmalswert65 mm
MerkmalsnameBreite (EF000008)
Merkmalswert54 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert59.3 mm
