ABBElektronische Motorschutzrelais 1SAM350010R1014 ABB MS132-25K Schiebmotorschutz

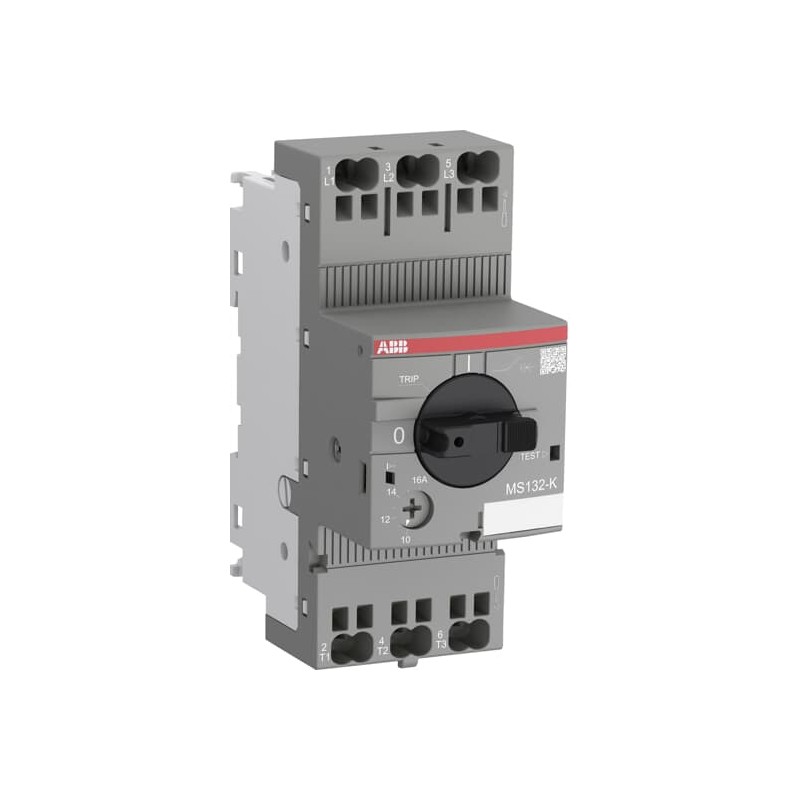

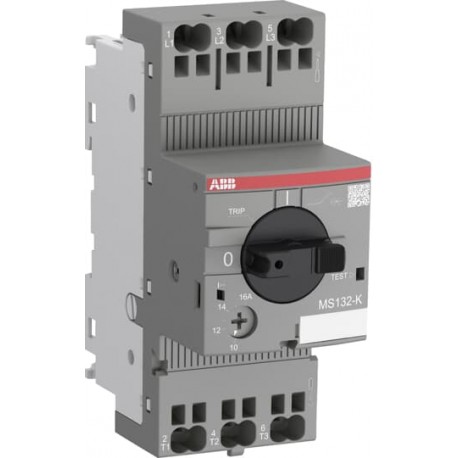

ABB 1SAM350010R1014 1SAM350010R1014 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SAM350010R1014 ABB MS132-25K Schiebmotorschutz

Artikel-Nr.: 1SAM350010R1014

Hersteller: ABB

Beschreibung:

MS132-25K Schiebmotorschutz
MS132-25 Motorschutzschalter Push-In
MS132-25K Motorschutzschalter 20 ... 25 A

Kategorien:

  • Niederspannungsschaltgeräte > Leistungsschalter für Motorschutz
  • ABB > Elektronische Motorschutzrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 86,99 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 7-8 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85362010
Hauptdokumente
Datenblatt, technische Information1SBC100212C0203
Montage- und Betriebsanleitung2CDC131120M6801
Montage- und Betriebsanleitung Teil 22CDC131060M0202
Ex Bedienungsanleitung2CDC131063M6801
Zeit-Strom-Kennlinie1SAM300505F0014
I²t Charakteristic1SAM300507F0001
1SAM300507F0003
Abschaltstrom-Charakteristik1SAM300508F0001
1SAM300508F0003
CAD Maßzeichnung2CDC001079B0201
Installationsvideo9AKK108466A6074
9AKK108466A6068
Marketing-Video9AKK107991A4712
2CDC131153V0201
Abmessungen
Breite (Netto-Abmessung)45 mm
Höhe (Netto-Abmessung)112 mm
Tiefe (Netto-Abmessung)87 mm
Nettogewicht0.316 kg
Technische Daten
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(230 V AC) 50 kA
(250 V DC) 3-polig in Reihe 10 kA
(400 V AC) 50 kA
(440 V AC) 30 kA
(500 V AC) 10 kA
(690 V AC) 3 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(230 V AC) 50 kA
(400 V AC) 50 kA
(440 V AC) 30 kA
(500 V AC) 10 kA
(690 V AC) 3 kA
Bemessungsauslösestrom der unverzögerten Auslösung (Ii)375 A
Einstellbereich20 ... 25 A
Bemessungsbetriebsleistung AC-3 (Pe)(400 V dreiphasig) 11 kW
Bemessungsbetriebsleistung AC-3e (Pe)(400 V dreiphasig) 11 kW
BemessungsbetriebsspannungHauptstromkreis 690 V AC
Hauptstromkreis 250 V DC
Bemessungsbetriebsstrom (Ie)25 A
Bemessungsbetriebsstrom AC-3 (Ie)25 A
Bemessungsbetriebsstrom AC-3e (Ie)25 A
Bemessungsbetriebsstrom DC-5 (Ie)25 A
Bemessungsfrequenz (f)Hauptstromkreis 50 Hz
Hauptstromkreis 60 Hz
Betriebsfrequenz (fsw)0 ... 400 Hz
Bemessungsstoßspannungsfestigkeit (Uimp)Hauptstromkreis 6 kV
Bemessungsisolationsspannung (Ui)690 V
Verlustleistungbei Bemessungsbedingungen pro Pol 1.8 ... 2.8 W
Anzahl Pole3P
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(Hauptstromkreis) 25 A
SchutzartGehäuse IP20
Anschlussklemmen Hauptstromkreis IP20
Verschmutzungsgrad3
Elektrische Belastbarkeit50000 Zyklen
Mechanische LebensdauerBetriebsabläufe 100000 Zyklen
AnschlussartPush-In Klemme
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1/2x 0.5 ... 4 mm²
flexibel mit isolierter Aderendhülse 1x 0.5 ... 4 mm²
flexibel mit isolierter Aderendhülse 2x 0.5 ... 2.5 mm²
flexibel 1/2x 0.75 ... 4 mm²
starr 1/2x 1 ... 2.5 mm²
mehrdrähtig 1/2x 1 ... 6 mm²
AbisolierlängeHauptstromkreis 12 mm
Empfohlener SchraubendreherNr. 2 Pozidriv
EinbaulagePosition 1 bis 6
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Mindestmontageabständeelektrisch leitende Platte, horizontal, bis 400 V 0 mm
elektrisch leitende Platte, horizontal, bis 690 V 1.5 mm
elektrisch leitende Platte, vertikal 75 mm
anderes Gerät gleichen Typs, horizontal 0 mm
anderes Gerät gleichen Typs, vertikal 150 mm
BedienteilausführungDrehgriff
SchaltstellungsanzeigeEIN / AUS / TRIP
NormenIEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
IEC 60335-2-40 A2L
AnmerkungenUL508 Selbstgeschützte Kombinations-Motorsteuerung (Typ E) in Kombination mit Klemmenabstandshalter TS1-M3-K
Technische Daten UL/CSA
Kurzschlussstrom Bewertung (SCCR)selbstgeschützte manuelle Kombinationssteuerungen, Typ E, 480Y / 277 V AC) 30 kA
(alle UL-gelisteten Sicherungen oder Leistungsschalter, Gruppeninstallationen, 480 V AC) 30 kA
(alle UL-gelisteten Sicherungen oder Leistungsschalter, Gruppeninstallationen, 600 V AC) 18 kA
(alle UL-gelisteten Sicherungen oder Leistungsschalter, Motorschutzschalter, 480 V AC) 30 kA
(alle UL-gelisteten Sicherungen oder Leistungsschalter, Motorschutzschalter, 600 V AC) 18 kA
(alle UL-gelisteten Sicherungen oder Leistungsschalter, Abzweigschutz in Gruppeninstallationen 480Y / 277 V AC) 30 kA
(alle UL-gelisteten Sicherungen oder Leistungsschalter, Abzweigschutz in Gruppeninstallationen, 600Y / 347 V AC) 18 kA
Maximale Betriebsspannung UL/CSAHilfsstromkreis 250 V AC/DC
Hauptstromkreis 600 V AC
Nennleistung UL/CSA(200 V AC dreiphasig) 5 Hp
(208 V AC dreiphasig) 7.5 Hp
(220 ... 240 V AC dreiphasig) 7.5 Hp
(440 ... 480 V AC dreiphasig) 15 Hp
(550 ... 600 V AC dreiphasig) 20 Hp
Strom bei Vollast (Motoren)(200 V AC dreiphasig) 17.5 A
(208 V AC dreiphasig) 24.2 A
(220 ... 240 V AC dreiphasig) 22 A
(440 ... 480 V AC dreiphasig) 21 A
(550 ... 600 V AC dreiphasig) 22 A
Strom bei blockiertem Motor(200 V AC dreiphasig) 105.8 A
(208 V AC dreiphasig) 140 A
(220 ... 240 V AC dreiphasig) 127 A
(440 ... 480 V AC dreiphasig) 116 A
(550 ... 600 V AC dreiphasig) 116 A
Allgemeine Gebrauchsklasse UL/CSA(600 V AC) 25 A
Anschlussmöglichkeit-Hauptstromkreis UL/CSAmehrdrähtig 1/2x 18-10 AWG
mehrdrähtig 1x 8 AWG
Umgebungsbedingungen
Umgebungstemperatur(in Gehäusenähe) 0 ... +40 °C
(Betrieb) -25 ... +70 °C
(kompensierter Betrieb) -25 ... +60 °C
(Lagerung) -50 ... +80 °C
UmgebungstemperaturkompensationJa
Höchstzulässige Betriebshöhenlage2000 m
Schockfestigkeit nach IEC/EN 60068-2-2711 ms pulsierend 25g
Vibrationsfestigkeit nach IEC/EN 60068-2-65g 3 ... 150 Hz
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SAA963005-4502
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006539
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SAC200333H0001
Umweltprodukterklärung - EPD1SAC200360H0001
1SAC200385H0001
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SAA963000-4601
ABS Zertifikat1SAA963001-0101
Atex Zertifikat1SAA963000-3902
CB Zertifikat1SAA963002-2002
CCC Zertifikat2024010307658958
CQC ZertifikatCQC2017010307034621
Abschaltstrom-Charakteristik1SAM300508F0001
1SAM300508F0003
Konformitätserklärung - CCC2020980307004600
Konformitätserklärung - CE1SAD101100-3402
Konformitätserklärung - UKCA1SAD201100-3402
DNV GL Zertifikat1SAA963001-0304
EAC Zertifikat1SAA963004-2701
IECEx Zertifikat1SAA963000-4001
KC Zertifikat1SAA963002-1502
RINA Zertifikat1SAA963002-0802
UL ZertifikatE137861-20090225
E345003-20090225
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 150 mm
Länge Verpackungseinheit 1117 mm
Höhe Verpackungseinheit 182 mm
Bruttogewicht Verpackungseinheit 10.342 kg
EAN Verpackungseinheit 14013614400445
Menge Verpackungseinheit 2Karton 28 Stück
Breite Verpackungseinheit 2280 mm
Länge Verpackungseinheit 2395 mm
Höhe Verpackungseinheit 2210 mm
Bruttogewicht Verpackungseinheit 214.026 kg
EAN Verpackungseinheit 24013614522864
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)F
ETIM 9EC000074 - Leistungsschalter für Motorschutz
ETIM 10EC000074 - Leistungsschalter für Motorschutz
eClassV11.0 : 27370401
UNSPSC39121521
IDEA Granular Category Code (IGCC)4731 >> Manual Starters
E-Nummer (Finnland)3707843
E-Nummer (Schweden)3110462

ETIM for 1SAM350010R1014 Niederspannungsschaltgeräte (EC000074)

MerkmalsnameÜberlastauslöser Stromeinstellung (EF002336)
Merkmalswert20 A
MerkmalsnameEinstellbereich des unverzögerten Kurzschlussauslösers (EF007131)
Merkmalswert375 A
MerkmalsnameMit thermischem Überlastschutz (EF006233)
MerkmalswertJa
MerkmalsnamePhasenausfallempfindlich (EF007400)
MerkmalswertJa
MerkmalsnameAuslösetechnik (EF007007)
Merkmalswertthermomagnetisch
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert250 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert25 A
MerkmalsnameBemessungsbetriebsleistung bei AC-3, 230 V (EF007025)
Merkmalswert11 kW
MerkmalsnameBemessungsbetriebsleistung bei AC-3, 400 V (EF001364)
Merkmalswert11 kW
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertFederzuganschluss
MerkmalsnameAusführung des Betätigungselements (EF006976)
MerkmalswertDrehknopf
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameMit integriertem Hilfsschalter (EF001387)
MerkmalswertNein
MerkmalsnameMit integriertem Unterspannungsauslöser (EF001390)
MerkmalswertNein
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameBemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC (EF007049)
Merkmalswert50 kA
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
MerkmalsnameHöhe (EF000040)
Merkmalswert112 mm
MerkmalsnameBreite (EF000008)
Merkmalswert45 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert87 mm
