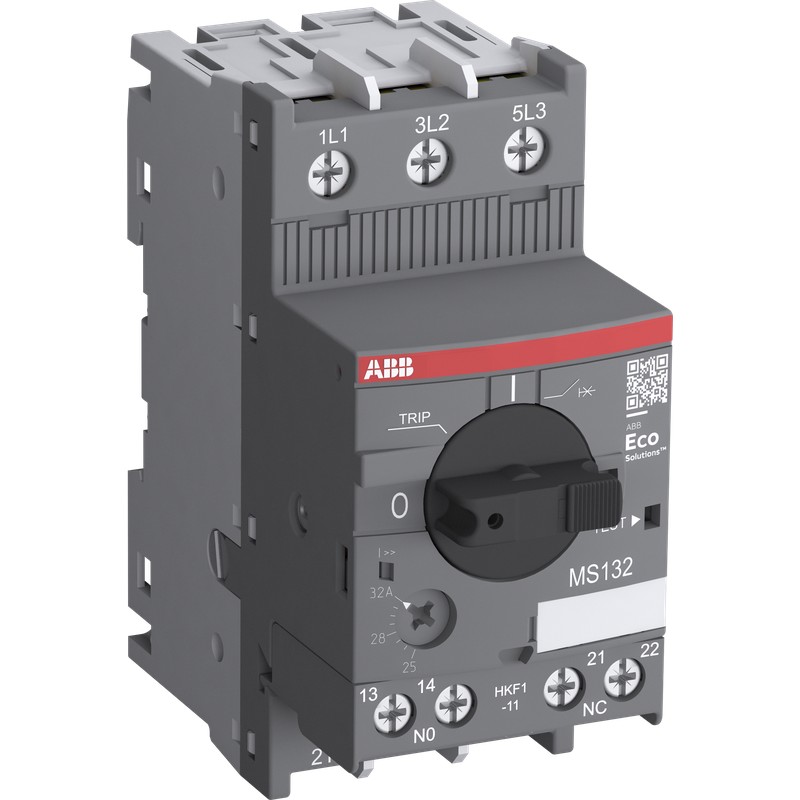

1SAM350005R1011 ABB MS132-16-HKF1-11 Manueller Motorstarter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SAM350005R1011 ABB MS132-16-HKF1-11 Manueller Motorstarter

1SAM350005R1011

ABB

MS132-16-HKF1-11 Manueller Motorstarter

MS132-16-HKF1-11 Motorschutzschalter 10 ... 16 A

Mehr Infos


Elektronische Motorschutzrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85362010
Hauptdokumente
Datenblatt, technische Information2CDC131021D0202
Montage- und Betriebsanleitung2CDC131022M6802
Montage- und Betriebsanleitung Teil 22CDC131060M0202
Zeit-Strom-Kennlinie1SAM300505F0011
I²t Charakteristic1SAM300507F0001
1SAM300507F0003
Abschaltstrom-Charakteristik1SAM300508F0001
1SAM300508F0003
CAD Maßzeichnung2CDC001079B0201
Maßzeichnung1SAM300402F0002
Abmessungen
Breite (Netto-Abmessung)45 mm
Höhe (Netto-Abmessung)97.8 mm
Tiefe (Netto-Abmessung)86.55 mm
Nettogewicht0.326 kg
Technische Daten
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(230 V AC) 100 kA
(250 V DC) 3-polig in Reihe 10 kA
(400 V AC) 100 kA
(440 V AC) 30 kA
(500 V AC) 20 kA
(690 V AC) 3 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(230 V AC) 100 kA
(400 V AC) 100 kA
(440 V AC) 30 kA
(500 V AC) 20 kA
(690 V AC) 3 kA
Bemessungsauslösestrom der unverzögerten Auslösung (Ii)240 A
Einstellbereich10 ... 16 A
Bemessungsbetriebsleistung AC-3 (Pe)(400 V dreiphasig) 7.5 kW
Bemessungsbetriebsleistung AC-3e (Pe)(400 V dreiphasig) 7.5 kW
BemessungsbetriebsspannungHauptstromkreis 690 V AC
Hauptstromkreis 250 V DC
Bemessungsbetriebsstrom (Ie)16 A
Bemessungsbetriebsstrom AC-3 (Ie)16 A
Bemessungsbetriebsstrom AC-3e (Ie)16 A
Bemessungsbetriebsstrom DC-5 (Ie)16 A
Bemessungsfrequenz (f)Hauptstromkreis 50 Hz
Hauptstromkreis 60 Hz
Betriebsfrequenz (fsw)0 ... 400 Hz
Bemessungsstoßspannungsfestigkeit (Uimp)Hauptstromkreis 6 kV
Bemessungsisolationsspannung (Ui)690 V
Verlustleistungbei Bemessungsbedingungen pro Pol 1.1 ... 2.8 W
Anzahl Pole3P
Angebaute Hilfskontakte1 S, 1 Ö
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(Hauptstromkreis) 16 A
SchutzartGehäuse IP20
Anschlussklemmen Hauptstromkreis IP10
Verschmutzungsgrad3
Elektrische Belastbarkeit50000 Zyklen
Mechanische LebensdauerBetriebsabläufe 100000 Zyklen
AnschlussartSchraubklemme
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 6 mm²
flexibel mit isolierter Aderendhülse 1/2x 0.75 ... 6 mm²
flexibel 1/2x 1 ... 2.5 mm²
flexibel 1/2x 2.5 ... 6 mm²
starr 1/2x 1 ... 2.5 mm²
starr 1/2x 2.5 ... 6 mm²
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 1.5 mm²
flexibel mit isolierter Aderendhülse 1/2x 0.75 ... 1.5 mm²
flexibel 1/2x 0.75 ... 1.5 mm²
starr 1/2x 1 ... 1.5 mm²
AnzugsdrehmomentHilfsstromkreis 0.8 ... 1.2 N·m
Hauptstromkreis 2 N·m
AbisolierlängeHilfsstromkreis 8 mm
Hauptstromkreis 10 mm
Empfohlener SchraubendreherNr. 2 Pozidriv
EinbaulagePosition 1 bis 6
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Mindestmontageabständeelektrisch leitende Platte, horizontal, bis 400 V 0 mm
elektrisch leitende Platte, horizontal, bis 690 V 1.5 mm
elektrisch leitende Platte, vertikal 75 mm
anderes Gerät gleichen Typs, horizontal 0 mm
anderes Gerät gleichen Typs, vertikal 150 mm
BedienteilausführungDrehgriff
SchaltstellungsanzeigeEIN / AUS / TRIP
NormenIEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
IEC 60335-2-40 A2L
AnmerkungenUL508 Selbstgeschützte Kombinations-Motorsteuerung (Typ E) in Kombination mit Einspeiseblock S1-M3-xx
Technische Daten UL/CSA
Kurzschlussstrom Bewertung (SCCR)selbstgeschützte manuelle Kombinationssteuerungen, Typ E, 480Y / 277 V AC) 30 kA
(alle UL-gelisteten Sicherungen oder Leistungsschalter, Gruppeninstallationen, 480 V AC) 35 kA
(alle UL-gelisteten Sicherungen oder Leistungsschalter, Gruppeninstallationen, 600 V AC) 35 kA
(alle UL-gelisteten Sicherungen oder Leistungsschalter, Motorschutzschalter, 480 V AC) 30 kA
(alle UL-gelisteten Sicherungen oder Leistungsschalter, Motorschutzschalter, 600 V AC) 18 kA
(alle UL-gelisteten Sicherungen oder Leistungsschalter, Abzweigschutz in Gruppeninstallationen 480Y / 277 V AC) 30 kA
(alle UL-gelisteten Sicherungen oder Leistungsschalter, Abzweigschutz in Gruppeninstallationen, 600Y / 347 V AC) 18 kA
Maximale Betriebsspannung UL/CSAHilfsstromkreis 250 V AC/DC
Hauptstromkreis 600 V AC
Nennleistung UL/CSA(200 V AC dreiphasig) 3 Hp
(208 V AC dreiphasig) 3 Hp
(220 ... 240 V AC dreiphasig) 5 Hp
(440 ... 480 V AC dreiphasig) 10 Hp
(550 ... 600 V AC dreiphasig) 10 Hp
Strom bei Vollast (Motoren)(200 V AC dreiphasig) 11 A
(208 V AC dreiphasig) 10.6 A
(220 ... 240 V AC dreiphasig) 15.2 A
(440 ... 480 V AC dreiphasig) 14 A
(550 ... 600 V AC dreiphasig) 11 A
Strom bei blockiertem Motor(200 V AC dreiphasig) 73.6 A
(208 V AC dreiphasig) 71 A
(220 ... 240 V AC dreiphasig) 92 A
(440 ... 480 V AC dreiphasig) 81 A
(550 ... 600 V AC dreiphasig) 64.8 A
Allgemeine Gebrauchsklasse UL/CSA(600 V AC) 16 A
Anschlussmöglichkeit-Hauptstromkreis UL/CSAflexibel 1/2x 16-8 AWG
mehrdrähtig 1/2x 16-8 AWG
Anschlussmöglichkeit-Hilfsstromkreis UL/CSAflexibel 1/2x 16-14 AWG
mehrdrähtig 1/2x 16-14 AWG
Anzugsdrehmoment UL/CSAHilfsstromkreis 7 in·lb
Hauptstromkreis 18 in·lb
Schaltleistung UL/CSAB300
R300
Umgebungsbedingungen
Umgebungstemperatur(in Gehäusenähe) 0 ... +40 °C
(Betrieb) -25 ... +70 °C
(kompensierter Betrieb) -25 ... +60 °C
(Lagerung) -50 ... +80 °C
UmgebungstemperaturkompensationJa
Höchstzulässige Betriebshöhenlage2000 m
Schockfestigkeit nach IEC/EN 60068-2-2711 ms pulsierend 25g
Vibrationsfestigkeit nach IEC/EN 60068-2-65g 3 ... 150 Hz
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SAA963005-4502
RoHS Erklärung1SAA963006-4501
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006539
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SAC200332H0001
Umweltprodukterklärung - EPD1SAC200360H0001
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SAA963000-4601
ABS Zertifikat1SAA963001-0101
Atex Zertifikat1SAA963000-3902
BV Zertifikat1SAA963001-0201
CB Zertifikat1SAA963002-2002
CCC Zertifikat2024010307658958
CQC ZertifikatCQC2017010307034621
Abschaltstrom-Charakteristik1SAM300508F0001
1SAM300508F0003
Konformitätserklärung - CCC2020980307004600
Konformitätserklärung - CE1SAD101100-3402
Konformitätserklärung - UKCA1SAD201100-3402
DNV Zertifikat1SAA963001-0303
EAC Zertifikat1SAA963000-2701
GL Zertifikat1SAA963001-0401
KC Zertifikat1SAA963002-1502
LR Zertifikat1SAA963001-0502
RINA Zertifikat1SAA963002-0802
RMRS Zertifikat1SAA918000-0704
UL ZertifikatE137861-20090225
E345003-20090225
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 192 mm
Länge Verpackungseinheit 1102 mm
Höhe Verpackungseinheit 150 mm
Bruttogewicht Verpackungseinheit 10.341 kg
EAN Verpackungseinheit 14013614404511
Menge Verpackungseinheit 2Karton 40 Stück
Breite Verpackungseinheit 2280 mm
Länge Verpackungseinheit 2395 mm
Höhe Verpackungseinheit 2210 mm
Bruttogewicht Verpackungseinheit 214.026 kg
EAN Verpackungseinheit 24013614409165
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)F
ETIM 9EC000074 - Leistungsschalter für Motorschutz
ETIM 10EC000074 - Leistungsschalter für Motorschutz
eClassV11.0 : 27370401
UNSPSC39121521
IDEA Granular Category Code (IGCC)4731 >> Manual Starters
E-Nummer (Finnland)3705910

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 70 Mbytes
