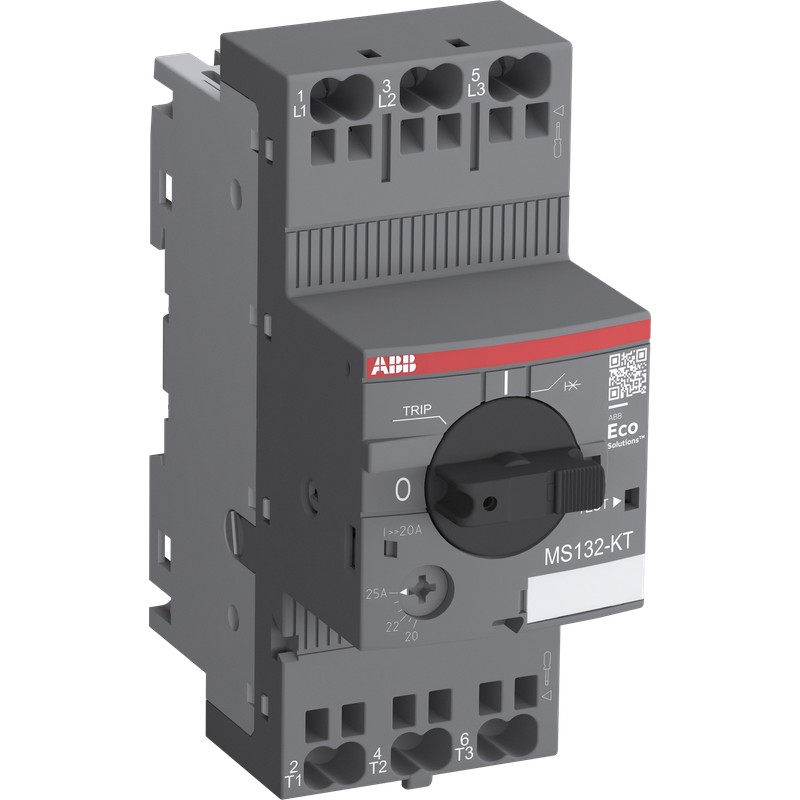

1SAM340010R1005 ABB MS132-1.0KT Motorschutzgitter Trafo Pushin Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SAM340010R1005 ABB MS132-1.0KT Motorschutzgitter Trafo Pushin

1SAM340010R1005

ABB

MS132-1.0KT Motorschutzgitter Trafo Pushin

MS132-1.0KT Transformatorschutzschalter 0.63 ... 1.0 A

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Elektronische Motorschutzrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $101.44
Stückpreis: $101.44
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85362010
Hauptdokumente
Datenblatt, technische Information2CDC131058D0201
Montage- und Betriebsanleitung2CDC131158M6801
Montage- und Betriebsanleitung Teil 22CDC131060M0202
Zeit-Strom-Kennlinie1SAM300535F0005
I²t Charakteristic1SAM300517F0001
Abschaltstrom-Charakteristik1SAM300518F0001
CAD Maßzeichnung2CDC001079B0201
Marketing-Video9AKK107991A4712
2CDC131153V0201
Abmessungen
Breite (Netto-Abmessung)45 mm
Höhe (Netto-Abmessung)112 mm
Tiefe (Netto-Abmessung)87 mm
Nettogewicht0.256 kg
Technische Daten
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(230 V AC) 100 kA
(400 V AC) 100 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(400 V AC) 100 kA
Bemessungsauslösestrom der unverzögerten Auslösung (Ii)20 A
Einstellbereich0.63 ... 1.0 A
BemessungsbetriebsspannungHauptstromkreis 690 V AC
Bemessungsbetriebsstrom (Ie)1 A
Bemessungsfrequenz (f)Hauptstromkreis 50 Hz
Hauptstromkreis 60 Hz
Betriebsfrequenz (fsw)0 ... 400 Hz
Bemessungsstoßspannungsfestigkeit (Uimp)Hauptstromkreis 6 kV
Bemessungsisolationsspannung (Ui)690 V
Verlustleistungbei Bemessungsbedingungen pro Pol 0.6 ... 1.5 W
Anzahl Pole3P
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(Hauptstromkreis) 1 A
SchutzartGehäuse IP20
Anschlussklemmen Hauptstromkreis IP20
Verschmutzungsgrad3
Elektrische Belastbarkeit50000 Zyklen
Mechanische LebensdauerBetriebsabläufe 100000 Zyklen
AnschlussartPush-In Klemme
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1/2x 0.5 ... 4 mm²
flexibel mit isolierter Aderendhülse 1x 0.5 ... 4 mm²
flexibel mit isolierter Aderendhülse 2x 0.5 ... 2.5 mm²
flexibel 1/2x 0.75 ... 4 mm²
starr 1/2x 1 ... 2.5 mm²
mehrdrähtig 1/2x 1 ... 6 mm²
AbisolierlängeHauptstromkreis 12 mm
EinbaulagePosition 1 bis 6
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Mindestmontageabständeelektrisch leitende Platte, vertikal 75 mm
anderes Gerät gleichen Typs, horizontal 9 mm
anderes Gerät gleichen Typs, vertikal 150 mm
BedienteilausführungDrehgriff
SchaltstellungsanzeigeEIN / AUS / TRIP
NormenIEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
IEC 60335-2-40 A2L
Technische Daten UL/CSA
Kurzschlussstrom Bewertung (SCCR)(alle UL-gelisteten Sicherungen oder Leistungsschalter, Abzweigschutz in Gruppeninstallationen 480Y / 277 V AC) 65 kA
(alle UL-gelisteten Sicherungen oder Leistungsschalter, Abzweigschutz in Gruppeninstallationen, 600Y / 347 V AC) 47 kA
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V AC
Strom bei Vollast (Motoren)(120 V AC einphasig) 1 A
(220 ... 240 V AC einphasig) 1 A
Strom bei blockiertem Motor(120 V AC einphasig) 6 A
(220 ... 240 V AC einphasig) 6 A
Anschlussmöglichkeit-Hauptstromkreis UL/CSAmehrdrähtig 1/2x 18-10 AWG
mehrdrähtig 1x 8 AWG
Umgebungsbedingungen
Umgebungstemperatur(in Gehäusenähe) 0 ... +40 °C
(Betrieb) -25 ... +70 °C
(kompensierter Betrieb) -25 ... +60 °C
(Lagerung) -50 ... +80 °C
UmgebungstemperaturkompensationJa
Höchstzulässige Betriebshöhenlage2000 m
Schockfestigkeit nach IEC/EN 60068-2-2711 ms pulsierend 25g
Vibrationsfestigkeit nach IEC/EN 60068-2-65g 3 ... 150 Hz
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SAA963005-4502
RoHS Erklärung1SAA963006-4501
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006539
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SAC200333H0001
Umweltprodukterklärung - EPD1SAC200360H0001
1SAC200385H0001
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SAA963000-4601
CCC Zertifikat2024010307658958
CQC ZertifikatCQC2017010307034621
Abschaltstrom-Charakteristik1SAM300518F0001
Konformitätserklärung - CCC2020980307004600
Konformitätserklärung - CE1SAD101100-3404
Konformitätserklärung - UKCA1SAD201100-3404
KC Zertifikat1SAA963002-1502
RMRS Zertifikat1SAA918000-0704
UL ZertifikatE137861-20090225
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 150 mm
Länge Verpackungseinheit 1117 mm
Höhe Verpackungseinheit 182 mm
Bruttogewicht Verpackungseinheit 10.282 kg
EAN Verpackungseinheit 14013614535154
Menge Verpackungseinheit 2Karton 28 Stück
Breite Verpackungseinheit 2280 mm
Länge Verpackungseinheit 2395 mm
Höhe Verpackungseinheit 2210 mm
Bruttogewicht Verpackungseinheit 213.386 kg
EAN Verpackungseinheit 24013614535475
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)F
ETIM 9EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 10EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
eClassV11.0 : 27370409
UNSPSC39121601
IDEA Granular Category Code (IGCC)4813 >> Circuit breakers
E-Nummer (Finnland)3709082

ETIM for 1SAM340010R1005 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 1 A
Bemessungsspannung (EF003977) 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) 100 kA
Überlastauslöser Stromeinstellung (EF002336) 0.63 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 20 A
Integrierter Erdschlussschutz (EF007296) Nein
Anschlussart Hauptstromkreis (EF006819) Federzuganschluss
Gerätebauart (EF008240) Komplettgerät im Gehäuse
Geeignet für Hutschienenmontage (EF007250) Ja
Hutschienenmontage optional (EF008904) Ja
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Mit Ausgelöstmelder (EF007006) Ja
Polzahl (EF001391) 3
Position des Anschlusses für Hauptstromkreis (EF006671) vorne
Ausführung des Betätigungselements (EF006976) Drehknopf
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Nein
Schutzart (IP) (EF005474) IP20
