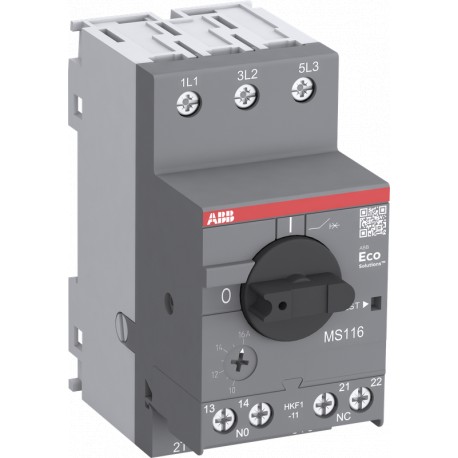

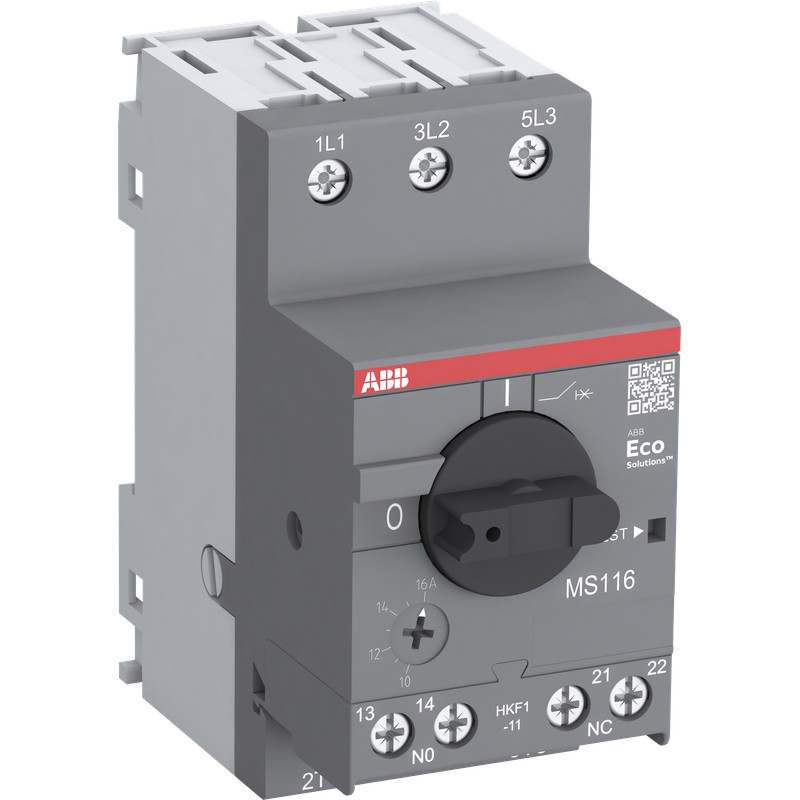

1SAM250005R1007 ABB MS116-2.5-HKF1-11 Manueller Motorstarter

1SAM250005R1007

ABB

MS116-2.5-HKF1-11 Manueller Motorstarter

Der manuelle Motorstarter MS116-2.5-HKF1-11 (auch Motorschutzschalter oder manueller Motorschutzschalter genannt) ist ein kompaktes 45 mm breites Gerät mit einem Nennbetriebsstrom von Ie = 2,5 A und einem vormontierten frontmontierten Hilfskontakt HKF1-11. Mit diesem Gerät werden Motoren manuell ein- und ausgeschaltet und zuverlässig und sicherungsfrei vor Kurzschlüssen, Überlast und Phasenausfällen geschützt. Der manuelle Motorstarter bietet eine Nenn-Kurzschlussausschaltleistung Ics = 50 kA bei 400 VAC und Auslöseklasse 10A. Weitere Merkmale sind die eingebaute Trennfunktion, Temperaturkompensation, auslösefreier Mechanismus und ein Drehgriff mit übersichtlicher Schalterstellungsanzeige. Der manuelle Motorstarter ist für drei- und einphasige Anwendungen geeignet. Hilfskontakte, Signalkontakte, Unterspannungsfreigaben, Shunt-Fahrten, 3-Phasen-Sammelschienen, Einspeiseblöcke und Verriegelungseinrichtungen zum Schutz vor unbefugten Wechseln sind als Zubehör erhältlich.

Mehr Infos


Elektronische Motorschutzrelais

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

ANGESEHENE ARTIKEL


Bestseller

▲

Mehr Infos

▲


b'

\n

Allgemeine Informationen

\n
\n
\n\nErweiterter Produkttyp:\n\n\n\n
MS116-2.5-HKF1-11
\n\n
\n
\n\nProdukt-ID:\n\n\n\n
1SAM250005R1007
\n\n
\n
\n\nEan:\n\n\n\n
4013614394775
\n\n
\n
\n\nKatalogbeschreibung:\n\n\n\n
MS116-2.5-HKF1-11 Manueller Motorstarter
\n\n
\n
\n\nLange Beschreibung:\n\n\n\n
Der manuelle Motorstarter MS116-2.5-HKF1-11 (auch Motorschutzschalter oder manueller Motorschutzschalter genannt) ist ein kompaktes 45 mm breites Gerät mit einem Nennbetriebsstrom von Ie = 2,5 A und einem vormontierten frontmontierten Hilfskontakt HKF1-11. Mit diesem Gerät werden Motoren manuell ein- und ausgeschaltet und zuverlässig und sicherungsfrei vor Kurzschlüssen, Überlast und Phasenausfällen geschützt. Der manuelle Motorstarter bietet eine Nenn-Kurzschlussausschaltleistung Ics = 50 kA bei 400 VAC und Auslöseklasse 10A. Weitere Merkmale sind die eingebaute Trennfunktion, Temperaturkompensation, auslösefreier Mechanismus und ein Drehgriff mit übersichtlicher Schalterstellungsanzeige. Der manuelle Motorstarter ist für drei- und einphasige Anwendungen geeignet. Hilfskontakte, Signalkontakte, Unterspannungsfreigaben, Shunt-Fahrten, 3-Phasen-Sammelschienen, Einspeiseblöcke und Verriegelungseinrichtungen zum Schutz vor unbefugten Wechseln sind als Zubehör erhältlich.
\n\n
\n
\n\n
\n \n
\n
\n\n

Bestellung

\n\n
\n
\n\nMindestbestellmenge:\n\n\n\n
1 Stück
\n\n
\n
\n\nZolltarifnummer:\n\n\n\n
85362010
\n\n
\n
\n\n\n
\n
\n\n

Beliebte Downloads

\n\n
\n
\n\nDatenblatt, Technische Informationen:\n\n\n\n2CDC131025D0201\n
\n
\n\nDatenblatt, Technische Informationen (Teil 3):\n\n\n\n1SAM200507F0001
\n1SAM200507F0002
\n1SAM200507F0003
\n1SAM200508F0001
\n1SAM200508F0002
\n1SAM200508F0003\n
\n
\n\nAnleitungen und Handbücher:\n\n\n\n2CDC131011M6802\n
\n
\n\nAnleitungen und Handbücher (Teil 2):\n\n\n\n2CDC131060M0202\n
\n
\n\nZeit-Strom-Kennlinie:\n\n\n\n1SAM200505F0107\n
\n
\n\nDimensionsdiagramm:\n\n\n\n1SAM200422F0001\n
\n
\n\n\n
\n
\n\n

Dimensionen

\n\n
\n
\n\nProduktnetzbreite:\n\n\n\n
45 mm
\n\n
\n
\n\nProdukt-Nettohöhe:\n\n\n\n
90 mm
\n\n
\n
\n\nProduktnetztiefe / Länge:\n\n\n\n
85,6 mm
\n\n
\n
\n\nProdukt-Nettogewicht:\n\n\n\n
0,28 kg
\n\n
\n
\n\n\n
\n
\n\n

Technische

\n\n
\n
\n\nBewertete Service-Kurzschluss-Breaking-Kapazität (ICs):\n\n\n\n
(230 V AC) 50 kA
\n
\n
(400 V AC) 50 kA
\n
\n
(440 V AC) 10 kA
\n
\n
(500 V AC) 10 kA
\n
\n
(690 V AC) 5 kA
\n\n
\n
\n\nBewertete ultimative Kurzschluss-Breaking-Kapazität (ICu):\n\n\n\n
(230 V AC) 75 kA
\n
\n
(400 V AC) 75 kA
\n
\n
(440 V AC) 30 kA
\n
\n
(500 V AC) 20 kA
\n
\n
(690 V AC) 10 kA
\n\n
\n
\n\nBewertete Instantaneous Short-Circuit-Stromeinstellung (IIch):\n\n\n\n
31,3 A
\n\n
\n
\n\nEinstellungsbereich:\n\n\n\n
1.6 ... 2,5 A
\n\n
\n
\n\nNennleistung AC-3 (PE):\n\n\n\n
(400 V) Dreiphasig 0,75 kW
\n\n
\n
\n\nNennbetriebsleistung AC-3e (PE):\n\n\n\n
(400 V) Dreiphasig 0,75 kW
\n\n
\n
\n\nNennbetriebsspannung:\n\n\n\n
Hauptkreis 690 V AC
\n\n
\n
\n\nBewerteter Betriebsstrom (IE):\n\n\n\n
2,5 A
\n\n
\n
\n\nNennbetriebsstrom AC-3 (IE):\n\n\n\n
2,5 A
\n\n
\n
\n\nNennbetriebsstrom AC-3e (IE):\n\n\n\n
2,5 A
\n\n
\n
\n\nNennfrequenz (f):\n\n\n\n
Hauptkreis 50 Hz
\n
\n
Hauptkreis 60 Hz
\n\n
\n
\n\nBewertete Impuls-Widerstand Spannung (UImp):\n\n\n\n
Hauptkreis 6 kV
\n\n
\n
\n\nNennisolationsspannung (UIch):\n\n\n\n
690 V
\n\n
\n
\n\nStromverlust:\n\n\n\n
bei Nennbetriebsbedingungen pro Pol 0,7 W
\n\n
\n
\n\nAnzahl der Polen:\n\n\n\n
3
\n\n
\n
\n\nMontierte Hilfskontakte:\n\n\n\n
1 NO, 1 NC
\n\n
\n
\n\nKonventioneller Freiluft-Thermalstrom (ITh):\n\n\n\n
Hauptstromkreis 2,5 A
\n\n
\n
\n\nSchutzgrad:\n\n\n\n
Gehäuse IP20
\n
\n
Hauptstromkreisklemmen IP10
\n\n
\n
\n\nVerschmutzungsgrad:\n\n\n\n
3
\n\n
\n
\n\nElektrische Haltbarkeit:\n\n\n\n
100000 Zyklus
\n\n
\n
\n\nMechanische Haltbarkeit:\n\n\n\n
100000 Zyklus
\n\n
\n
\n\nKlemmentyp:\n\n\n\n
Schraubklemmen
\n\n
\n
\n\nAnschluss kapazität Hauptschaltung:\n\n\n\n
Flexibel mit Ferrule 1/2x 0,75 ... 2,5 mm²
\n
\n
Flexibel mit isolierter Ferrule 1/2x 0,75 ... 2,5 mm²
\n
\n
Flexibel 1/2x 0,75 ... 2,5 mm²
\n
\n
Starr 1/2x 1 ... 4 mm²
\n\n
\n
\n\nAnschlusskapazität Hilfsschaltung:\n\n\n\n
Flexibel mit Ferrule 1/2x 0,75 ... 1,5 mm²
\n
\n
Flexibel mit isolierter Ferrule 1/2x 0,75 ... 1,5 mm²
\n
\n
Flexibel 1/2x 0,75 ... 1,5 mm²
\n
\n
Starr 1/2x 1 ... 1,5 mm²
\n\n
\n
\n\nAnzugsmoment:\n\n\n\n
Hilfsschaltung 0,8 ... 1,2 N·m
\n
\n
Hauptkreis 0,8 ... 1,2 N·m
\n\n
\n
\n\nDraht-Stripping-Länge:\n\n\n\n
Hilfskreis 8 mm
\n
\n
Hauptkreis 9 mm
\n\n
\n
\n\nEmpfohlener Schraubendreher:\n\n\n\n
Pozidriv 2
\n\n
\n
\n\nMontageposition:\n\n\n\n
Position 1 bis 6
\n\n
\n
\n\nMontage auf DIN Rail:\n\n\n\n
TH35-15 (35 x 15 mm Montageschiene) nach IEC 60715
\n
\n
TH35-7.5 (35 x 7,5 mm Montageschiene) nach IEC 60715
\n\n
\n
\n\nMinimaler Montageabstand:\n\n\n\n
Elektrisch leitfähige Platine, horizontal - Bis 400 V 0 mm
\n
\n
Elektrisch leitfähige Platine, horizontal - Bis zu 690 V 1,5 mm
\n
\n
Elektrisch leitfähige Platine, vertikal 75 mm
\n
\n
Anderes Gerät Gleicher Typ, Horizontal 0 mm
\n
\n
Anderes Gerät Gleicher Typ, Vertikal 150 mm
\n\n
\n
\n\nAktuatortyp:\n\n\n\n
Rotary Handle
\n\n
\n
\n\nKontaktpositionsanzeige:\n\n\n\n
EIN / AUS
\n\n
\n
\n\nStandards:\n\n\n\n
IEC/EN 60947-1
\n
\n
IEC/EN 60947-2
\n
\n
IEC/EN 60947-4-1
\n
\n
IEC/EN 60947-5-1
\n
\n
UL 60947-1
\n
\n
UL 60947-4-1
\n\n
\n
\n\n\n
\n
\n\n

Technische UL/CSA

\n\n
\n
\n\nKurzschluss-Strombewertung (SCCR):\n\n\n\n
Alle UL-gelisteten Sicherungen oder Leistungsschalter, Gruppeninstallationen (480 V AC) 30 kA
\n
\n
Alle UL-gelisteten Sicherungen oder Leistungsschalter, Gruppeninstallationen (600 V AC) 5 kA
\n
\n
Alle UL-gelisteten Sicherungen oder Leistungsschalter, Motortrennschalter (480 V AC) 30 kA
\n
\n
Alle UL-gelisteten Sicherungen oder Leistungsschalter, Motortrennung (600 V AC) 5 kA
\n\n
\n
\n\nMaximale Betriebsspannung UL/CSA:\n\n\n\n
Hilfsschaltung 250 V AC/DC
\n
\n
Hauptkreis 600 V AC
\n\n
\n
\n\nAmpere-Bewertung UL/CSA:\n\n\n\n
2,5 A
\n\n
\n
\n\nLeistung UL/CSA:\n\n\n\n
(200 V AC) Dreiphasig 0,5 PS
\n
\n
(208 V AC) Dreiphasig 0,5 PS
\n
\n
(220 ... 240 V AC) Dreiphasig 0,5 PS
\n
\n
(440 ... 480 V AC) Dreiphasig 1 PS
\n
\n
(550 ... 600 V AC) Dreiphasig 1,5 PS
\n\n
\n
\n\nVolllast-Ampere Motornutzung:\n\n\n\n
(200 V AC) Dreiphasig 2,5 A
\n
\n
(208 V AC) Dreiphasig 2,5 A
\n
\n
(220 ... 240 V AC) Dreiphasig 2,5 A
\n
\n
(440 ... 480 V AC) Dreiphasig 2,5 A
\n
\n
(550 ... 600 V AC) Dreiphasig 2,5 A
\n\n
\n
\n\nGesperrte Rotorverstärker:\n\n\n\n
(200 V AC) Drei Phasen 15 A
\n
\n
(208 V AC) Drei Phasen 15 A
\n
\n
(220 ... 240 V AC) Dreiphasig 15 A
\n
\n
(440 ... 480 V AC) Dreiphasig 15 A
\n
\n
(550 ... 600 V AC) Dreiphasig 15 A
\n\n
\n
\n\nAllgemeine Verwendungsfreigabe UL/CSA:\n\n\n\n
(600 V AC) 2,5 A
\n\n
\n
\n\nAnschlusskapazität Hauptschaltung UL/CSA:\n\n\n\n
Flexibel 1/2x 16-12 AWG
\n
\n
Gestrandet 1/2x 16-12 AWG
\n\n
\n
\n\nAnschlusskapazität Hilfsschaltung UL/CSA:\n\n\n\n
Flexibel 1/2x 16-14 AWG
\n
\n
Verseilt 1/2x 16-14 AWG
\n\n
\n
\n\nAnzugsmoment UL/CSA:\n\n\n\n
Hilfskreis 7 in-lb
\n
\n
Hauptkreis 10 in·lb
\n\n
\n
\n\nKontaktbewertung UL/CSA:\n\n\n\n
B300
\n
\n
R300
\n\n
\n
\n\n\n
\n
\n\n

Umwelt

\n\n
\n
\n\nUmgebungslufttemperatur:\n\n\n\n
Um das Gehäuse 0 ... +40 °C
\n
\n
Betrieb -25 ... +70 °C
\n
\n
Betrieb kompensiert -25 ... +55 °C
\n
\n
Lagerung -50 ... +80 °C
\n\n
\n
\n\nUmgebungslufttemperaturkompensation:\n\n\n\n
Ja
\n\n
\n
\n\nMaximale Betriebshöhe zulässig:\n\n\n\n
2000 m
\n\n
\n
\n\nStoßfestigkeit nach IEC 60068-2-27:\n\n\n\n
11 ms Puls 25g
\n\n
\n
\n\nVibrationsbeständigkeit nach IEC 60068-2-6:\n\n\n\n
5g / 3 ... 150 Hz
\n\n
\n
\n\nRoHS-Status:\n\n\n\n
Nach EU-Richtlinie 2011/65/EU
\n\n
\n
\n\n\n
\n
\n\n

Zertifikate und Deklarationen (Dokumentnummer)

\n\n
\n
\n\nABS-Zertifikat:\n\n\n\n1SAA963000-0104\n
\n
\n\nBV-Zertifikat:\n\n\n\n1SAA963000-0204\n
\n
\n\nCB-Zertifikat:\n\n\n\n1SAA963005-2003\n
\n
\n\nCQC-Zertifikat:\n\n\n\nCQC2019010307170287\n
\n
\n\ncUL-Zertifikat:\n\n\n\ncUL_E137861\n
\n
\n\nKonformitätserklärung - CCC:\n\n\n\n2020980307003381\n
\n
\n\nKonformitätserklärung - CE:\n\n\n\n1SAD938522-0060\n
\n
\n\nKonformitätserklärung - UKCA:\n\n\n\n1SAD938500-1060\n
\n
\n\nDNV-Zertifikat:\n\n\n\n1SAA963000-0304\n
\n
\n\nDNV GL Zertifikat:\n\n\n\n1SAA963000-0304\n
\n
\n\nEAC-Zertifikat:\n\n\n\n1SAA963000-2701\n
\n
\n\nUmweltinformationen:\n\n\n\n1SAC200050H0009\n
\n
\n\nGL-Zertifikat:\n\n\n\n1SAA963000-0402\n
\n
\n\nAnleitungen und Handbücher:\n\n\n\n2CDC131011M6802\n
\n
\n\nAnleitungen und Handbücher (Teil 2):\n\n\n\n2CDC131060M0202\n
\n
\n\nKC-Zertifikat:\n\n\n\n1SAA963000-1501\n
\n
\n\nLR-Zertifikat:\n\n\n\n1SAA963000-0505\n
\n
\n\nRMRS Zertifikat:\n\n\n\n1SAA918000-0704\n
\n
\n\nRoHS Informationen:\n\n\n\n1SAD938517-0060\n
\n
\n\nZeit-Strom-Kennlinie:\n\n\n\n1SAM200505F0107\n
\n
\n\nUL-Zertifikat:\n\n\n\nUL_E137861\n
\n
\n\n\n
\n
\n\n

Containerinformationen

\n\n
\n
\n\nPaket-Level-1-Einheiten:\n\n\n\n
Box 1 Stück
\n\n
\n
\n\nPaketebene 1 Breite:\n\n\n\n
92 mm
\n\n
\n
\n\nPaketebene 1 Tiefe / Länge:\n\n\n\n
95 mm
\n\n
\n
\n\nPaketebene 1 Höhe:\n\n\n\n
50 mm
\n\n
\n
\n\nPaketStufe 1 Bruttogewicht:\n\n\n\n
0,295 kg
\n\n
\n
\n\nPaket Ebene 1 EAN:\n\n\n\n
4013614394775
\n\n
\n
\n\nPaket-Level 2-Einheiten:\n\n\n\n
Karton 40 Stück
\n\n
\n
\n\nPaketebene 2 Breite:\n\n\n\n
280 mm
\n\n
\n
\n\nPaketebene 2 Tiefe / Länge:\n\n\n\n
395 mm
\n\n
\n
\n\nPaketebene 2 Höhe:\n\n\n\n
210 mm
\n\n
\n
\n\nPaketStufe 2 Bruttogewicht:\n\n\n\n
12,186 kg
\n\n
\n
\n\nPaket Ebene 2 EAN:\n\n\n\n
4013614408823
\n\n
\n
\n\n\n
\n
\n\n

Klassifizierungen

\n\n
\n
\n\nObjektklassifizierungscode:\n\n\n\n
F
\n\n
\n
\n\nETIM 4:\n\n\n\n
EC000074 - Motorschutzschalter
\n\n
\n
\n\nETIM 5:\n\n\n\n
EC000074 - Motorschutzschalter
\n\n
\n
\n\nETIM 6:\n\n\n\n
EC000074 - Motorschutzschalter
\n\n
\n
\n\nETIM 7:\n\n\n\n
EC000074 - Motorschutzschalter
\n\n
\n
\n\nEclass:\n\n\n\n
V11.0 : 27370401
\n\n
\n
\n\nUnspsc:\n\n\n\n
39121521
\n\n
\n
\n\nIDEA Granular Category Code (IGCC):\n\n\n\n
4845 >> 3 Pole Motor Circuit Protector Circuit Breaker
\n\n
\n
\n\nE-Nummer (Finnland):\n\n\n\n
3707206
\n\n
\n
\n\n\n
\n\n\n
\n\n\n
\n

Zubehör

\n
\n\n\n
\n
\n\n
\n\n
\n\n \n \n
\n \n
'

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG MOTOR PROTECTION EN.pdf 132 Mbytes

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
