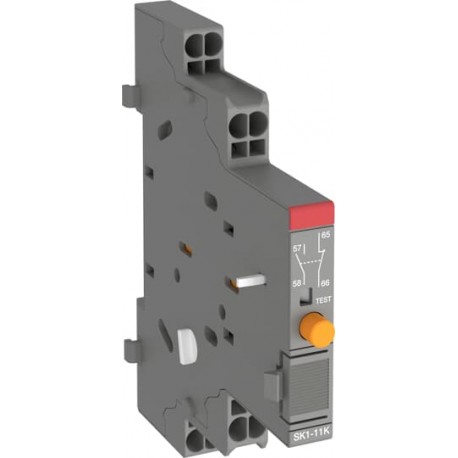

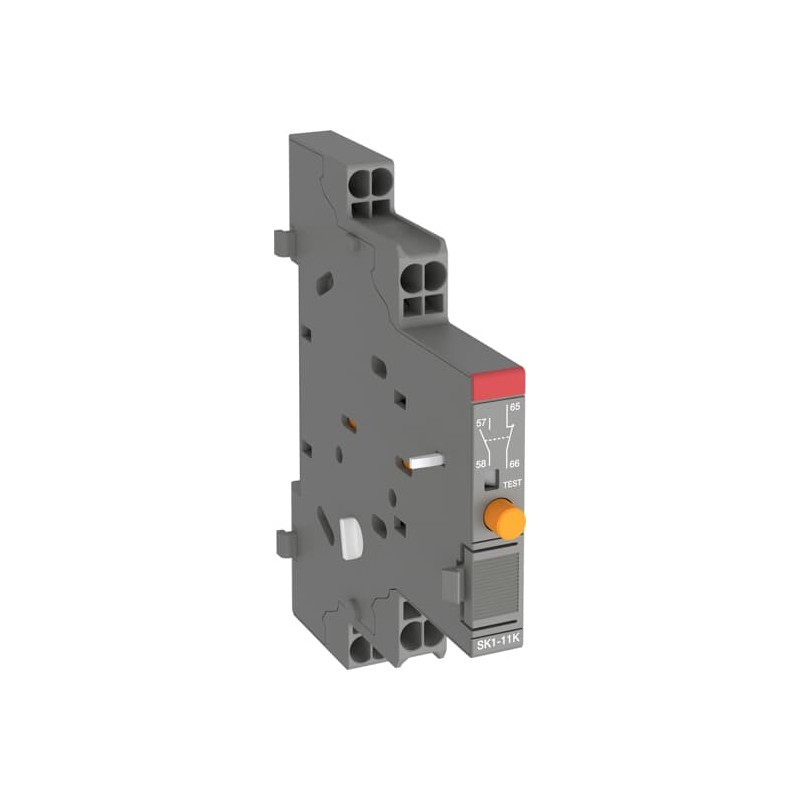

1SAM201903R1201 ABB SK1-11K Signalkontakt
1SAM201903R1201
ABB
SK1-11K Signalkontakt
Signalkontakt 1S+1Ö für ausgelöst-Meldung, mit Push-In Klemmen
Niederspannungsschaltgeräte > Hilfsschalterblock
Elektronische Motorschutzrelais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Related products
▲Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 2 Stück |
| Zolltarifnummer | 85365080 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SBC100212C0201 |
| Montage- und Betriebsanleitung | 2CDC131120M6801 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Marketing-Video | 2CDC131130V0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 9 mm |
| Höhe (Netto-Abmessung) | 90 mm |
| Tiefe (Netto-Abmessung) | 78.5 mm |
| Nettogewicht | 0.035 kg |
| Technische Daten | |
| Bemessungsbetriebsspannung | 690 V AC |
| 600 V DC | |
| Hauptstromkreis 690 V | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Hilfsstromkreis 6 kV |
| Bemessungsisolationsspannung (Ui) | 690 V |
| Anzahl Hilfskontakte Öffner | 1 |
| Anzahl Hilfskontakte Schließer | 1 |
| Schutzart | IP20 |
| Elektrische Belastbarkeit | 100000 Zyklen |
| Mechanische Lebensdauer | Betriebsabläufe 100000 Zyklen |
| Anschlussart | Push-In Klemme |
| Anschlussmöglichkeit-Hilfsstromkreis | flexibel mit Aderendhülse 1/2x 0.5 ... 2.5 mm² |
| flexibel mit isolierter Aderendhülse 1/2x 0.5 ... 1.5 mm² | |
| flexibel 1/2x 0.5 ... 2.5 mm² | |
| starr 1/2x 0.5 ... 2.5 mm² | |
| Abisolierlänge | Hilfsstromkreis 10 mm |
| Empfohlener Schraubendreher | M3 |
| Einbaulage | Position 1 bis 6 |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | Hauptstromkreis 600 V AC |
| Anschlussmöglichkeit-Hilfsstromkreis UL/CSA | starr 1/2x 20-14 AWG |
| mehrdrähtig 1/2x 20-14 AWG | |
| Schaltleistung UL/CSA | B600 |
| Q600 | |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +60 °C |
| (Lagerung) -50 ... +80 °C | |
| Schockfestigkeit nach IEC/EN 60068-2-27 | 11 ms pulsierend 25g |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | 5g 3 ... 150 Hz |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SAA963005-4502 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006539 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SAA963000-4601 |
| ABS Zertifikat | 1SAA963001-0101 |
| CB Zertifikat | 1SAA963004-2002 |
| CCC Zertifikat | 2024010305656671 |
| CQC Zertifikat | CQC2017010304032778 |
| Konformitätserklärung - CCC | 2020980304001252 |
| Konformitätserklärung - CE | 1SAD101100-3410 |
| Konformitätserklärung - UKCA | 1SAD201100-3410 |
| RINA Zertifikat | 1SAA963002-0802 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 2 Stück |
| Breite Verpackungseinheit 1 | 25 mm |
| Länge Verpackungseinheit 1 | 80 mm |
| Höhe Verpackungseinheit 1 | 93 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.08 kg |
| EAN Verpackungseinheit 1 | 4013614523502 |
| Menge Verpackungseinheit 2 | Karton 160 Stück |
| Breite Verpackungseinheit 2 | 280 mm |
| Länge Verpackungseinheit 2 | 395 mm |
| Höhe Verpackungseinheit 2 | 210 mm |
| Bruttogewicht Verpackungseinheit 2 | 5.99 kg |
| EAN Verpackungseinheit 2 | 4013614523519 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000041 - Hilfsschalterblock |
| ETIM 10 | EC000041 - Hilfsschalterblock |
| eClass | V11.0 : 27371302 |
| UNSPSC | 39121522 |
| IDEA Granular Category Code (IGCC) | 4743 >> Auxiliary contact block |
| E-Nummer (Finnland) | 3707828 |
| E-Nummer (Norwegen) | 4364214 |
| E-Nummer (Schweden) | 3110468 |
| Merkmal | Wert |
|---|---|
| Anzahl der Kontakte als Wechsler (EF008257) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 1 |
| Anzahl der Kontakte als Öffner (EF008255) | 1 |
| Anzahl der Fehlersignalschalter (EF007613) | 1 |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) | 4 A |
| Ausführung des elektrischen Anschlusses (EF003961) | Federzuganschluss |
| Ausführung (EF000010) | aufsteckbar |
| Montageart (EF000003) | Seitenanbau |
| Fassung (EF000048) | ohne |
