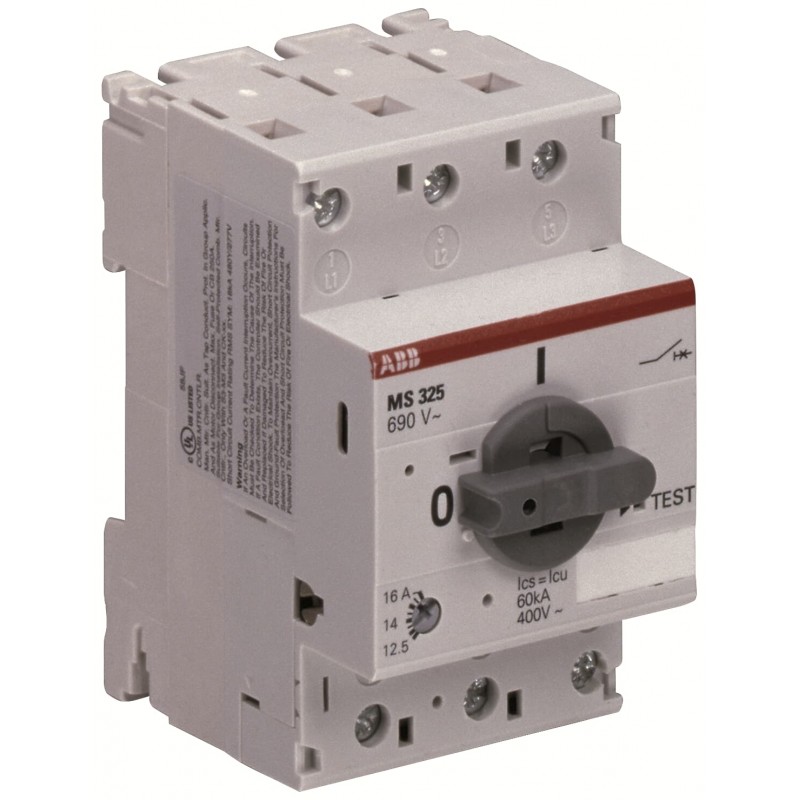

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SAM150000R1010 ABB MS325-9 Manueller Motorstarter

Code: 1SAM150000R1010

Hersteller: ABB

Beschreibung:

MS325-9 Manueller Motorstarter

MS325-9 Motorschutzschalter 6.3 ... 9.0 A

Kategorien:

ABB > Leitungsschutzschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Mehr Infos
Bewertungen

Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

MEHR INFOS

Bestelldaten
Mindestbestellmenge	1 Stück
Zolltarifnummer	85362010
Nachfolgeprodukt	1SAM350000R1010
Hauptdokumente
Datenblatt, technische Information	2CDC131046D0201
Montage- und Betriebsanleitung	2CDC131089M6801
Zeit-Strom-Kennlinie	1SAM100513F0010
Abmessungen
Breite (Netto-Abmessung)	54 mm
Höhe (Netto-Abmessung)	87.5 mm
Tiefe (Netto-Abmessung)	75.5 mm
Nettogewicht	0.34 kg
Technische Daten
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (I_cs)	(230 V AC) 100 kA
	(400 V AC) 100 kA
	(440 V AC) 50 kA
	(500 V AC) 30 kA
	(690 V AC) 5 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (I_cu)	(230 V AC) 100 kA
	(400 V AC) 100 kA
	(440 V AC) 50 kA
	(500 V AC) 30 kA
	(690 V AC) 5 kA
Bemessungsauslösestrom der unverzögerten Auslösung (I_i)	135.5 A
Einstellbereich	6.3 ... 9.0 A
Bemessungsbetriebsleistung AC-3 (P_e)	(400 V dreiphasig) 4 kW
Bemessungsbetriebsleistung AC-3e (P_e)	(400 V dreiphasig) 2.2 kW
Bemessungsbetriebsspannung	Hauptstromkreis 690 V AC
	Hauptstromkreis 690 V AC
	Hauptstromkreis 440 V DC
Bemessungsbetriebsstrom (I_e)	9 A
Bemessungsbetriebsstrom AC-3 (I_e)	9 A
Bemessungsbetriebsstrom AC-3e (I_e)	6.3 A
Bemessungsfrequenz (f)	Hauptstromkreis 60 Hz
	Hauptstromkreis 50 Hz
	Hauptstromkreis 50 Hz
	Hauptstromkreis 60 Hz
Bemessungsstoßspannungsfestigkeit (U_imp)	Hauptstromkreis 6 kV
Bemessungsisolationsspannung (U_i)	690 V
Verlustleistung	bei Bemessungsbedingungen pro Pol 0.9 ... 1.8 W
Anzahl Pole	3P
Konventioneller thermischer Dauerstrom in freier Luft (I_th)	(Hauptstromkreis) 9 A
Schutzart	Gehäuse IP20
	Anschlussklemmen Hauptstromkreis IP10
	Anschlussklemmen Hauptstromkreis IP20
Verschmutzungsgrad	3
Elektrische Belastbarkeit	50000 Zyklen
Mechanische Lebensdauer	Betriebsabläufe 100000 Zyklen
Anschlussart	Schraubklemme
Anschlussmöglichkeit-Hauptstromkreis	flexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
	flexibel mit Aderendhülse 1/2x 0.75 ... 4 mm²
	flexibel mit isolierter Aderendhülse 1/2x 0.75 ... 2.5 mm²
	flexibel mit isolierter Aderendhülse 1/2x 0.75 ... 4 mm²
	flexibel 1/2x 0.75 ... 2.5 mm²
	flexibel 1/2x 1 ... 6 mm²
	starr 1/2x 1 ... 4 mm²
	starr 1/2x 1 ... 6 mm²
Anzugsdrehmoment	Hauptstromkreis 1.4 N·m
Abisolierlänge	Hilfsstromkreis 8 mm
	Hauptstromkreis 10 mm
Empfohlener Schraubendreher	Nr. 2 Pozidriv
	M3.5
Einbaulage	Position 1 bis 6
Montage auf DIN-Schiene	TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
	TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Mindestmontageabstände	elektrisch leitende Platte, horizontal, bis 400 V 0 mm
	elektrisch leitende Platte, horizontal, bis 690 V 1.5 mm
	elektrisch leitende Platte, vertikal 75 mm
	anderes Gerät gleichen Typs, horizontal 0 mm
	anderes Gerät gleichen Typs, vertikal 150 mm
Bedienteilausführung	Drehgriff
Schaltstellungsanzeige	EIN / AUS
Normen	IEC/EN 60947-1
	IEC/EN 60947-2
	IEC/EN 60947-4-1
	UL 60947-1
	UL 60947-4-1
Technische Daten UL/CSA
Kurzschlussstrom Bewertung (SCCR)	(alle UL-gelisteten Sicherungen oder Leistungsschalter, Gruppeninstallationen, 480 V AC) 18 kA
	(alle UL-gelisteten Sicherungen oder Leistungsschalter, Gruppeninstallationen, 600 V AC) 5 kA
	(alle UL-gelisteten Sicherungen oder Leistungsschalter, Motorschutzschalter, 480 V AC) 18 kA
	(alle UL-gelisteten Sicherungen oder Leistungsschalter, Motorschutzschalter, 600 V AC) 5 kA
Maximale Betriebsspannung UL/CSA	Hauptstromkreis 600 V AC
Nennleistung UL/CSA	(200 V AC dreiphasig) 1 Hp
	(208 V AC dreiphasig) 1 Hp
	(220 ... 240 V AC dreiphasig) 2.5 Hp
	(440 ... 480 V AC dreiphasig) 5 Hp
	(550 ... 600 V AC dreiphasig) 7.5 Hp
Strom bei Vollast (Motoren)	(200 V AC dreiphasig) 6.3 A
	(208 V AC dreiphasig) 6.3 A
	(220 ... 240 V AC dreiphasig) 6.3 A
	(440 ... 480 V AC dreiphasig) 4.8 A
	(550 ... 600 V AC dreiphasig) 6.1 A
Strom bei blockiertem Motor	(200 V AC dreiphasig) 37.8 A
	(208 V AC dreiphasig) 37.8 A
	(220 ... 240 V AC dreiphasig) 37.8 A
	(440 ... 480 V AC dreiphasig) 32 A
	(550 ... 600 V AC dreiphasig) 36.8 A
Allgemeine Gebrauchsklasse UL/CSA	(600 V AC) 6.3 A
Anschlussmöglichkeit-Hauptstromkreis UL/CSA	flexibel 1/2x 16-12 AWG
	flexibel 1/2x 14-8 AWG
	mehrdrähtig 1/2x 16-12 AWG
	mehrdrähtig 1/2x 14-8 AWG
Anzugsdrehmoment UL/CSA	Hilfsstromkreis 7 in·lb
	Hauptstromkreis 14 in·lb
Umgebungsbedingungen
Umgebungstemperatur	(in Gehäusenähe) 0 ... +40 °C
	(Betrieb) -25 ... +50 °C
	(kompensierter Betrieb) -25 ... +55 °C
	(kompensierter Betrieb) -25 ... +50 °C
	(Lagerung) -50 ... +80 °C
Umgebungstemperaturkompensation	Ja
Höchstzulässige Betriebshöhenlage	2000 m
Schockfestigkeit nach IEC/EN 60068-2-27	11 ms pulsierend 15g
Vibrationsfestigkeit nach IEC/EN 60068-2-6	5g 10 ... 150 Hz
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)	9AKK108467A5658
REACH Erklärung	1SAA960005-4502
RoHS Erklärung	1SAA963006-4502
RoHS Information	nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA	2CMT2023-006539
WEEE B2C / B2B	B2B
WEEE Kategorie	5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
Atex Zertifikat	1SAA918000-3903
BV Zertifikat	1SAA918000-0205
CB Zertifikat	1SAA918000-2003
CCC Zertifikat	2024010307659819
CQC Zertifikat	CQC2017010307033534
cUL Zertifikat	cUL_E137861
	cUL_E345003
Konformitätserklärung - CCC	2020980307003580
Konformitätserklärung - CE	1SAD101100-3412
Konformitätserklärung - UKCA	1SAD201100-3412
DNV Zertifikat	1SAA918000-0306
GL Zertifikat	1SAA918000-0403
LR Zertifikat	1SAA918000-0504
RINA Zertifikat	1SAA918000-0804
RMRS Zertifikat	1SAA918000-0704
UL Zertifikat	UL_E137861
	UL_E345003
Verpackungsinformationen
Menge Verpackungseinheit 1	Karton 1 Stück
Breite Verpackungseinheit 1	92 mm
Länge Verpackungseinheit 1	58 mm
Höhe Verpackungseinheit 1	78 mm
Bruttogewicht Verpackungseinheit 1	0.37 kg
EAN Verpackungseinheit 1	4013614195068
Menge Verpackungseinheit 2	Karton 24 Stück
Breite Verpackungseinheit 2	280 mm
Länge Verpackungseinheit 2	395 mm
Höhe Verpackungseinheit 2	210 mm
Bruttogewicht Verpackungseinheit 2	8.18 kg
EAN Verpackungseinheit 2	4013614494482
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)	F
ETIM 9	EC000074 - Leistungsschalter für Motorschutz
ETIM 10	EC000074 - Leistungsschalter für Motorschutz
eClass	V11.0 : 27370401
UNSPSC	39121521
IDEA Granular Category Code (IGCC)	4731 >> Manual Starters
E-Nummer (Finnland)	3707060
