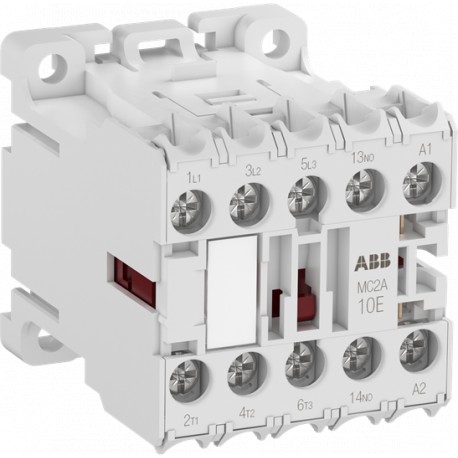

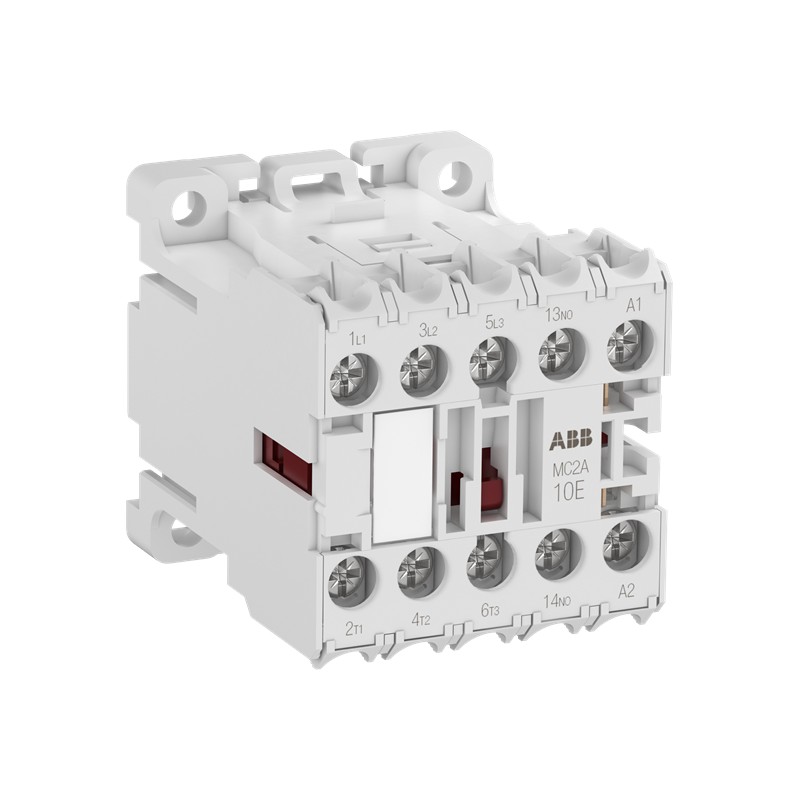

1SAL103425R9902 ABB MC2A301AR1 Mini-Schütz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SAL103425R9902 ABB MC2A301AR1 Mini-Schütz

1SAL103425R9902

ABB

MC2A301AR1 Mini-Schütz

MC2A301AR1 Kleinschütz 24 V AC - 3 NO - 0 NC - Ringkabelschuh

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $58.71
Stückpreis: $58.71
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Hauptdokumente
EPLAN Daten9AAC426185_EPLAN
Datenblatt, technische Information1SBC100214C0202
Montage- und Betriebsanleitung2CDC103061M6801
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)45 mm
Tiefe (Netto-Abmessung)56 mm
Höhe (Netto-Abmessung)48 mm
Nettogewicht0.17 kg
Technische Daten
Anzahl Hauptkontakte Schließer3
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer0
Anzahl Hilfskontakte Öffner1
Anzahl Pole3P
NormenIEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
UL 60947-5-1
BemessungsbetriebsspannungHilfsstromkreis 690 V AC
Hilfsstromkreis 440 V DC
Hauptstromkreis 690 V AC
Hauptstromkreis 440 V DC
Bemessungsfrequenz (f)Hilfsstromkreis 50 Hz
Hilfsstromkreis 60 Hz
Hilfsstromkreis DC
Steuerstromkreis 50 Hz
Steuerstromkreis 60 Hz
Hauptstromkreis 50 Hz
Hauptstromkreis 60 Hz
Hauptstromkreis DC
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(Hilfsstromkreis) 10 A
(Hauptstromkreis) 20 A
Bemessungsbetriebsstrom AC-1 (Ie)(690 V, 55 °C) 20 A
(690 V, 70 °C) 16 A
(230 V, 55 °C) 20 A
(230 V, 70 °C) 16 A
(400 V, 55 °C) 20 A
(400 V, 70 °C) 16 A
(500 V, 55 °C) 20 A
(500 V, 70 °C) 16 A
Bemessungsbetriebsstrom AC-3 (Ie)(230 V, 55 °C) 12 A
(400 V, 55 °C) 12 A
(500 V, 55 °C) 10 A
(690 V Schließer, 55 °C) 5 A
Bemessungsbetriebsstrom AC-15 (Ie)(240 V) 6 A
(400 V) 4 A
(500 V) 2.5 A
(690 V) 1.5 A
Bemessungsbetriebsstrom DC-13 (Ie)(24 V) 5 A
(48 V) 2.5 A
(125 V) 0.55 A
(250 V) 0.3 A
(440 V) 0.15 A
Bemessungsbetriebsleistung AC-3 (Pe)(230 V dreiphasig) 3 kW
(400 V dreiphasig) 5.5 kW
(500 V dreiphasig, Öffner) 5.5 kW
(690 V dreiphasig, Schließer) 4 kW
Bemessungsausschaltvermögen AC-3 gemäß IEC 60947-4-18 x Ie / AC-3
Bemessungsschaltleistung AC-3 gemäß IEC 60947-4-110 x Ie / AC-3
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 96 A
Bemessungsisolationsspannung (Ui)750 V
Bemessungsstoßspannungsfestigkeit (Uimp)Hilfsstromkreis 6 kV
Hauptstromkreis 6 kV
Maximale elektrische Schaltfrequenz(AC-1) 300 Schaltspiele/Std
(AC-15) 360 Schaltspiele/Std
(AC-3) 1200 Schaltspiele/Std
(DC-1) 600 Schaltspiele/Std
(DC-13) 360 Schaltspiele/Std
(DC-3) 600 Schaltspiele/Std
Mechanische LebensdauerBetriebsabläufe 10000000 Zyklen
Minimales SchaltvermögenHilfsstromkreis 17 V
Hilfsstromkreis 5 mA
Spulen Strombegrenzung(nach IEC 60947-4-1 für AC Versorgung) 0.85 ... 1.1 x Uc (bei θ ≤ 55 °C)
Bemessungssteuerspannung (Uc)24 V AC
Leistungsaufnahme der Spulemittlerer Haltewert 50 Hz 5.3 V·A
mittlerer Anzugswert 50 Hz 5.3 V·A
Verlustleistungbei Bemessungsbedingungen AC-1 pro Pol 0.7 W
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Anschlussmöglichkeit-Hauptstromkreisflexibel 1/2x 0.75 ... 2.5 mm²
starr 1/2x 0.75 ... 2.5 mm²
Anschlussmöglichkeit-Hilfsstromkreisflexibel 1/2x 0.75 ... 2.5 mm²
starr 1/2x 0.75 ... 2.5 mm²
Anschlussmöglichkeit-Steuerstromkreisflexibel 1/2x 0.75 ... 2.5 mm²
starr 1/2x 0.75 ... 2.5 mm²
AbisolierlängeHilfsstromkreis 9 mm
Steuerstromkreis 9 mm
Hauptstromkreis 9 mm
SchutzartAnschlussklemmen Hilfsstromkreis IP20
Anschlussklemmen Steuerstromkreis IP20
Anschlussklemmen Hauptstromkreis IP20
Empfohlener SchraubendreherNr. 2 Pozidriv
AnzugsdrehmomentHilfsstromkreis 0.8 ... 1.0 N·m
Steuerstromkreis 0.8 N·m
Hauptstromkreis 0.8 ... 1.0 N·m
AnschlussartRingkabelschuh
Typ KleinschützKleinschütze
ProduktnameKleinschütz
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V AC
Allgemeine Gebrauchsklasse UL/CSA(600 V AC) 20 A
Nennleistung UL/CSA(115 V AC einphasig) 0.5 Hp
(200 V AC dreiphasig) 3 Hp
(220 ... 240 V AC dreiphasig) 3 Hp
(230 V AC einphasig) 2 Hp
(440 ... 480 V AC dreiphasig) 7.5 Hp
(550 ... 600 V AC dreiphasig) 10 Hp
Anschlussmöglichkeit-Hauptstromkreis UL/CSAmehrdrähtig 1/2x 18-12 AWG
Anschlussmöglichkeit-Hilfsstromkreis UL/CSAmehrdrähtig 1/2x 18-12 AWG
Schaltleistung UL/CSAA600
Q600
Anzugsdrehmoment UL/CSAHilfsstromkreis 7 in·lb
Steuerstromkreis 7 in·lb
Hauptstromkreis 7 in·lb
Strom bei Vollast (Motoren)(115 V AC einphasig) 9.8 A
(200 V AC dreiphasig) 11 A
(220 ... 240 V AC dreiphasig) 9.6 A
(230 V AC einphasig) 12 A
(440 ... 480 V AC dreiphasig) 11 A
(550 ... 600 V AC dreiphasig) 11 A
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -40 ... +70 °C
(Lagerung) -55 ... +80 °C
Höchstzulässige Betriebshöhenlage3000 m
Schockfestigkeit nach IEC/EN 60068-2-2711 ms pulsierend 25g
Vibrationsfestigkeit nach IEC/EN 60068-2-65g 3 ... 150 Hz
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SAA971000-4601
BV Zertifikat1SAA971000-0201
CB Zertifikat1SAA971000-2001
CQC ZertifikatCQC2019010304197131
Konformitätserklärung - CCC2020980304001602
Konformitätserklärung - CE1SAD101100-3201
Konformitätserklärung - UKCA1SAD201100-3201
RINA Zertifikat1SAA971001-0801
UL ZertifikatE191658-19880826
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 146 mm
Länge Verpackungseinheit 149 mm
Höhe Verpackungseinheit 158 mm
Bruttogewicht Verpackungseinheit 10.175 kg
EAN Verpackungseinheit 14013614545702
Menge Verpackungseinheit 2Karton 20 Stück
Breite Verpackungseinheit 2237 mm
Länge Verpackungseinheit 2102 mm
Höhe Verpackungseinheit 2120 mm
Bruttogewicht Verpackungseinheit 23.55 kg
EAN Verpackungseinheit 24013614545764
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 8EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 9EC000066 - Leistungsschütz zum Schalten von Wechselstrom
eClassV11.0 : 27371003
UNSPSC39121529
E-Nummer (Finnland)3709638

ETIM for 1SAL103425R9902 Niederspannungsschaltgeräte (EC000066)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 24 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 24 V
Spannungsart zur Betätigung (EF008242) AC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) 20 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) 12 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 5.5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V (EF008495) 9 A
Bemessungsbetriebsleistung bei AC-4, 400 V (EF008496) 4 kW
Bemessungsbetriebsleistung NEMA (EF011960) 2.2371 kW
Geeignet für Reiheneinbau (EF001126) Nein
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Öffner (EF001377) 1
Anschlussart Hauptstromkreis (EF006819) sonstige
Anzahl der Öffner als Hauptkontakte (EF001375) 0
Anzahl der Schließer als Hauptkontakte (EF001374) 3
