Vergrößern

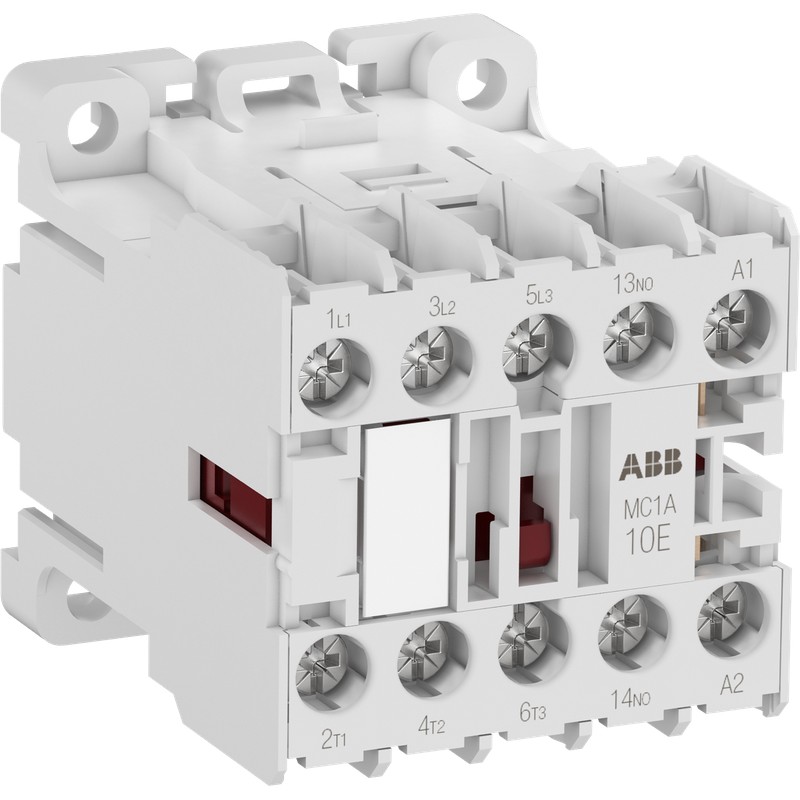

1SAL102623R9901 ABB MC1A310AT7 Mini-Schütz
1SAL102623R9901
ABB
MC1A310AT7 Mini-Schütz
MC1A310AT7 Kleinschütz 240 V AC - 3 NO - 0 NC - Schraubklemme
Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom
Schütze und Überlastrelais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Hauptdokumente | |
| EPLAN Daten | 9AAC426184_EPLAN |
| Datenblatt, technische Information | 1SBC100214C0202 |
| Montage- und Betriebsanleitung | 2CDC103061M6801 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 45 mm |
| Tiefe (Netto-Abmessung) | 56 mm |
| Höhe (Netto-Abmessung) | 48 mm |
| Nettogewicht | 0.17 kg |
| Technische Daten | |
| Anzahl Hauptkontakte Schließer | 3 |
| Anzahl Hauptkontakte Öffner | 0 |
| Anzahl Hilfskontakte Schließer | 1 |
| Anzahl Hilfskontakte Öffner | 0 |
| Anzahl Pole | 3P |
| Normen | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| UL 60947-5-1 | |
| Bemessungsbetriebsspannung | Hilfsstromkreis 690 V AC |
| Hilfsstromkreis 440 V DC | |
| Hauptstromkreis 690 V AC | |
| Hauptstromkreis 440 V DC | |
| Bemessungsfrequenz (f) | Hilfsstromkreis 50 Hz |
| Hilfsstromkreis 60 Hz | |
| Hilfsstromkreis DC | |
| Steuerstromkreis 50 Hz | |
| Steuerstromkreis 60 Hz | |
| Hauptstromkreis 50 Hz | |
| Hauptstromkreis 60 Hz | |
| Hauptstromkreis DC | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (Hilfsstromkreis) 10 A |
| (Hauptstromkreis) 20 A | |
| Bemessungsbetriebsstrom AC-1 (Ie) | (690 V, 55 °C) 20 A |
| (690 V, 70 °C) 16 A | |
| (230 V, 55 °C) 20 A | |
| (230 V, 70 °C) 16 A | |
| (400 V, 55 °C) 20 A | |
| (400 V, 70 °C) 16 A | |
| (500 V, 55 °C) 20 A | |
| (500 V, 70 °C) 16 A | |
| Bemessungsbetriebsstrom AC-3 (Ie) | (230 V, 55 °C) 9 A |
| (400 V, 55 °C) 9 A | |
| (500 V, 55 °C) 8 A | |
| (690 V Schließer, 55 °C) 5 A | |
| Bemessungsbetriebsstrom AC-15 (Ie) | (240 V) 6 A |
| (400 V) 4 A | |
| (500 V) 2.5 A | |
| (690 V) 1.5 A | |
| Bemessungsbetriebsstrom DC-13 (Ie) | (24 V) 5 A |
| (48 V) 2.5 A | |
| (125 V) 0.55 A | |
| (250 V) 0.3 A | |
| (440 V) 0.15 A | |
| Bemessungsbetriebsleistung AC-3 (Pe) | (230 V dreiphasig) 2.2 kW |
| (400 V dreiphasig) 4 kW | |
| (500 V dreiphasig, Öffner) 4 kW | |
| (690 V dreiphasig, Schließer) 4 kW | |
| Bemessungsausschaltvermögen AC-3 gemäß IEC 60947-4-1 | 8 x Ie / AC-3 |
| Bemessungsschaltleistung AC-3 gemäß IEC 60947-4-1 | 10 x Ie / AC-3 |
| Bemessungskurzzeitstromfestigkeit (Icw) | (bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 72 A |
| Bemessungsisolationsspannung (Ui) | 750 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Hilfsstromkreis 6 kV |
| Hauptstromkreis 6 kV | |
| Maximale elektrische Schaltfrequenz | (AC-1) 300 Schaltspiele/Std |
| (AC-15) 360 Schaltspiele/Std | |
| (AC-3) 1200 Schaltspiele/Std | |
| (DC-1) 600 Schaltspiele/Std | |
| (DC-13) 360 Schaltspiele/Std | |
| (DC-3) 600 Schaltspiele/Std | |
| Mechanische Lebensdauer | Betriebsabläufe 10000000 Zyklen |
| Minimales Schaltvermögen | Hilfsstromkreis 17 V |
| Hilfsstromkreis 5 mA | |
| Spulen Strombegrenzung | (nach IEC 60947-4-1 für AC Versorgung) 0.85 ... 1.1 x Uc (bei θ ≤ 55 °C) |
| Bemessungssteuerspannung (Uc) | 240 V AC |
| Leistungsaufnahme der Spule | mittlerer Haltewert 50 Hz 5.3 V·A |
| mittlerer Anzugswert 50 Hz 5.3 V·A | |
| Verlustleistung | bei Bemessungsbedingungen AC-1 pro Pol 0.7 W |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 | |
| Anschlussmöglichkeit-Hauptstromkreis | flexibel mit Aderendhülse 1x 0.75 ... 2.5 mm² |
| flexibel mit Aderendhülse 2x 0.75 ... 1.5 mm² | |
| flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm² | |
| flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm² | |
| flexibel 1/2x 0.75 ... 2.5 mm² | |
| starr 1x 0.75 ... 4 mm² | |
| starr 2x 0.75 ... 2.5 mm² | |
| Anschlussmöglichkeit-Hilfsstromkreis | flexibel mit Aderendhülse 2x 0.75 ... 1.5 mm² |
| flexibel mit Aderendhülse 1x 0.75 ... 2.5 mm² | |
| flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm² | |
| flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm² | |
| flexibel 1/2x 0.75 ... 2.5 mm² | |
| starr 1x 0.75 ... 4 mm² | |
| starr 2x 0.75 ... 2.5 mm² | |
| Anschlussmöglichkeit-Steuerstromkreis | flexibel mit Aderendhülse 1x 0.75 ... 2.5 mm² |
| flexibel mit Aderendhülse 2x 0.75 ... 1.5 mm² | |
| flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm² | |
| flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm² | |
| flexibel 1/2x 0.75 ... 2.5 mm² | |
| starr 1/2x 0.75 ... 2.5 mm² | |
| Abisolierlänge | Hilfsstromkreis 9 mm |
| Steuerstromkreis 9 mm | |
| Hauptstromkreis 9 mm | |
| Schutzart | Anschlussklemmen Hilfsstromkreis IP20 |
| Anschlussklemmen Steuerstromkreis IP20 | |
| Anschlussklemmen Hauptstromkreis IP20 | |
| Empfohlener Schraubendreher | Nr. 2 Pozidriv |
| Anzugsdrehmoment | Hilfsstromkreis 0.8 ... 1.0 N·m |
| Steuerstromkreis 0.8 N·m | |
| Hauptstromkreis 0.8 ... 1.0 N·m | |
| Anschlussart | Schraubklemme |
| Typ Kleinschütz | Kleinschütze |
| Produktname | Kleinschütz |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | Hauptstromkreis 600 V AC |
| Allgemeine Gebrauchsklasse UL/CSA | (600 V AC) 20 A |
| Nennleistung UL/CSA | (115 V AC einphasig) 0.5 Hp |
| (200 V AC dreiphasig) 3 Hp | |
| (220 ... 240 V AC dreiphasig) 3 Hp | |
| (230 V AC einphasig) 1.5 Hp | |
| (440 ... 480 V AC dreiphasig) 5 Hp | |
| (550 ... 600 V AC dreiphasig) 5 Hp | |
| Anschlussmöglichkeit-Hauptstromkreis UL/CSA | mehrdrähtig 1/2x 18-12 AWG |
| Anschlussmöglichkeit-Hilfsstromkreis UL/CSA | mehrdrähtig 1/2x 18-12 AWG |
| Schaltleistung UL/CSA | A600 |
| Q600 | |
| Anzugsdrehmoment UL/CSA | Hilfsstromkreis 7 in·lb |
| Steuerstromkreis 7 in·lb | |
| Hauptstromkreis 7 in·lb | |
| Strom bei Vollast (Motoren) | (115 V AC einphasig) 9.8 A |
| (200 V AC dreiphasig) 11 A | |
| (220 ... 240 V AC dreiphasig) 9.6 A | |
| (230 V AC einphasig) 10 A | |
| (440 ... 480 V AC dreiphasig) 7.6 A | |
| (550 ... 600 V AC dreiphasig) 6.1 A | |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -40 ... +70 °C |
| (Lagerung) -55 ... +80 °C | |
| Höchstzulässige Betriebshöhenlage | 3000 m |
| Schockfestigkeit nach IEC/EN 60068-2-27 | 11 ms pulsierend 25g |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | 5g 3 ... 150 Hz |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2021-006202 |
| RoHS Erklärung | 2CMT2021-006277 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SAA971000-4601 |
| BV Zertifikat | 1SAA971000-0201 |
| CB Zertifikat | 1SAA971000-2001 |
| CQC Zertifikat | CQC2019010304197131 |
| Konformitätserklärung - CCC | 2020980304001602 |
| Konformitätserklärung - CE | 1SAD101100-3201 |
| Konformitätserklärung - UKCA | 1SAD201100-3201 |
| RINA Zertifikat | 1SAA971000-0801 |
| UL Zertifikat | E191658-19880826 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 46 mm |
| Länge Verpackungseinheit 1 | 49 mm |
| Höhe Verpackungseinheit 1 | 58 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.175 kg |
| EAN Verpackungseinheit 1 | 4013614541346 |
| Menge Verpackungseinheit 2 | Karton 20 Stück |
| Breite Verpackungseinheit 2 | 237 mm |
| Länge Verpackungseinheit 2 | 102 mm |
| Höhe Verpackungseinheit 2 | 120 mm |
| Bruttogewicht Verpackungseinheit 2 | 3.55 kg |
| EAN Verpackungseinheit 2 | 4013614542008 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 7 | EC000066 - Leistungsschütz zum Schalten von Wechselstrom |
| ETIM 8 | EC000066 - Leistungsschütz zum Schalten von Wechselstrom |
| ETIM 9 | EC000066 - Leistungsschütz zum Schalten von Wechselstrom |
| eClass | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| E-Nummer (Finnland) | 3709586 |
| Merkmal | Wert |
|---|---|
| Bemessungssteuerspeisespannung AC 50 Hz (EF003978) | 240 V |
| Bemessungssteuerspeisespannung AC 60 Hz (EF003979) | 240 V |
| Spannungsart zur Betätigung (EF008242) | AC |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) | 20 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) | 9 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) | 4 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V (EF008495) | 9 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V (EF008496) | 4 kW |
| Bemessungsbetriebsleistung NEMA (EF011960) | 2.2371 kW |
| Geeignet für Reiheneinbau (EF001126) | Nein |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 1 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anschlussart Hauptstromkreis (EF006819) | Schraubanschluss |
| Anzahl der Öffner als Hauptkontakte (EF001375) | 0 |
| Anzahl der Schließer als Hauptkontakte (EF001374) | 3 |
