ABBSchütze und Überlastrelais 1SAL101923R9902 ABB MC2AB00ATY Mini-Schütz

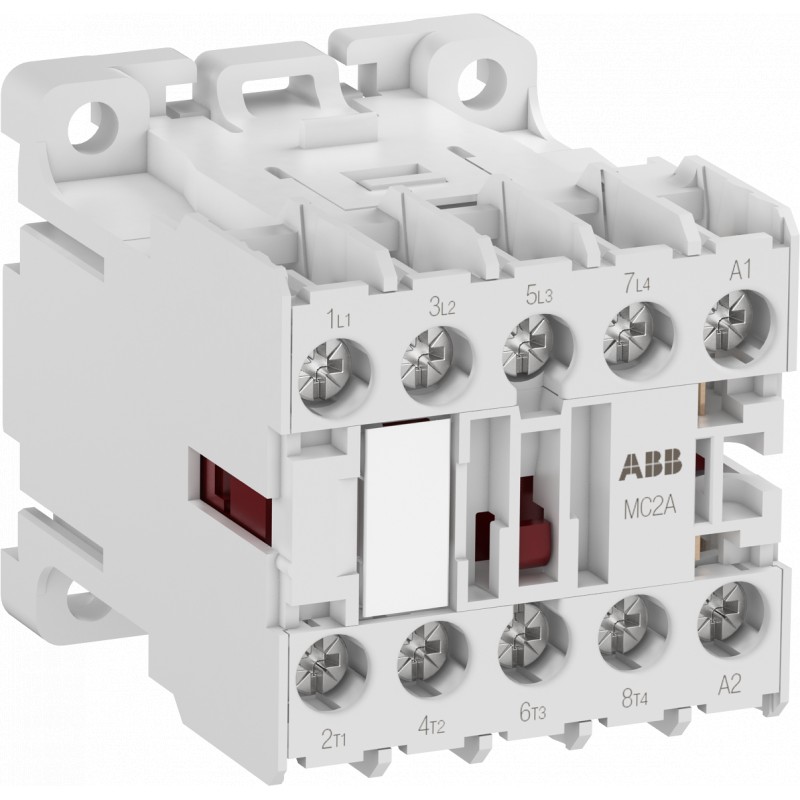

ABB 1SAL101923R9902 1SAL101923R9902 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SAL101923R9902 ABB MC2AB00ATY Mini-Schütz

Artikel-Nr.: 1SAL101923R9902

Hersteller: ABB

Beschreibung:

MC2AB00ATY Mini-Schütz
MC2AB00ATY Kleinschütz 50 Hz 500 V AC - 2 NO - 2 NC - Schraubklemme

Kategorien:

  • Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom
  • ABB > Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 39,55 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Hauptdokumente
EPLAN Daten9AAC426185_EPLAN
Datenblatt, technische Information1SBC100214C0202
Montage- und Betriebsanleitung2CDC103061M6801
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)45 mm
Tiefe (Netto-Abmessung)56 mm
Höhe (Netto-Abmessung)48 mm
Nettogewicht0.17 kg
Technische Daten
Anzahl Hauptkontakte Schließer2
Anzahl Hauptkontakte Öffner2
Anzahl Hilfskontakte Schließer0
Anzahl Hilfskontakte Öffner0
Anzahl Pole4P
NormenIEC/EN 60947-1
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
BemessungsbetriebsspannungHauptstromkreis 690 V AC
Hauptstromkreis 440 V DC
Bemessungsfrequenz (f)Steuerstromkreis 50 Hz
Steuerstromkreis 60 Hz
Hauptstromkreis 50 Hz
Hauptstromkreis 60 Hz
Hauptstromkreis DC
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(Hauptstromkreis) 20 A
Bemessungsbetriebsstrom AC-1 (Ie)(690 V, 55 °C) 20 A
(690 V, 70 °C) 16 A
(230 V, 55 °C) 20 A
(230 V, 70 °C) 16 A
(400 V, 55 °C) 20 A
(400 V, 70 °C) 16 A
(500 V, 55 °C) 20 A
(500 V, 70 °C) 16 A
Bemessungsbetriebsstrom AC-3 (Ie)(230 V, 55 °C) 12 A
(400 V, 55 °C) 12 A
(500 V, 55 °C) 10 A
(690 V Schließer, 55 °C) 5 A
Bemessungsbetriebsleistung AC-3 (Pe)(230 V dreiphasig) 3 kW
(400 V dreiphasig) 5.5 kW
(500 V dreiphasig, Öffner) 5.5 kW
(690 V dreiphasig, Schließer) 4 kW
Bemessungsausschaltvermögen AC-3 gemäß IEC 60947-4-18 x Ie / AC-3
Bemessungsschaltleistung AC-3 gemäß IEC 60947-4-110 x Ie / AC-3
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 96 A
Bemessungsisolationsspannung (Ui)750 V
Bemessungsstoßspannungsfestigkeit (Uimp)Hauptstromkreis 6 kV
Maximale elektrische Schaltfrequenz(AC-1) 300 Schaltspiele/Std
(AC-15) 360 Schaltspiele/Std
(AC-3) 1200 Schaltspiele/Std
(DC-1) 600 Schaltspiele/Std
(DC-13) 360 Schaltspiele/Std
(DC-3) 600 Schaltspiele/Std
Mechanische LebensdauerBetriebsabläufe 10000000 Zyklen
Spulen Strombegrenzung(nach IEC 60947-4-1 für AC Versorgung) 0.85 ... 1.1 x Uc (bei θ ≤ 55 °C)
Bemessungssteuerspannung (Uc)50 Hz 500 V AC
60 Hz 600 V AC
Leistungsaufnahme der Spulemittlerer Haltewert 50 Hz 5.3 V·A
mittlerer Anzugswert 50 Hz 5.3 V·A
Verlustleistungbei Bemessungsbedingungen AC-1 pro Pol 0.7 W
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1x 0.75 ... 2.5 mm²
flexibel mit Aderendhülse 2x 0.75 ... 1.5 mm²
flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm²
flexibel 1/2x 0.75 ... 2.5 mm²
starr 1x 0.75 ... 4 mm²
starr 2x 0.75 ... 2.5 mm²
Anschlussmöglichkeit-Steuerstromkreisflexibel mit Aderendhülse 1x 0.75 ... 2.5 mm²
flexibel mit Aderendhülse 2x 0.75 ... 1.5 mm²
flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm²
flexibel 1/2x 0.75 ... 2.5 mm²
starr 1/2x 0.75 ... 2.5 mm²
AbisolierlängeSteuerstromkreis 9 mm
Hauptstromkreis 9 mm
SchutzartAnschlussklemmen Steuerstromkreis IP20
Anschlussklemmen Hauptstromkreis IP20
Empfohlener SchraubendreherNr. 2 Pozidriv
AnzugsdrehmomentSteuerstromkreis 0.8 N·m
Hauptstromkreis 0.8 ... 1.0 N·m
AnschlussartSchraubklemme
Typ KleinschützKleinschütze
ProduktnameKleinschütz
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V AC
Allgemeine Gebrauchsklasse UL/CSA(600 V AC) 20 A
Nennleistung UL/CSA(115 V AC einphasig) 0.5 Hp
(200 V AC dreiphasig) 3 Hp
(220 ... 240 V AC dreiphasig) 3 Hp
(230 V AC einphasig) 2 Hp
(440 ... 480 V AC dreiphasig) 7.5 Hp
(550 ... 600 V AC dreiphasig) 10 Hp
Anschlussmöglichkeit-Hauptstromkreis UL/CSAmehrdrähtig 1/2x 18-12 AWG
Anzugsdrehmoment UL/CSASteuerstromkreis 7 in·lb
Hauptstromkreis 7 in·lb
Strom bei Vollast (Motoren)(115 V AC einphasig) 9.8 A
(200 V AC dreiphasig) 11 A
(220 ... 240 V AC dreiphasig) 9.6 A
(230 V AC einphasig) 12 A
(440 ... 480 V AC dreiphasig) 11 A
(550 ... 600 V AC dreiphasig) 11 A
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -40 ... +70 °C
(Lagerung) -55 ... +80 °C
Höchstzulässige Betriebshöhenlage3000 m
Schockfestigkeit nach IEC/EN 60068-2-2711 ms pulsierend 25g
Vibrationsfestigkeit nach IEC/EN 60068-2-65g 3 ... 150 Hz
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SAA971000-4601
BV Zertifikat1SAA971000-0201
CB Zertifikat1SAA971000-2001
CQC ZertifikatCQC2019010304197131
Konformitätserklärung - CCC2020980304001602
Konformitätserklärung - CE1SAD101100-3201
Konformitätserklärung - UKCA1SAD201100-3201
RINA Zertifikat1SAA971001-0801
UL ZertifikatE191658-19880826
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 146 mm
Länge Verpackungseinheit 149 mm
Höhe Verpackungseinheit 158 mm
Bruttogewicht Verpackungseinheit 10.175 kg
EAN Verpackungseinheit 14013614544514
Menge Verpackungseinheit 2Karton 20 Stück
Breite Verpackungseinheit 2237 mm
Länge Verpackungseinheit 2102 mm
Höhe Verpackungseinheit 2120 mm
Bruttogewicht Verpackungseinheit 23.55 kg
EAN Verpackungseinheit 24013614544965
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 8EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 9EC000066 - Leistungsschütz zum Schalten von Wechselstrom
eClassV11.0 : 27371003
UNSPSC39121529
E-Nummer (Finnland)3709527

ETIM for 1SAL101923R9902 Niederspannungsschaltgeräte (EC000066)

MerkmalsnameBemessungssteuerspeisespannung AC 50 Hz (EF003978)
Merkmalswert500 V
MerkmalsnameBemessungssteuerspeisespannung AC 60 Hz (EF003979)
Merkmalswert500 V
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertAC
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393)
Merkmalswert20 A
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392)
Merkmalswert12 A
MerkmalsnameBemessungsbetriebsleistung bei AC-3, 400 V (EF001364)
Merkmalswert5.5 kW
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-4, 400 V (EF008495)
Merkmalswert9 A
MerkmalsnameBemessungsbetriebsleistung bei AC-4, 400 V (EF008496)
Merkmalswert4 kW
MerkmalsnameBemessungsbetriebsleistung NEMA (EF011960)
Merkmalswert2.2371 kW
MerkmalsnameGeeignet für Reiheneinbau (EF001126)
MerkmalswertNein
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertSchraubanschluss
MerkmalsnameAnzahl der Öffner als Hauptkontakte (EF001375)
Merkmalswert2
MerkmalsnameAnzahl der Schließer als Hauptkontakte (EF001374)
Merkmalswert2
