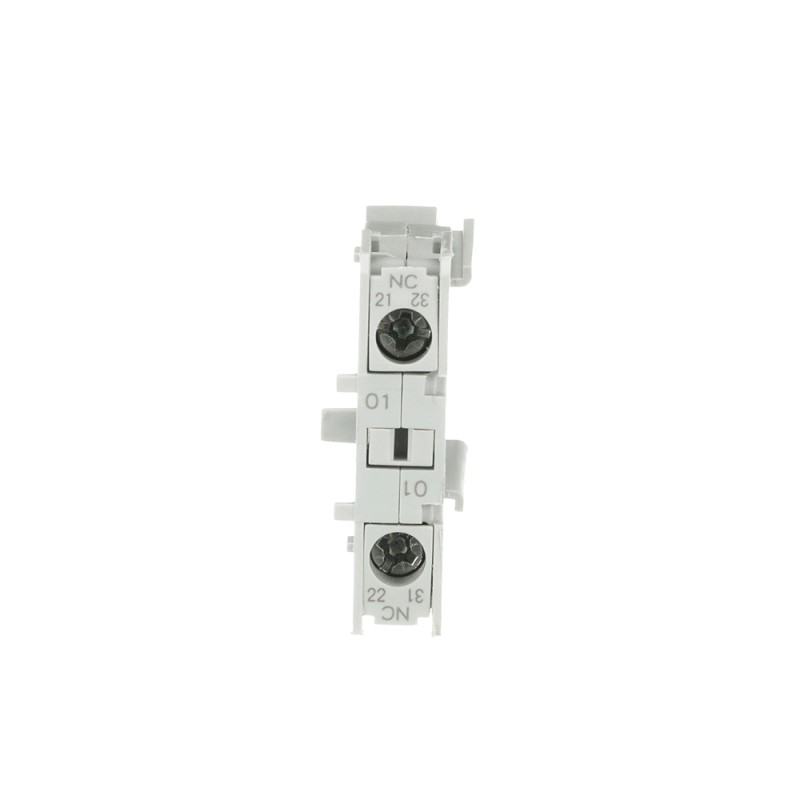

1SAL100561R9906 ABB MACL101AT Hilfskontakt 1NC
1SAL100561R9906
ABB
MACL101AT Hilfskontakt 1NC
Hilfsschalter 1Ö, Schraubanschluss, seitlich anbaubar, EN 50012
Niederspannungsschaltgeräte > Hilfsschalterblock
Schütze und Überlastrelais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Hauptdokumente | |
| EPLAN Daten | 9AAC166197_EPLAN |
| Datenblatt, technische Information | 1SBC100214C0202 |
| Montage- und Betriebsanleitung | 2CDC102076M9901 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 9.8 mm |
| Tiefe (Netto-Abmessung) | 56 mm |
| Höhe (Netto-Abmessung) | 42.5 mm |
| Nettogewicht | 0.017 kg |
| Technische Daten | |
| Anzahl Hauptkontakte Schließer | 0 |
| Anzahl Hauptkontakte Öffner | 0 |
| Anzahl Hilfskontakte Schließer | 0 |
| Anzahl Hilfskontakte Öffner | 1 |
| Anzahl Pole | 1P |
| Normen | IEC/EN 60947-1 |
| IEC/EN 60947-5-1 | |
| UL 60947-1 | |
| UL 60947-5-1 | |
| Bemessungsbetriebsspannung | Hilfsstromkreis 690 V AC |
| Hilfsstromkreis 440 V DC | |
| Bemessungsfrequenz (f) | Hilfsstromkreis 50 Hz |
| Hilfsstromkreis 60 Hz | |
| Hilfsstromkreis DC | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (Hilfsstromkreis) 10 A |
| Bemessungsbetriebsstrom AC-15 (Ie) | (240 V) 6 A |
| (400 V) 4 A | |
| (500 V) 2.5 A | |
| (690 V) 1.5 A | |
| Bemessungsisolationsspannung (Ui) | 750 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Hilfsstromkreis 6 kV |
| Maximale elektrische Schaltfrequenz | (AC-15) 360 Schaltspiele/Std |
| (DC-13) 360 Schaltspiele/Std | |
| Minimales Schaltvermögen | > 17 V |
| > 5 mA | |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 0.4 W |
| Anschlussmöglichkeit-Hilfsstromkreis | flexibel mit Aderendhülse 2x 0.75 ... 1.5 mm² |
| flexibel mit Aderendhülse 1x 0.75 ... 2.5 mm² | |
| flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm² | |
| flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm² | |
| flexibel 1/2x 0.75 ... 2.5 mm² | |
| starr 1/2x 0.75 ... 2.5 mm² | |
| Abisolierlänge | Hilfsstromkreis 9 mm |
| Schutzart | IP20 |
| Empfohlener Schraubendreher | Hilfsstromkreis Nr. 2 Pozidriv |
| Anzugsdrehmoment | Hilfsstromkreis 0.8 N·m |
| Anschlussart | Schraubklemme |
| Geeignet für | MC1 |
| MC2 equipped with Screw terminals | |
| Geeignet für Produktklasse | Kleinschütze |
| Produktname | Hilfsschalter |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | 600 V AC |
| Allgemeine Gebrauchsklasse UL/CSA | (600 V AC) 10 A |
| Anschlussmöglichkeit-Hilfsstromkreis UL/CSA | mehrdrähtig 18-12 AWG |
| Schaltleistung UL/CSA | A600 |
| Q600 | |
| Anzugsdrehmoment UL/CSA | Hilfsstromkreis 7 in·lb |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -40 ... +70 °C |
| (Lagerung) -55 ... +80 °C | |
| Höchstzulässige Betriebshöhenlage | 3000 m |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2021-006202 |
| RoHS Erklärung | 2CMT2021-006277 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| CB Zertifikat | 1SAA971002-2001 |
| CQC Zertifikat | CQC2019010304193150 |
| Konformitätserklärung - CCC | 2020980304001604 |
| Konformitätserklärung - CE | 1SAD101100-3201 |
| Konformitätserklärung - UKCA | 1SAD201100-3201 |
| RINA Zertifikat | 1SAA971000-0801 |
| UL Zertifikat | E48139-19880826 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Beutel 1 Stück |
| Breite Verpackungseinheit 1 | 99 mm |
| Länge Verpackungseinheit 1 | 20 mm |
| Höhe Verpackungseinheit 1 | 100 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.02 kg |
| EAN Verpackungseinheit 1 | 4013614550409 |
| Menge Verpackungseinheit 2 | Karton 10 Stück |
| Breite Verpackungseinheit 2 | 100 mm |
| Länge Verpackungseinheit 2 | 150 mm |
| Höhe Verpackungseinheit 2 | 105 mm |
| Bruttogewicht Verpackungseinheit 2 | 0.22 kg |
| EAN Verpackungseinheit 2 | 4013614550898 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | K |
| ETIM 7 | EC000041 - Hilfsschalterblock |
| ETIM 8 | EC000041 - Hilfsschalterblock |
| ETIM 9 | EC000041 - Hilfsschalterblock |
| eClass | V11.0 : 27371302 |
| UNSPSC | 39121522 |
| E-Nummer (Finnland) | 3709473 |
| Merkmal | Wert |
|---|---|
| Anzahl der Kontakte als Wechsler (EF008257) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Öffner (EF008255) | 1 |
| Anzahl der Fehlersignalschalter (EF007613) | 0 |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) | 6 A |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Ausführung (EF000010) | aufsteckbar |
| Montageart (EF000003) | Seitenanbau |
| Fassung (EF000048) | ohne |
