1SAL100365R9901 ABB MC1A400ATU Mini-Schütz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

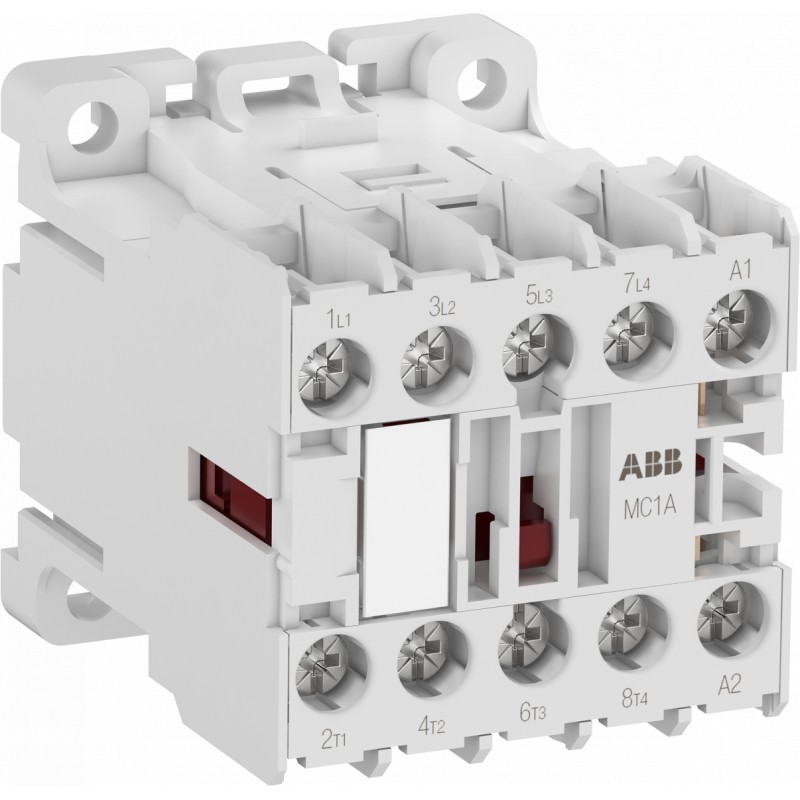

1SAL100365R9901 ABB MC1A400ATU Mini-Schütz

1SAL100365R9901

ABB

MC1A400ATU Mini-Schütz

Das MC1A400ATU Mini-Schütz ist ein dimensionsoptimiertes 4-poliges Schütz mit Schraubklemmen. Dieses Gerät ist eine großartige Lösung, wenn hohe Leistungen benötigt werden, aber der Platz begrenzt ist. Minischütze werden in Wohngebäuden, Gewerbegebäuden und industriellen Anwendungen zur Steuerung von ein- oder dreiphasigen Verbrauchern bis 4 kW (AC-3) und 20 A / 690 V (AC-1) oder zum Schalten von Steuersignalen eingesetzt. Das Produkt ist für die Wand- oder Schienenmontage geeignet.

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $46.52
Stückpreis: $46.52
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


b'

Allgemeine Informationen

Erweiterter Produkttyp:
MC1A400ATU
Produkt-ID:
Artikel-Nr.: 1SAL100365R9901
Ean:
4013614541612
Katalogbeschreibung:
MC1A400ATU Mini-Schütz 4NO 380-400V 50Hz/440V60Hz
Lange Beschreibung:
Das MC1A400ATU Mini-Schütz ist ein dimensionsoptimiertes 4-poliges Schütz mit Schraubklemmen. Dieses Gerät ist eine großartige Lösung, wenn hohe Leistungen benötigt werden, aber der Platz begrenzt ist. Minischütze werden in Wohngebäuden, Gewerbegebäuden und industriellen Anwendungen zur Steuerung von ein- oder dreiphasigen Verbrauchern bis 4 kW (AC-3) und 20 A / 690 V (AC-1) oder zum Schalten von Steuersignalen eingesetzt. Das Produkt ist für die Wand- oder Schienenmontage geeignet.
\n

Bestellung

Mindestbestellmenge:
1 Stück
Zolltarifnummer:
85365080

Beliebte Downloads

Anleitungen und Handbücher:
\n2CDC103061M6801-KARTON

Dimensionen

Produktnetzbreite:
45 mm
Produkt-Nettohöhe:
48 mm
Produktnetztiefe / Länge:
56 mm
Produkt-Nettogewicht:
0,17 kg

Technische

Anzahl der Polen:
4
Mini-Schütz-Typ:
Mini-Schütz
Nennbetriebsspannung:
Hauptkreis 690 V AC

Hauptkreis 440 V DC
Nennfrequenz (f):
Steuerschaltung 50 Hz

Steuerschaltung 60 Hz

Hauptkreis 50 Hz

Hauptkreis 60 Hz

Hauptkreis DC
Bewertete Impuls-Widerstand Spannung (UImp):
Hauptkreis 6 kV
Nennisolationsspannung (UIch):
750 V
Anzahl der Hauptkontakte NC:
0
Anzahl der Hauptkontakte NEIN:
4
Nennbetriebsstrom AC-1 (IE):
(690 V) 55 °C 20 A

(690 V) 70 °C 16 A

(230 V) 55 °C 20 A

(230 V) 70 °C 16 A

(400 V) 55 °C 20 A

(400 V) 70 °C 16 A

(500 V) 55 °C 20 A

(500 V) 70 °C 16 A
Nennleistung AC-3 (PE):
(230 V) Dreiphasig 2,2 kW

(400 V) Dreiphasig 4 kW

(500 V) Dreiphasig 4 kW

(690 V) Drehstrom, NC 3 kW

(690 V) Drehstrom, NO 4 kW
Bewertete Kurzzeit-Standstrom (ICw):
bei 40 °C Umgebungstemperatur, in freier Luft, aus kaltem Zustand 10 s 72 A
Anzahl der Hilfskontakte NC:
0
Anzahl der Hilfskontakte NEIN:
0
Konventioneller Freiluft-Thermalstrom (ITh):
Hauptkreis 20 A
Nenn-Steuerkreisspannung (UC):
50 Hz 380 ... 400 V Wechselstrom

60 Hz 440 V AC
Spulenbetriebsgrenzen:
(nach IEC 60947-4-1) für AC-Versorgung 0,85 ... 1,1 x Uc (bei θ ≤ 55 °C)
Schutzgrad:
Steuerstromkreis-Klemmen IP20

Hauptschaltungsklemmen IP20
Mechanische Haltbarkeit:
10000000 Zyklus
Maximale elektrische Schaltfrequenz:
(AC-1) 300 Zyklen pro Stunde

(AC-15) 360 Takte pro Stunde

(AC-3) 1200 Zyklen pro Stunde

(DC-1) 600 Takte pro Stunde

(DC-13) 360 Zyklen pro Stunde

(DC-3) 600 Takte pro Stunde
Anschluss kapazität Hauptschaltung:
Flexibel mit Ferrule 1x 0,75 ... 2,5 mm²

Flexibel mit Ferrule 2x 0,75 ... 1,5 mm²

Flexibel mit isolierter Ferrule 1x 0,75 ... 2,5 mm²

Flexibel mit isolierter Ferrule 2x 0,75 ... 1,5 mm²

Flexibel 1/2x 0,75 ... 2,5 mm²

Starr 1x 0,75 ... 4 mm²

Starr 2x 0,75 ... 2,5 mm²
Anschlusskapazität Steuerkreis:
Flexibel mit Ferrule 1x 0,75 ... 2,5 mm²

Flexibel mit Ferrule 2x 0,75 ... 1,5 mm²

Flexibel mit isolierter Ferrule 1x 0,75 ... 2,5 mm²

Flexibel mit isolierter Ferrule 2x 0,75 ... 1,5 mm²

Flexibel 1/2x 0,75 ... 2,5 mm²

Starre 1/2x 0,75 ... 2,5 mm²
Draht-Stripping-Länge:
Steuerkreis 9 mm

Hauptkreis 9 mm
Anzugsmoment:
Steuerkreis 0,8 N·m

Hauptstromkreis 0,8 ... 1,0 N·m
Montage auf DIN Rail:
TH35-15 (35 x 15 mm Montageschiene) nach IEC 60715

TH35-7.5 (35 x 7,5 mm Montageschiene) nach IEC 60715
Stromverlust:
bei Nennbetriebsbedingungen AC-1 pro Pol 0,7 W
Standards:
IEC/EN 60947-1

IEC/EN 60947-4-1

UL 60947-1

UL 60947-4-1

Technische UL/CSA

Maximale Betriebsspannung UL/CSA:
Hauptkreis 600 V AC
Volllast-Ampere Motornutzung:
(115 V AC) Einphasig 9,8 A

(200 V AC) Drei Phasen 11 A

(230 V AC) Einphasig 10 A

(240 V Wechselstrom) Dreiphasig 9,6 A

(380 ... 415 V AC) dreiphasig 6,1 A

(440 ... 480 V AC) dreiphasig 7,6 A

(550 ... 600 V AC) dreiphasig 6,1 A
Leistung UL/CSA:
(115 V AC) Einphasig 0,5 PS

(200 V AC) Drei Phase 3 PS

(230 V AC) Einphasig 1,5 PS

(240 V Wechselstrom) Dreiphasig 3 PS

(380 ... 415 V AC) dreiphasig 3 PS

(440 ... 480 V AC) Dreiphasig 5 PS

(550 ... 600 V AC) dreiphasig 5 PS
Allgemeine Verwendungsfreigabe UL/CSA:
(600 V AC) 20 A
Anschlusskapazität Hauptschaltung UL/CSA:
Gestrandet 1/2x 18-12 AWG
Anzugsmoment UL/CSA:
Steuerstromkreis 7 in·lb

Hauptstromkreis 7 in·lb

Umwelt

Umgebungslufttemperatur:
Betrieb -40 ... +55 °C

Lagerung -55 ... +80 °C
Maximale Betriebshöhe zulässig:
3000 m
Stoßfestigkeit nach IEC 60068-2-27:
11 ms Puls 25g
Vibrationsbeständigkeit nach IEC 60068-2-6:
5g / 3 ... 150 Hz
RoHS-Status:
Nach EU-Richtlinie 2011/65/EU

Zertifikate und Deklarationen (Dokumentnummer)

BV-Zertifikat:
\n1SAA971000-0201
CB-Zertifikat:
\n1SAA971000-2001
cULus Zertifikat:
\ncUL_E191658
Konformitätserklärung - CE:
\nArtikel-Nr.: 1SAD938502-0305
Anleitungen und Handbücher:
\n2CDC103061M6801-KARTON
RINA Zertifikat:
\n1SAA971000-0801
RoHS Informationen:
\nArtikel-Nr.: 1SAD038501-0305

Containerinformationen

Paket-Level-1-Einheiten:
Box 1 Stück
Paketebene 1 Breite:
46 mm
Paketebene 1 Höhe:
58 mm
Paketebene 1 Tiefe / Länge:
49 mm
PaketStufe 1 Bruttogewicht:
0,175 kg
Paket Ebene 1 EAN:
4013614541612
Paket-Level 2-Einheiten:
Box 20 Stück
Paketebene 2 Breite:
237 mm
Paketebene 2 Höhe:
120 mm
Paketebene 2 Tiefe / Länge:
102 mm
PaketStufe 2 Bruttogewicht:
3,55 kg
Paket Ebene 2 EAN:
4013614542275

Klassifizierungen

Objektklassifizierungscode:
Q
ETIM 5:
EC000066 - Magnetschütz, AC-Schalter
ETIM 6:
EC000066 - Leistungsschütze, Wechselstromschaltung
ETIM 7:
EC000066 - Leistungsschütze, Wechselstromschaltung
Eclass:
7.0 27371003
Unspsc:
39121529
\n
'

Datasheet - PDF

▲
