ABBElektronische Relais1SAJ655000R0101 ABB VI155.0 Volt.-Modul für UMC100

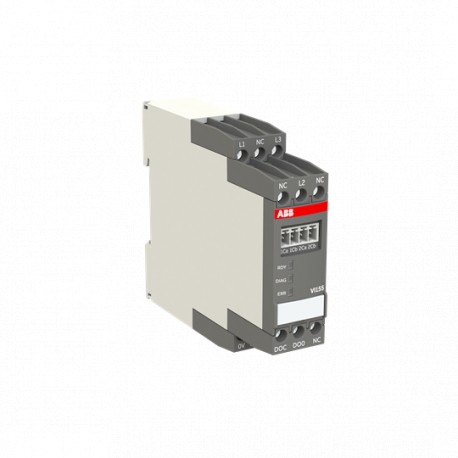

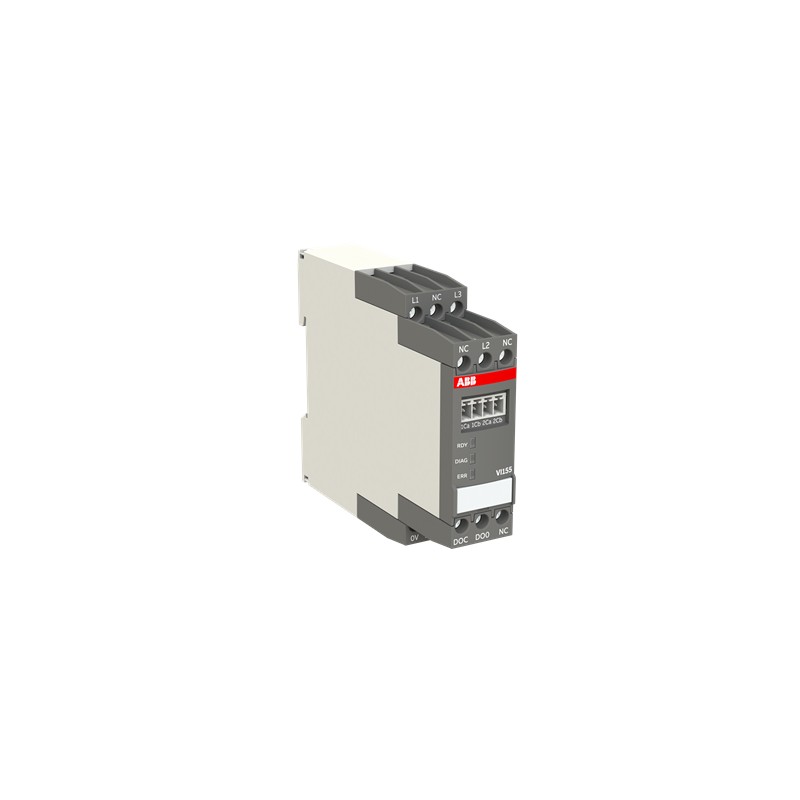

ABB 1SAJ655000R0101 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SAJ655000R0101 ABB VI155.0 Volt.-Modul für UMC100

Code: 1SAJ655000R0101

Hersteller: ABB

Beschreibung:

VI155.0 Volt.-Modul für UMC100
Spannungs-Modul für UMC100.3 für IT u. geerdete Netze, Ue 150-690V AC

Kategorien:

  • Niederspannungsschaltgeräte > Erweiterungsmodul für Motormanagement-Gerät
  • ABB > Elektronische Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 249,51 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 7-8 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer90303370
BaureiheVI1
Hauptdokumente
Datenblatt, technische Information2CDC135032D0204
EPLAN Daten9AAC159135_EPLAN
Abmessungen
Breite (Netto-Abmessung)22.5 mm
Tiefe (Netto-Abmessung)105.9 mm
Höhe (Netto-Abmessung)85.6 mm
Nettogewicht0.148 kg
Technische Daten
Anschlussmöglichkeit1x 0.75-2.5 mm²
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Verlustleistungcirca 0.8 W
Bemessungssteuerspeisespannung (Us)24 V DC
Empfohlener SchraubendreherNr. 1 Pozidriv
NormenCAN/CSA C22.2 No.14
IEC/EN 60947-1
IEC/EN 60947-5-1
IEC 61131-2
UL 508
Geeignet für ProduktklasseUniversal Motor Controllers
AnschlussartSchraubklemme
AnzugsdrehmomentHilfsstromkreis 0.22 N·m
Steuerstromkreis 0.6 ... 0.8 N·m
Abisolierlänge7 mm
Technische Daten UL/CSA
Anschlussmöglichkeit UL/CSAflexibel mit Aderendhülse 1x 18-14 AWG
flexibel 1x 18-14 AWG
starr 1x 20-12 AWG
Umgebungsbedingungen
SchutzartIP20
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SAA983001-4501
RoHS Erklärung1SVD981001-4401
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006538
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
ABS Zertifikat9AKK106930A7739
Atex ZertifikatNot available
cULus ZertifikatcULus_20220318_E48139
Konformitätserklärung - CE1SVD981084-00
Konformitätserklärung - UKCA1SVD981084-10
DNV ZertifikatTAA000015X-revision4
GL Zertifikat1SAA962005-0401
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 197 mm
Länge Verpackungseinheit 130 mm
Höhe Verpackungseinheit 1109 mm
Bruttogewicht Verpackungseinheit 10.173 kg
EAN Verpackungseinheit 14013614566257
Externe Klassifizierungen und Normen
eClassV11.0 : 27370805
E-Nummer (Norwegen)4552564
ETIM 6EC002613 - Erweiterungsmodul für Motormanagement-Gerät
ETIM 7EC002613 - Erweiterungsmodul für Motormanagement-Gerät
ETIM 8EC002613 - Erweiterungsmodul für Motormanagement-Gerät
ETIM 9EC002613 - Erweiterungsmodul für Motormanagement-Gerät
Kennbuchstabe (elektrische Betriebsmittel)B

ETIM for 1SAJ655000R0101 Niederspannungsschaltgeräte (EC002613)

MerkmalsnameAusführung (EF000010)
MerkmalswertAnalogmodul
MerkmalsnameSchaltfunktion (EF000189)
Merkmalswertmonostabil
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert24 V
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertDC
MerkmalsnameAnzahl der analogen Eingänge (EF001994)
Merkmalswert3
MerkmalsnameAnzahl der analogen Ausgänge (EF001995)
Merkmalswert0
MerkmalsnameEingang für Thermistoranschluss (EF007116)
MerkmalswertNein
MerkmalsnameEingang für Erdschlusserfassung (EF007115)
MerkmalswertNein
MerkmalsnameEingang für analoge Temperaturfühler (EF007114)
MerkmalswertJa
MerkmalsnameAusführung elektrischer Anschluss für Hilfs- und Steuerstromkreis (EF006979)
MerkmalswertSchraubanschluss
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
