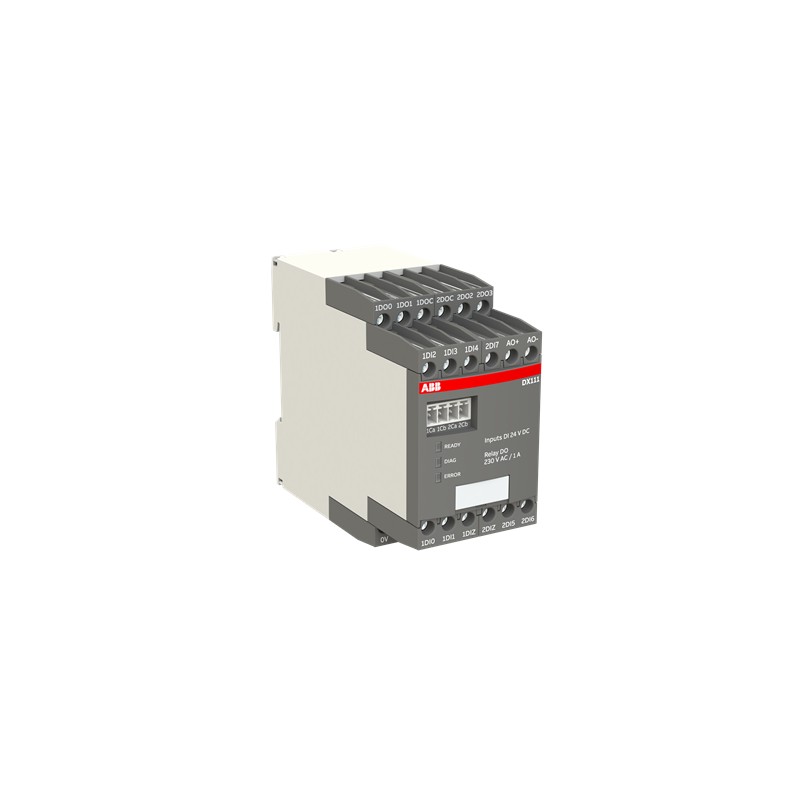

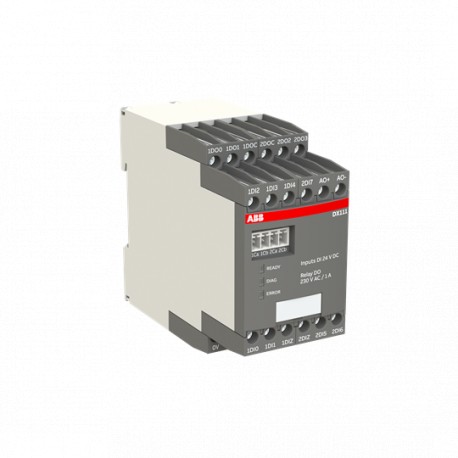

1SAJ611000R0102 ABB DX111.0 I/O-Modul für UMC100
1SAJ611000R0102
ABB
DX111.0 I/O-Modul für UMC100
DX111.0 Digitales E/A-Modul für UMC100.3 Eingänge 24 V DC, Vers. 24 V DC
Niederspannungsschaltgeräte > Erweiterungsmodul für Motormanagement-Gerät
Elektronische Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85389091 |
| Baureihe | DX1 |
| Hauptdokumente | |
| Datenblatt, technische Information | 2CDC135032D0204 |
| EPLAN Daten | 9AAC159135_EPLAN |
| Abmessungen | |
| Breite (Netto-Abmessung) | 45 mm |
| Tiefe (Netto-Abmessung) | 107 mm |
| Höhe (Netto-Abmessung) | 85.6 mm |
| Nettogewicht | 0.241 kg |
| Technische Daten | |
| Anschlussmöglichkeit | 1x 0.75-2.5 mm² |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 | |
| Verlustleistung | circa 3 W |
| Bemessungssteuerspeisespannung (Us) | 24 V DC |
| Empfohlener Schraubendreher | Nr. 1 Pozidriv |
| Normen | CAN/CSA C22.2 No.14 |
| IEC/EN 60947-1 | |
| IEC/EN 60947-5-1 | |
| IEC/EN 61131-2 | |
| UL 508 | |
| Geeignet für | UMC100 |
| Geeignet für Produktklasse | Universal Motor Controllers |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | Hilfsstromkreis 0.22 N·m |
| Steuerstromkreis 0.6 ... 0.8 N·m | |
| Abisolierlänge | 7 mm |
| Technische Daten UL/CSA | |
| Anschlussmöglichkeit UL/CSA | flexibel mit Aderendhülse 1x 18-14 AWG |
| flexibel 1x 18-14 AWG | |
| starr 1x 20-12 AWG | |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SAA983001-4501 |
| RoHS Erklärung | 1SVD981001-4401 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006538 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| ABS Zertifikat | 9AKK106930A7739 |
| Atex Zertifikat | Not available |
| CB Zertifikat | 1SAA962001-2002 |
| CCC Zertifikat | CCC_2012010304541820 |
| cULus Zertifikat | cULus_20220318_E48139 |
| Konformitätserklärung - CCC | '2020980304001299 |
| Konformitätserklärung - CE | 1SVD981084-00 |
| Konformitätserklärung - UKCA | 1SVD981084-10 |
| DNV Zertifikat | TAA000015X-revision4 |
| GL Zertifikat | 1SAA962005-0401 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 97 mm |
| Länge Verpackungseinheit 1 | 52.5 mm |
| Höhe Verpackungseinheit 1 | 109 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.27 kg |
| EAN Verpackungseinheit 1 | 4013614566226 |
| Externe Klassifizierungen und Normen | |
| eClass | V11.0 : 27370805 |
| E-Nummer (Norwegen) | 4552560 |
| ETIM 6 | EC002613 - Erweiterungsmodul für Motormanagement-Gerät |
| ETIM 7 | EC002613 - Erweiterungsmodul für Motormanagement-Gerät |
| ETIM 8 | EC002613 - Erweiterungsmodul für Motormanagement-Gerät |
| ETIM 9 | EC002613 - Erweiterungsmodul für Motormanagement-Gerät |
| Kennbuchstabe (elektrische Betriebsmittel) | B |
| Merkmal | Wert |
|---|---|
| Ausführung (EF000010) | Digitalmodul |
| Schaltfunktion (EF000189) | monostabil |
| Bemessungssteuerspeisespannung DC (EF003980) | 24 V |
| Spannungsart zur Betätigung (EF008242) | DC |
| Anzahl der analogen Eingänge (EF001994) | 0 |
| Anzahl der analogen Ausgänge (EF001995) | 1 |
| Eingang für Thermistoranschluss (EF007116) | Nein |
| Eingang für Erdschlusserfassung (EF007115) | Nein |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis (EF006979) | Schraubanschluss |
| Schutzart (IP) (EF005474) | IP20 |
| Schutzart (NEMA) (EF011959) | sonstige |
