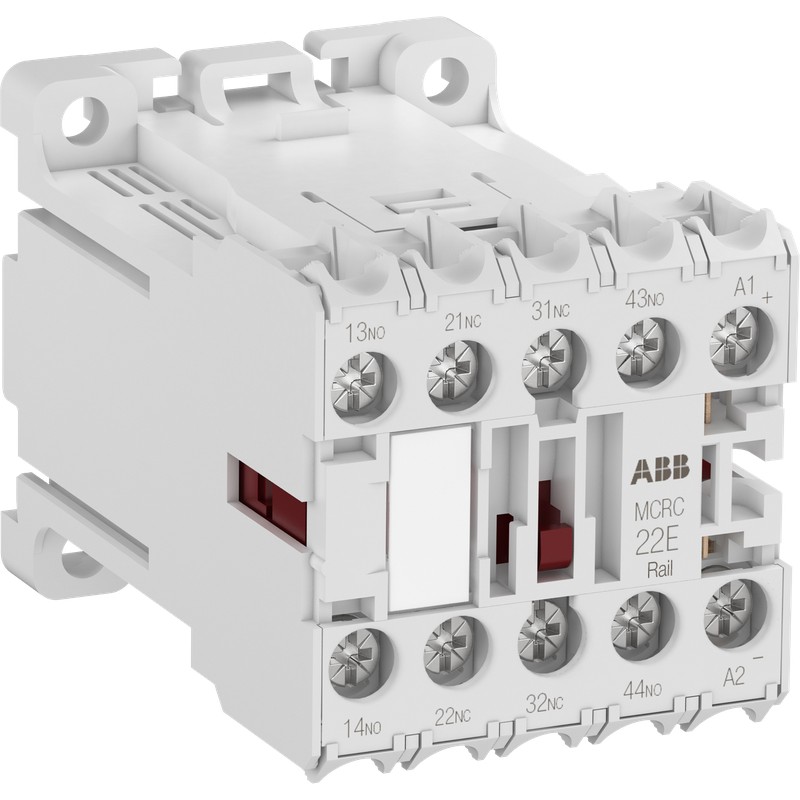

1SAH102142R9910 ABB MCRC031ARWJD-RAIL Mini-Schützrelais Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SAH102142R9910 ABB MCRC031ARWJD-RAIL Mini-Schützrelais

1SAH102142R9910

ABB

MCRC031ARWJD-RAIL Mini-Schützrelais

MCRC031ARWJD-RAILKleinhilfsschütz77 ... 137 V DC3NO1NCRingkabelschuh

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschütz, Relais

Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $83.46
Stückpreis: $83.46
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Hauptdokumente
EPLAN Daten9AAC426189_EPLAN
Datenblatt, technische Information1SBC100214C0202
Montage- und Betriebsanleitung2CDC103061M6801
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)45 mm
Tiefe (Netto-Abmessung)68 mm
Höhe (Netto-Abmessung)48 mm
Nettogewicht0.245 kg
Technische Daten
Anzahl Hauptkontakte Schließer0
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer3
Anzahl Hilfskontakte Öffner1
Anzahl Pole4P
NormenIEC/EN 60947-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-5-1
BemessungsbetriebsspannungHilfsstromkreis 690 V AC
Hilfsstromkreis 440 V DC
Bemessungsfrequenz (f)Hilfsstromkreis 50 Hz
Hilfsstromkreis 60 Hz
Hilfsstromkreis DC
Steuerstromkreis DC
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(Hilfsstromkreis) 10 A
Bemessungsbetriebsstrom AC-15 (Ie)(240 V) 6 A
(400 V) 4 A
(500 V) 2.5 A
(690 V) 1.5 A
Bemessungsbetriebsstrom DC-13 (Ie)(24 V) 5 A
(48 V) 2.5 A
(125 V) 0.55 A
(250 V) 0.3 A
(440 V) 0.15 A
KurzschlussschutzeinrichtungVorsicherung Typ gG 10 A
Bemessungsisolationsspannung (Ui)750 V
Bemessungsstoßspannungsfestigkeit (Uimp)Hilfsstromkreis 6 kV
Maximale elektrische Schaltfrequenz(AC-15) 360 Schaltspiele/Std
(DC-13) 360 Schaltspiele/Std
Mechanische LebensdauerBetriebsabläufe 10000000 Zyklen
Minimales SchaltvermögenHilfsstromkreis 17 V
Hilfsstromkreis 5 mA
Spulen Strombegrenzung(nach IEC 60947-5-1 für DC Versorgung) Uc min. ... Uc max. (bei θ ≤ 55 °C)
Bemessungssteuerspannung (Uc)77 ... 137 V DC
Leistungsaufnahme der Spulemittlerer Haltewert DC 4 W
mittlerer Anzugswert DC 4 W
Verlustleistungbei Bemessungsbedingungen pro Pol 0.4 W
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Anschlussmöglichkeit-Hilfsstromkreisflexibel 1/2x 0.75 ... 2.5 mm²
starr 1/2x 0.75 ... 2.5 mm²
Anschlussmöglichkeit-Steuerstromkreisflexibel 1/2x 0.75 ... 2.5 mm²
starr 1/2x 0.75 ... 2.5 mm²
AbisolierlängeHilfsstromkreis 9 mm
Steuerstromkreis 9 mm
SchutzartAnschlussklemmen Hilfsstromkreis IP20
Anschlussklemmen Steuerstromkreis IP20
Anschlussklemmen Hauptstromkreis IP20
Empfohlener SchraubendreherNr. 2 Pozidriv
AnzugsdrehmomentHilfsstromkreis 0.8 ... 1.0 N·m
Steuerstromkreis 0.8 N·m
AnschlussartRingkabelschuh
Typ KleinschützKleinhilfsschütz
ProduktnameKleinhilfsschütz
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSA600 V AC
Allgemeine Gebrauchsklasse UL/CSA(600 V AC) 10 A
Anschlussmöglichkeit-Hilfsstromkreis UL/CSAmehrdrähtig 1/2x 18-12 AWG
Schaltleistung UL/CSAA600
Q600
Anzugsdrehmoment UL/CSAHilfsstromkreis 7 in·lb
Steuerstromkreis 7 in·lb
Hauptstromkreis 7 in·lb
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -40 ... +70 °C
(Lagerung) -55 ... +80 °C
Höchstzulässige Betriebshöhenlage3000 m
Schockfestigkeit nach IEC/EN 60068-2-2711 ms pulsierend 25g
Vibrationsfestigkeit nach IEC/EN 60068-2-65g 3 ... 150 Hz
Schock- und Vibrationsfestigkeit nach IEC 61373Category 1, Class B
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SAA971000-4601
BV Zertifikat1SAA971000-0201
CB Zertifikat1SAA971001-2001
CQC ZertifikatCQC2019010303193580
Konformitätserklärung - CCC2020980303000255
Konformitätserklärung - CE1SAD101100-3201
Konformitätserklärung - UKCA1SAD201100-3201
UL ZertifikatE48139-19880829
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 146 mm
Länge Verpackungseinheit 149 mm
Höhe Verpackungseinheit 170 mm
Bruttogewicht Verpackungseinheit 10.25 kg
EAN Verpackungseinheit 14013614549489
Menge Verpackungseinheit 2Karton 10 Stück
Breite Verpackungseinheit 2243 mm
Länge Verpackungseinheit 2106 mm
Höhe Verpackungseinheit 280 mm
Bruttogewicht Verpackungseinheit 22.56 kg
EAN Verpackungseinheit 24013614549601
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)K
ETIM 7EC000196 - Hilfsschütz, Relais
ETIM 8EC000196 - Hilfsschütz, Relais
ETIM 9EC000196 - Hilfsschütz, Relais
eClassV11.0 : 27371001
UNSPSC39121500
