> ABB>Andere modulare Geräte>1SAE901901R1011 ABB Con. Aux. EH04-11N 1NA 1NC
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

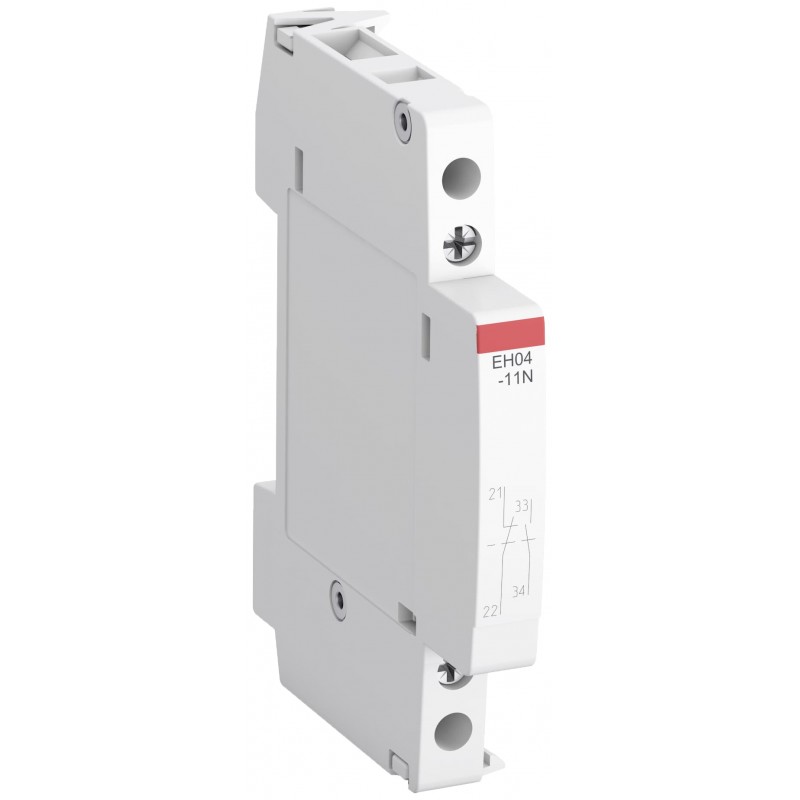

1SAE901901R1011 ABB Con. Aux. EH04-11N 1NA 1NC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SAE901901R1011 ABB Con. Aux. EH04-11N 1NA 1NC

1SAE901901R1011

ABB

Con. Aux. EH04-11N 1NA 1NC

EH04-11N Hilfsschalterblock - 0 NO - 0 NC - Hilfsstromkreis 50 Hz

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschalterblock

Andere modulare Geräte

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $16.77
Stückpreis: $16.77
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85369010
Hauptdokumente
EPLAN Daten9AAC166191_EPLAN
Datenblatt, technische Information2CDC103051C0201
Montage- und Betriebsanleitung2CDC103043M6801
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)9 mm
Tiefe (Netto-Abmessung)65 mm
Höhe (Netto-Abmessung)85 mm
Nettogewicht0.04 kg
Technische Daten
Anzahl Hauptkontakte Schließer0
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer1
Anzahl Hilfskontakte Öffner1
Anzahl Pole2P
NormenIEC/EN 60947-5-1
BemessungsbetriebsspannungHilfsstromkreis 500 V AC
Bemessungsfrequenz (f)Hilfsstromkreis 50 Hz
Hilfsstromkreis 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(Hilfsstromkreis) 6 A
Bemessungsbetriebsstrom AC-15 (Ie)(415 V AC) 3 A
(24 V) 6 A
(240 V) 4 A
(500 V) 2 A
Bemessungsbetriebsstrom DC-13 (Ie)(125 V) 0.55 A
(250 V) 0.27 A
KurzschlussschutzeinrichtungVorsicherung Typ gG 10 A
Bemessungsisolationsspannung (Ui)500 V
Bemessungsstoßspannungsfestigkeit (Uimp)Hilfsstromkreis 4 kV
Maximale elektrische Schaltfrequenz(AC-15) 360 Schaltspiele/Std
(DC-13) 360 Schaltspiele/Std
Minimales Schaltvermögen> 17 V
> 5 mA
Verlustleistungbei Bemessungsbedingungen pro Pol 0.84 W
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 1x 1 ... 1.5 mm²
flexibel 1x 1 ... 2.5 mm²
starr 1x 1 ... 4 mm²
starr 2x 1 ... 1.5 mm²
AbisolierlängeHilfsstromkreis, obere Kontakte (1x 1.5) 7 mm
Hilfsstromkreis, obere Kontakte (1x 2.5 ... 4) 17 mm
Hilfsstromkreis, obere Kontakte (2x 1.5) 17 mm
Hilfsstromkreis, untere Kontakte (1x 1.5) 7 mm
Hilfsstromkreis, untere Kontakte (1x 2.5 ... 4) 9 mm
Hilfsstromkreis, untere Kontakte (2x 1.5) 9 mm
SchutzartIP20
Empfohlener SchraubendreherHilfsstromkreis Nr. 1 Pozidriv
AnzugsdrehmomentHilfsstromkreis 0.9 N·m
AnschlussartSchraubklemme
Breite in Teilungseinheiten1.0
Geeignet fürESB16..N
ESB20..N
ESB25..N
ESB40..N
ESB63..N
EN20..N
EN25..N
EN40..N
ESB100..N
Geeignet für ProduktklasseInstallation Contactors
ProduktnameHilfsschalterblock
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSA600 V AC
Allgemeine Gebrauchsklasse UL/CSA(600 V AC) 5 A
Anschlussmöglichkeit-Hilfsstromkreis UL/CSAmehrdrähtig 18-12 AWG
Schaltleistung UL/CSAA600
Anzugsdrehmoment UL/CSAHilfsstromkreis 8 in·lb
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +55 °C
(Lagerung) -40 ... +80 °C
Höchstzulässige Betriebshöhenlage2000 m
Schockfestigkeit nach IEC/EN 60068-2-2711 ms pulsierend 15g
Vibrationsfestigkeit nach IEC/EN 60068-2-65g 3 ... 150 Hz
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2C
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
ABS Zertifikat1SAA920000-0101
CB Zertifikat1SAA920006-2001
CQC ZertifikatCQC2017010304980330
Konformitätserklärung - CCC2020980305001265
Konformitätserklärung - CE1SAD101100-3301
Konformitätserklärung - UKCA1SAD201100-3301
DNV Zertifikat1SAA920000-0306
EAC Zertifikat1SAA920002-2701
RINA Zertifikat1SAA920000-0801
UL ZertifikatE191658-19960301
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 187 mm
Länge Verpackungseinheit 118 mm
Höhe Verpackungseinheit 169.5 mm
Bruttogewicht Verpackungseinheit 10.05 kg
EAN Verpackungseinheit 14013614527814
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)K
ETIM 7EC000041 - Hilfsschalterblock
ETIM 8EC000041 - Hilfsschalterblock
ETIM 9EC000041 - Hilfsschalterblock
eClassV11.0 : 27371302
UNSPSC39121522
E-Nummer (Finnland)3707816
E-Nummer (Norwegen)4190272
E-Nummer (Schweden)3210569

ETIM for 1SAE901901R1011 Niederspannungsschaltgeräte (EC000041)
Merkmal Wert
Anzahl der Kontakte als Wechsler (EF008257) 0
Anzahl der Kontakte als Schließer (EF008256) 1
Anzahl der Kontakte als Öffner (EF008255) 1
Anzahl der Fehlersignalschalter (EF007613) 0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) 4 A
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Ausführung (EF000010) aufsteckbar
Montageart (EF000003) Seitenanbau
Fassung (EF000048) ohne

Datasheet - PDF

▲
