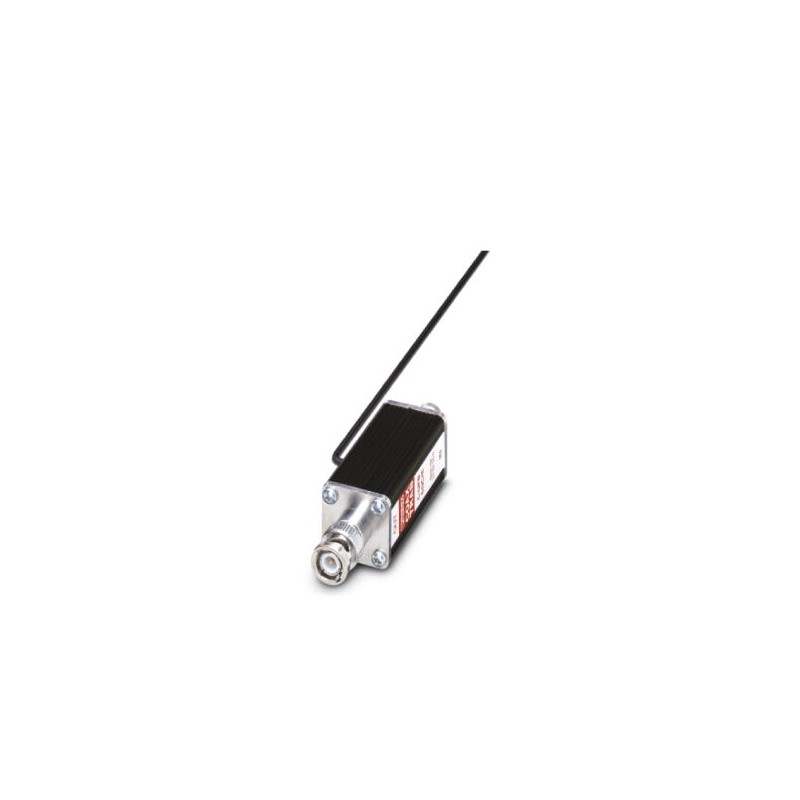

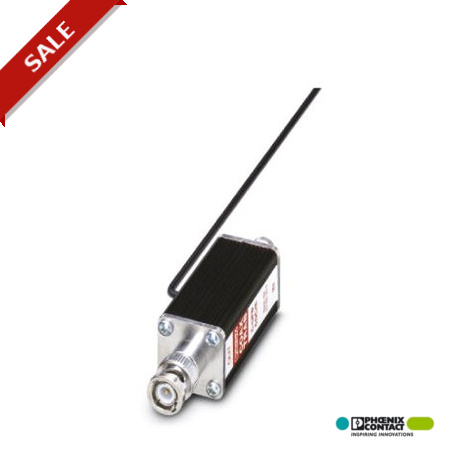

C-UFB-24DC/E 2782313 PHOENIX CONTACT Штекер с грубой перенапряжения и тонкой защиты, для коаксиальных интерф..
C-UFB-24DC/E
2782313
PHOENIX_CONTACT
10
Штекер с грубой перенапряжения и тонкой защиты, для коаксиальных интерфейсов сигналов с плавающей щит, напряжение сигнала 24 В. Подключение: BNC гнездо / штекер
Trabtech (TT)
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Описание
▲Размеры
| Высота | 93 мм |
|---|---|
| Ширина | 25,4 мм |
| Длина | 25,4 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
|---|---|
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | Алюминий |
|---|---|
| Цвет | черный |
| Стандарты для воздушных путей и путей утечки | VDE 0110-1 |
| IEC 60664-1 | |
| Тип монтажа | Соответствующий промежуточный штекер |
| Исполнение | Промежуточный штекер |
| Направление действие | Line-Shield/Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C2 |
|---|---|
| C3 | |
| D1 | |
| Макс. напряжение при длит. нагрузке UC | 30 В DC |
| Максимальное напряжение при длительной нагрузке UC(провод-экран) | 30 В DC |
| Номинальный ток IN | 185 мА (25 °C) |
| Эффективный рабочий ток ICпри UC | ≤ 10 мкA |
| Ток защитного проводника IPE | ≤ 2 мкA |
| Номинальный импульсный ток утечки In(8/20) мкс (фаза-земля) | 10 кA |
| Номинальный импульсный ток утечки In(8/20) мкс (фаза-экран) | 10 кA |
| Суммарный импульсный ток (8/20) мкс | 20 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 500 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн. | ≤ 70 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), статич. | ≤ 45 В |
| Остаточное напряжение при In(фаза-земля) | ≤ 50 В (10 см, провод) |
| Остаточное напряжение при In (фаза-экран) | ≤ 43 В |
| Уровень защиты Up(жила-земля) | ≤ 500 В (C1 - 1 кВ/500 A)) |
| ≤ 500 В (C3 - 10 A) | |
| ≤ 600 В (C2 - 10 кВ / 5 кА) | |
| Уровень защиты Up(жила-экран) | ≤ 70 В (C1 - 1 кВ/500 A)) |
| ≤ 50 В (C3 - 10 A) | |
| ≤ 120 В (C2 - 10 кВ / 5 кА) | |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| ≤ 500 нс | |
| Вносимое затухание aE, асим. | 2 дБ (≤ 20 МГц) |
| Максимальная частота fg (3 дБ), асим. (экран) в системах сопротивлением 50 Ом | Тип. 90 МГц |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ/5 kA |
| D1 - 2,5 kA |
Характеристики клемм
| Тип подключения | BNC 50 Ом |
|---|---|
| Тип подключения ВХОД | Розетка BNC |
| Тип подключения ВЫХОД | Штекер BNC |
Подключение с выравниванием потенциалов
| Тип подключения | Гибкий проводник (ПВХ) |
|---|
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 61643-21 |
|---|
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX PROTECTION RU.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2782313-C-UFB-24DC/E | 145 Kbytes |
|
