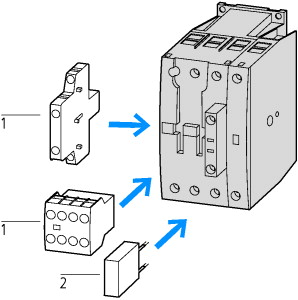

Стандарты и предписания
IEC/EN 60947, VDE 0660, UL, CSA
Механический срок службыРабота от перем. тока [Переключения]
10 x 106
Механический срок службыУправляется постоянным током DC [Переключения]
10 x 106
Частота коммутаций, механическаяРабота от перем. тока [Переключения/ч]
5000
Частота коммутаций, механическаяУправляется постоянным током DC [Переключения/ч]
5000
Стойкость к климатическим воздействиям
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-3
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей средыразомкнут
-25 - +60 °C
Температура окружающей средыв капсульном корпусе
- 25 - 40 °C
Температура окружающей средыХранение
- 40 - 80 °C

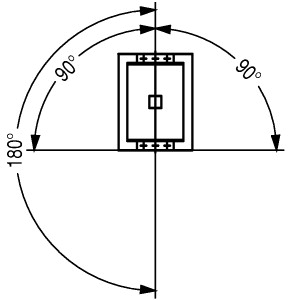

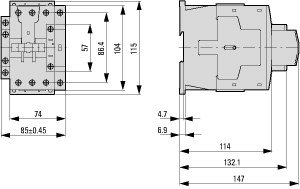

установочное положениеустановочное положение
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсЦепи главного токаЗамыкающие контакты
10 g
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсВспомогательные блок-контактыЗамыкающие контакты
7 g
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсВспомогательные блок-контактыРазмыкающие контакты
5 g
Высота установки
макс. 2000 M
Защита от прикосновения при вертикальном управлении спереди (EN 50274)
защита от прикосновения пальцами и тыльной стороной кистей рук
Поперечные сечения соединения главного проводаодножильный
1 x (2,5 - 16)
2 x (2,5 - 16) мм2
Поперечные сечения соединения главного проводатонкопроволочный с оконечной муфтой
1 x (2,5 - 35)
2 x (2,5 - 25) мм2
Поперечные сечения соединения главного проводамногожильный
1 x (16 - 50)
2 x (16 - 35) мм2
Поперечные сечения соединения главного проводаОдно- или многожильный
12 - 2 AWG
Поперечные сечения соединения главного проводаПлоский провод [Количество сегментов x ширина x толщина ]
2 x (6 x 9 x 0,8) мм
Поперечные сечения соединения главного проводаСоединительный винт
M6
Поперечные сечения соединения главного проводаНачальный пусковой момент
3,3 Нм
Поперечные сечения соединения главного проводаДлина зачистки
10 мм
Поперечные сечения подсоединяемых вспомогательных проводоводножильный
1 x (0,75 - 4)
2 x (0,75 - 4) мм2
Поперечные сечения подсоединяемых вспомогательных проводовтонкопроволочный с оконечной муфтой
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) мм2
Поперечные сечения подсоединяемых вспомогательных проводоводно- или многожильные
18 - 14 AWG
Поперечные сечения подсоединяемых вспомогательных проводовДлина зачистки
10 мм
Поперечные сечения подсоединяемых вспомогательных проводовСоединительный винт
M3,5
Поперечные сечения подсоединяемых вспомогательных проводовНачальный пусковой момент
1,2 Нм
ИнструментыГлавный проводОтвертка с профилем Pozidriv
2 Размер
ИнструментыГлавный проводСтандартная отвёртка
0.8 x 5.5
1 x 6 мм
ИнструментыКабели системы управленияОтвертка с профилем Pozidriv
2 Размер
ИнструментыКабели системы управленияСтандартная отвёртка
0,8 x 5,5
1 x 6 мм
Номинальная устойчивость к импульсу [Uimp]
8000 В перем. тока
Категория перенапряжения / степень загрязнения
III/3
Номинальные выдерживаемые напряжения изоляции [Ui]
690 В перем. тока
Номинальное напряжение [Ue]
690 В перем. тока
Безопасное разъединение согласно EN 61140между катушкой и контактами
440 В перем. тока
Безопасное разъединение согласно EN 61140между контактами
440 В перем. тока
Включающая способность (cos ϕ) [до 690 В]
700
согласно IEC/EN 60947 A
Отключающая способность220 B 230 B
500 A
Отключающая способность380 B 400 B
500 A
Отключающая способность500 В
500 A
Отключающая способность660 B 690 B
296 A
стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации 2400 В [gG/gL 500 В]
80 A
стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации 2690 В [gG/gL 690 В]
63 A
стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации "1"400 В [gG/gL 500 В]
160 A
стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации "1"690 В [gG/gL 690 В]
80 A

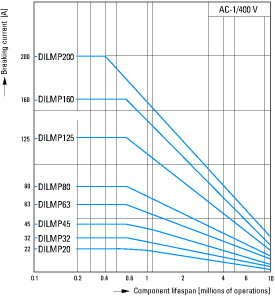

AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith=Ie]
80 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 50 °C [Ith=Ie]
76 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 55 °C [Ith=Ie]
73 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 60 °C [Ith=Ie]
69 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцв капсульном корпусе [Ith]
64 A
AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйразомкнут [Ith]
207 A
AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйв капсульном корпусе [Ith]
186 A
AC-1Расчетная рабочая мощность [P]220/230 В [P]
29 кВт
AC-1Расчетная рабочая мощность [P]240 В [P]
32 кВт
AC-1Расчетная рабочая мощность [P]380/400 В [P]
50 кВт
AC-1Расчетная рабочая мощность [P]415 В [P]
55 кВт
AC-1Расчетная рабочая мощность [P]440 В [P]
58 кВт
AC-1Расчетная рабочая мощность [P]500 В [P]
66 кВт
AC-1Расчетная рабочая мощность [P]690 В [P]
87 кВт
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 ГцПримечание
При максимальной допустимой температуре окружающей среды (откр.)
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц220 B 230 B [Ie]
50 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц240 В [Ie]
50 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie]
50 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц415 В [Ie]
50 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц440 В [Ie]
50 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц500 В [Ie]
50 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц660 B 690 B [Ie]
32 A
AC-3Расчетная рабочая мощность [P]220 B 230 B [P]
15.5 кВт
AC-3Расчетная рабочая мощность [P]240 В [P]
17 кВт
AC-3Расчетная рабочая мощность [P]380 B 400 B [P]
22 кВт
AC-3Расчетная рабочая мощность [P]415 В [P]
30 кВт
AC-3Расчетная рабочая мощность [P]440 В [P]
32 кВт
AC-3Расчетная рабочая мощность [P]500 В [P]
36 кВт
AC-3Расчетная рабочая мощность [P]660 B 690 B [P]
30 кВт
Расчетный рабочий ток IeоткрытыйDC-160 В [Ie]
80 A
Расчетный рабочий ток IeоткрытыйDC-1110 В [Ie]
80 A
Расчетный рабочий ток IeоткрытыйDC-1220 В [Ie]
80 A
Электрические тепловые потери
3-полюсный, при Ith(60°)
25.8 W
Сопротивление на полюс
1.9 мОм
Безопасность по напряжениюРабота от перем. тока, 50/60 Гц
0.85 - 1.1 x Uc
Безопасность по напряжениюУправляется постоянным током DC [втягивание]
Минимальная двухимпульсная мостовая схема выпрямления - 0.7 - 1.2 x Uc
Безопасность по напряжениюУправляется постоянным током DC [Отпускание]
Минимальная двухимпульсная мостовая схема выпрямления - 0.2 - 0.6 x Uc
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USПримечание по поводу питания постоянного тока
Минимальная двухимпульсная мостовая схема выпрямления
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USУправляется постоянным током DC [втягивание]
24 W
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USУправляется постоянным током DC [Удержание]
1 W
Продолжительность включения
100 % продолжительность включения
Время переключения 100 % US(рекомендуемые значения)Цепи главного токаУправляется постоянным током DCПримечание по поводу питания постоянного тока
Минимальная двухимпульсная мостовая схема выпрямления
Время переключения 100 % US(рекомендуемые значения)Цепи главного токаУправляется постоянным током DCЗадержка замыкания
54 мс
Время переключения 100 % US(рекомендуемые значения)Цепи главного токаУправляется постоянным током DCВремя открытия
24 мс
Время переключения 100 % US(рекомендуемые значения)Время дугового разряда
10 мс
Время переключения 100 % US(рекомендуемые значения)допустимый ток покоя пари активации A1 - A2 из электроники (при сигнале 0)
≦ 1 мА
Опробованные рабочие характеристики
Коммутационная способностьмаксимальная мощность двигателятрехфазн.200 В
208 В
15 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.230 В
240 В
20 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.460 В
480 В
40 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.575 В
600 В
50 л.с.
Коммутационная способностьмаксимальная мощность двигателяоднофазный115 В
120 В
3 л.с.
Коммутационная способностьмаксимальная мощность двигателяоднофазный230 В
240 В
10 л.с.
Коммутационная способностьОбщее применение
80 A
Short Circuit Current RatingОсновная номинальная характеристикаSCCR
10 kA
Short Circuit Current RatingОсновная номинальная характеристикаМакс. предохранитель
250 A
Short Circuit Current RatingОсновная номинальная характеристикамакс. CB
250 A
Short Circuit Current Rating480 В кор. замык.SCCR (предохранитель)
30/100 kA
Short Circuit Current Rating480 В кор. замык.Макс. предохранитель
250/150 Class J A
Short Circuit Current Rating480 В кор. замык.SCCR (CB)
65 kA
Short Circuit Current Rating480 В кор. замык.макс. CB
100 A
Short Circuit Current Rating600 В кор. замык.SCCR (предохранитель)
30/100 kA
Short Circuit Current Rating600 В кор. замык.Макс. предохранитель
250/150 Class J A
Short Circuit Current Rating600 В кор. замык.SCCR (CB)
30 kA
Short Circuit Current Rating600 В кор. замык.макс. CB
250 A
Ном. характеристики специального назначенияЭлектроразрядные лампы (балласт)480В 60Гц 3-фазн., 277В 60Гц 1-фазн.
79 A
Ном. характеристики специального назначенияЭлектроразрядные лампы (балласт)600В 60Гц 3-фазн., 347В 60Гц 1-фазн.
79 A
Ном. характеристики специального назначенияЛампы накаливания (вольфрам)480В 60Гц 3-фазн., 277В 60Гц 1-фазн.
74 A
Ном. характеристики специального назначенияЛампы накаливания (вольфрам)600В 60Гц 3-фазн., 347В 60Гц 1-фазн.
74 A
Ном. характеристики специального назначенияВоздушные электронагреватели480В 60Гц 3-фазн., 277В 60Гц 1-фазн.
79 A
Ном. характеристики специального назначенияВоздушные электронагреватели600В 60Гц 3-фазн., 347В 60Гц 1-фазн.
79 A
Ном. характеристики специального назначенияУправление лифтами200В 60Гц 3-фазн.
10 л.с.
Ном. характеристики специального назначенияУправление лифтами200В 60Гц 3-фазн.
32.2 A
Ном. характеристики специального назначенияУправление лифтами240В 60Гц 3-фазн.
15 л.с.
Ном. характеристики специального назначенияУправление лифтами240В 60Гц 3-фазн.
42 A
Ном. характеристики специального назначенияУправление лифтами480В 60Гц 3-фазн.
30 л.с.
Ном. характеристики специального назначенияУправление лифтами480В 60Гц 3-фазн.
40 A
Ном. характеристики специального назначенияУправление лифтами600В 60Гц 3-фазн.
40 л.с.
Ном. характеристики специального назначенияУправление лифтами600В 60Гц 3-фазн.
41 A
