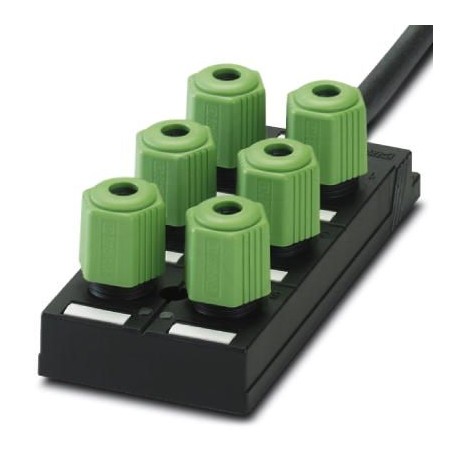

SACB-6Q/4P-10,0PUR
1683691
PHOENIX_CONTACT
1
Box sensore/attuatore
sensori > distributore sensore/attuatore passivo
Cavi, connettori e scatole QUICKON
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1683691 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | BF3DBA - |
Pagina catalogo | Pagina 273 (C_2_2017) |
GTIN | 4017918171056 |
Peso per pezzo (confezione esclusa) | 1.183,200 g |
Numero tariffa doganale | 85444290 |
Paese di origine | PL (Polonia) |
Tensione di dimensionamento | 120 V |
---|---|
Tensione d'esercizio massima Umax | 135 V |
Carico di corrente ammesso per segnale I/O | 4 A |
Carico di corrente per punto di connessione | 4 A |
Corrente di dimensionamento totale | 12 A |
N. poli | 4 |
Numero degli slot | 6 |
Classe di combustibilità a norma UL 94 | V0 |
Tipo di attacco sensore-attuatore | QUICKON |
Grado di protezione | IP65 |
---|---|
IP67 | |
Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
-40 °C ... 90 °C (in caso di posa fissa) | |
-5 °C ... 80 °C (in caso di posa mobile) |
Struttura fili in conformità con VDE 0295 / Diametro minimo trefolo | Classe 2-6 // 0,34 mm²: 0,1 mm; 0,5 - 0,75 mm²: 0,15 mm |
---|---|
Materiale isolante dei fili | PVC / PE |
Diametro cavo isolamento compreso | ≤ 2,5 mm |
Diametro esterno linea minimo | 4 mm |
Diametro esterno linea massimo | 7,5 mm |
Coppia di serraggio dadi | 2,5 Nm |
Apertura chiave dadi | 22 mm |
Nota per la frequenza di collegamento | in caso di nuovo collegamento occorre eventualmente sostituire la guarnizione e la corona. |
Sezione conduttore flessibile min. | 0,34 mm² |
Sezione conduttore flessibile max. | 0,75 mm² |
Sezione trasversale conduttore AWG min. | 22 |
Sezione trasversale conduttore AWG max. | 18 |
Materiale custodia | PA |
---|---|
Materiale massa di tenuta | PUR |
Materiale contatto | acciaio/rame |
Materiale superficie contatti | Sn |
Materiale inserto portacontatti | PA 6.6 |
Slot/polo = colore conduttore o connessione | 1 / 4 (A) = WH |
---|---|
2 / 4 (A) = GN | |
3 / 4 (A) = YE | |
4 / 4 (A) = GY | |
5 / 4 (A) = PK | |
6 / 4 (A) = RD | |
1-6 / 1 (+ 120 V) = BN | |
1-6 / 3 (0 V) = BU | |
1-6 / 5 (PE) = GN/YE |
Tipo cavo | PUR/PVC nero |
---|---|
Tipo cavo (sigla) | PUR |
Abbreviazione cavi | LiYY11Y-HF |
UL AWM Style | 20549 |
Sezione conduttore | 6x 0,34 mm² (Linea del segnale) |
3x 0,75 mm² (Linea di alimentazione) | |
Linea segnale AWG | 22 |
Tensione di alimentazione AWG | 18 |
Struttura conduttore segnale linea | 19x 0,15 mm |
Struttura conduttore tensione di alimentazione | 42x 0,15 mm |
Diametro cavo incluso isolamento | 1,3 mm ±0,1 mm (Linea del segnale) |
1,8 mm ±0,1 mm (Linea di alimentazione) | |
Isolamento spessore parete | ≥ 0,15 mm (rivestimento interno) |
≥ 0,38 mm (Guaina esterna) | |
Colori filo | marrone, blu, verde/giallo, bianco, verde, giallo, grigio, rosa, rosso |
Cordatura intera | Fili in posizioni twistati |
Guaina esterna, colore | nero RAL 9005 |
Diametro esterno cavo D | 8 mm ±0,2 mm |
Raggio di piegatura minima, fisso | 7,5 x D |
Raggio di piegatura minima, flessibile | 10 x D |
Numero dei cicli di piegatura | 1500000 |
Raggio di piegatura | 80 mm |
Corsa di posizionamento | 2 m |
Velocità di posizionamento | 2 m/s |
Peso del cavo | 96,6 kg/km |
Guaina esterna, materiale | PUR |
Guaina interna materiale | PVC |
Materiale isolamento fili | PVC |
Materiale conduttore | Filo Cu nudo |
Tensione nominale cavo | 300 V |
Tensione di prova cavo | 2000 V |
Caratteristiche particolari | privo di silicone |
Resistenza alla fiamma | DIN EN 50265 |
Resistenza all'olio | ai sensi della normativa VDE 0472 Parte 803 |
Altra resistenza | Ottima resistenza contro acidi, liscivie e solventi |
Temperatura ambiente (esercizio) | -40 °C ... 90 °C (cavi, posa fissa) |
-5 °C ... 80 °C (cavi, posa mobile) |
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
---|---|
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
