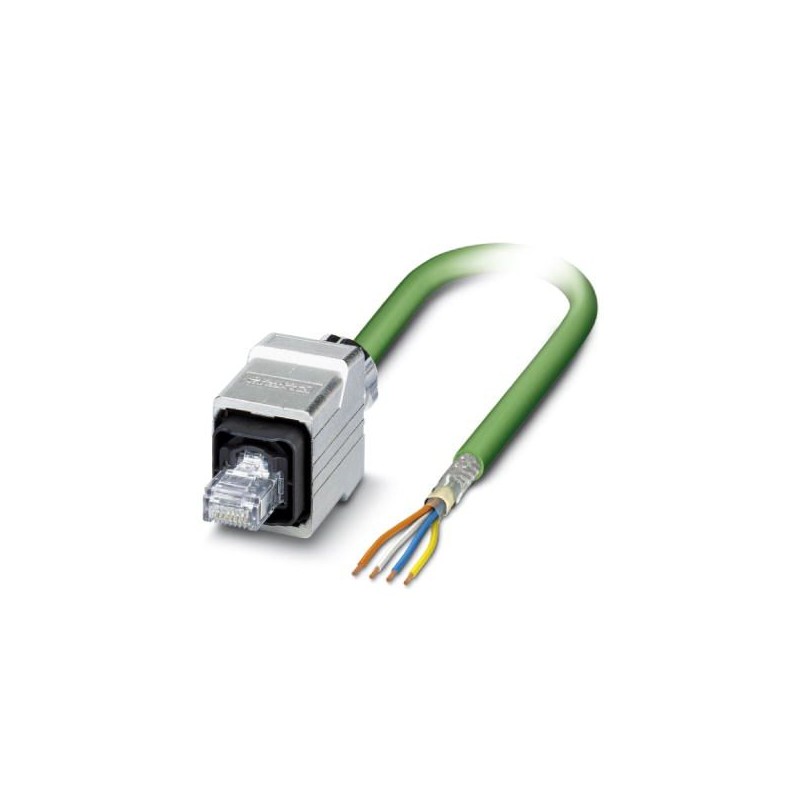

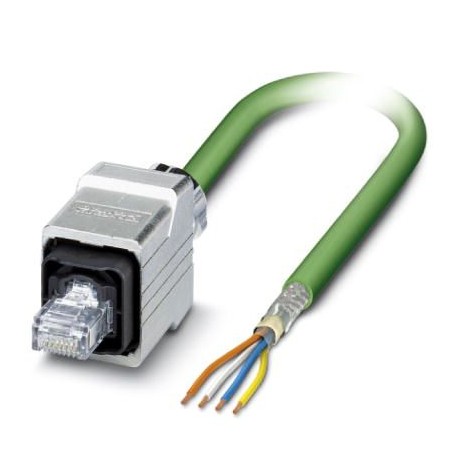

VS-OE-PPC/ME-93B-LI/5,0
1416162
PHOENIX_CONTACT
1
Cavo di rete
materiale d’installazione per reti di comunicazione dnt/fnt > cavo patch in rame
Connessione di dispositivi di campo
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1416162 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | ABNEAI - |
Pagina catalogo | Pagina 398 (C_2_2017) |
GTIN | 4046356474245 |
Peso per pezzo (confezione esclusa) | 415,000 g |
Numero tariffa doganale | 85444210 |
Paese di origine | PL (Polonia) |
N. poli | 4 |
---|---|
Norme/Disposizioni | IEC PAS 61076-3-117 |
Categoria di sovratensione | I |
Grado d'inquinamento | 2 |
Breve descrizione alternativa del prodotto | Cavo PROFINET |
Tipo di bloccaggio | Push-Pull |
Norme/Disposizioni | IEC PAS 61076-3-117 |
---|---|
Classe di combustibilità a norma UL 94 | V0 |
Tipo cavo | PROFINET PVC flessibile CAT5 |
---|---|
Tipo cavo (sigla) | 93B |
UL AWM Style | 21694 |
Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
Struttura cavo | 1x4xAWG22/7; SF/TQ |
Sezione conduttore | 4x 0,34 mm² |
Linea segnale AWG | 22 |
Struttura conduttore segnale linea | 7x 0,25 mm |
Diametro cavo incluso isolamento | 1,55 mm |
Colori filo | bianco, giallo, blu, arancio |
Cordatura intera | Sternvierer |
Schermatura | Pellicola rivestita in alluminio, treccia di fili in rame stagnati |
Copertura schermata ottica | 85 % |
Guaina esterna, colore | verde RAL 6018 |
Spessore parete rivestimento esterno | ca. 0,9 mm |
Diametro esterno cavo D | 6,5 mm ±0,2 mm |
Raggio di piegatura minima, fisso | 3 x D |
Raggio di piegatura minima, flessibile | 7 x D |
Peso del cavo | 67 kg/km |
Guaina esterna, materiale | PVC |
Guaina interna materiale | PVC |
Materiale isolamento fili | PE |
Materiale conduttore | Filo Cu stagnato |
Resistenza di isolamento | ≥ 500 MΩ*km |
Resistenza del doppino | ≤ 120,00 Ω/km |
Impedenza caratteristica | 100 Ω ±15 Ω (con 100 MHz) |
Attenuazione paradiafonica (NEXT) | 80 dB (con 1 MHz) |
76 dB (con 4 MHz) | |
70 dB (con 10 MHz) | |
65 dB (con 16 MHz) | |
63 dB (con 20 MHz) | |
60 dB (con 31,25 MHz) | |
55 dB (con 62,5 MHz) | |
50 dB (con 100 MHz) | |
Attenuazione | 2,1 dB (con 1 MHz) |
4 dB (con 4 MHz) | |
6,3 dB (con 10 MHz) | |
8 dB (con 16 MHz) | |
9 dB (con 20 MHz) | |
11,4 dB (con 31,25 MHz) | |
16,5 dB (con 62,5 MHz) | |
21,3 dB (con 100 MHz) | |
Velocità del segnale | 0,66 c |
Runtime | 5,3 ns/m |
Resistenza accoppiamento | ≤ 20,00 mΩ/m (con 10 MHz) |
Tensione nominale cavo | 600 V |
Tensione di prova filo/filo | 2000 V (50 Hz, 1 min) |
Tensione di prova filo/schermatura | 2000 V (50 Hz, 1 min) |
Resistenza alla fiamma | secondo UL 1685 (CSA FT 4) |
Resistenza all'olio | limitatamente resistente agli oli |
Altra resistenza | resistente ai raggi UV secondo la norma UL 1581, paragrafo 1200 |
Temperatura ambiente (esercizio) | -40 °C ... 70 °C (cavi, posa fissa) |
-40 °C ... 70 °C (cavi, posa mobile) | |
Temperatura ambiente (posa) | -20 °C ... 60 °C |
Temperatura ambiente (trasporto e stoccaggio) | -50 °C ... 70 °C |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes | |
PHOENIX CONTACT-1416162-VS-OE-PPC/ME-93B-LI/5,0 | 143 Kbytes |
