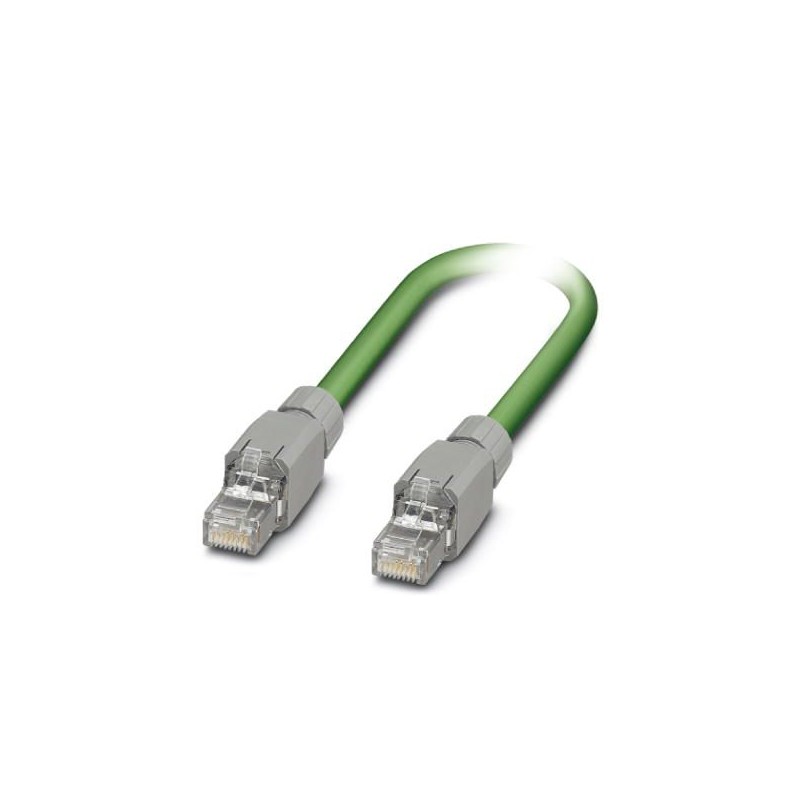

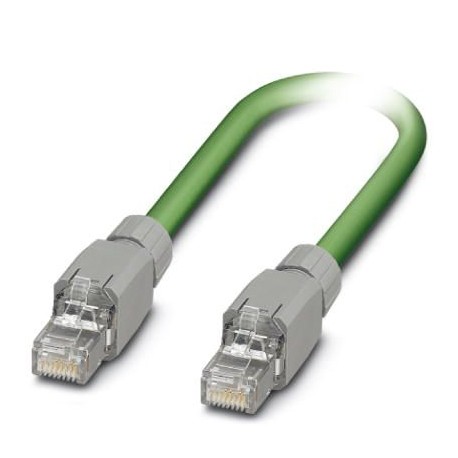

VS-IP20-IP20-93C-LI/2,0
1416185
PHOENIX_CONTACT
1
Cavo di rete
materiale d’installazione per reti di comunicazione dnt/fnt > cavo patch in rame
Connessione di dispositivi di campo
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1416185 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | ABNAAL - |
Pagina catalogo | Pagina 308 (PC_2011) |
GTIN | 4046356474665 |
Peso per pezzo (confezione esclusa) | 148,500 g |
Numero tariffa doganale | 85444210 |
Paese di origine | PL (Polonia) |
N. poli | 4 |
---|---|
Categoria di sovratensione | I |
Grado d'inquinamento | 1 |
Breve descrizione alternativa del prodotto | Cavo PROFINET |
Siglatura articolo | "sequential length in metres" PN-CABLE-934-C / PUR-4X22AWG/7 Trailing * 22AWG (SHIELDED) (UL) E119100 CMX 75°C VERIFIED (UL) CAT 5E PATCH CABLE FRNC * (Marcatura cavo fornitore cavo) |
---|---|
Tipo cavo | Catena portacavi PROFINET CAT5 |
Tipo cavo (sigla) | 93C |
Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
Struttura cavo | 1x4xAWG22/7; SF/TQ |
Sezione conduttore | 4x 0,34 mm² |
Linea segnale AWG | 22 |
Struttura conduttore segnale linea | 7x 0,25 mm |
Diametro cavo incluso isolamento | 1,5 mm |
Colori filo | bianco, giallo, blu, arancio |
Cordatura intera | Sternvierer |
Schermatura | Pellicola rivestita in alluminio, treccia di fili in rame stagnati |
Copertura schermata ottica | 85 % |
Guaina esterna, colore | verde RAL 6018 |
Spessore parete rivestimento esterno | ca. 0,9 mm |
Diametro esterno cavo D | 6,5 mm ±0,2 mm |
Raggio di piegatura minima, fisso | 5 x D |
Raggio di piegatura minima, flessibile | 7,5 x D |
Numero dei cicli di piegatura | 3000000 |
Raggio di piegatura | 100 mm |
Corsa di posizionamento | 10 m |
Velocità di posizionamento | 4 m/s |
Accelerazione | 4 m/s² |
Sollecitazione di torsione | ± 30 °/m |
Resistenza alla trazione GRP | ≤ 150 N |
Peso del cavo | 61 kg/km |
Guaina esterna, materiale | PUR |
Guaina interna materiale | FRNC |
Materiale isolamento fili | PE |
Materiale conduttore | Filo Cu stagnato |
Resistenza di isolamento | ≥ 500 MΩ*km |
Resistenza del doppino | ≤ 120,00 Ω/km |
Impedenza caratteristica | 100 Ω ±15 Ω (con 1 .... 100 MHz) |
Attenuazione paradiafonica (NEXT) | 80 dB (con 1 MHz) |
76 dB (con 4 MHz) | |
70 dB (con 10 MHz) | |
65 dB (con 16 MHz) | |
63 dB (con 20 MHz) | |
60 dB (con 31,25 MHz) | |
55 dB (con 62,5 MHz) | |
50 dB (con 100 MHz) | |
Attenuazione | 2,1 dB (con 1 MHz) |
4 dB (con 4 MHz) | |
6,3 dB (con 10 MHz) | |
8 dB (con 16 MHz) | |
9 dB (con 20 MHz) | |
11,4 dB (con 31,25 MHz) | |
16,5 dB (con 62,5 MHz) | |
21,3 dB (con 100 MHz) | |
Velocità del segnale | 0,66 c |
Runtime | 5,3 ns/m |
Resistenza accoppiamento | ≤ 20,00 mΩ/m (con 10 MHz) |
Tensione nominale cavo | 600 V (UL Rating) |
Tensione di prova filo/filo | 2000 V (50 Hz, 1 min) |
Tensione di prova filo/schermatura | 2000 V (50 Hz, 1 min) |
Caratteristiche particolari | Caratteristiche elettriche secondo EN 50288-2-2 |
Resistenza alla fiamma | secondo IEC 60332-1-2 |
Assenza di alogeni | sì |
Resistenza all'olio | a norma DIN EN 60811-2-1 |
Altra resistenza | resistente ai raggi UV |
Temperatura ambiente (esercizio) | -40 °C ... 70 °C (cavi, posa fissa) |
-40 °C ... 70 °C (cavi, posa mobile) | |
Temperatura ambiente (posa) | -20 °C ... 60 °C |
Temperatura ambiente (trasporto e stoccaggio) | -50 °C ... 70 °C |
China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
---|---|
Nessuna sostanza pericolosa sopra i valori di soglia |
