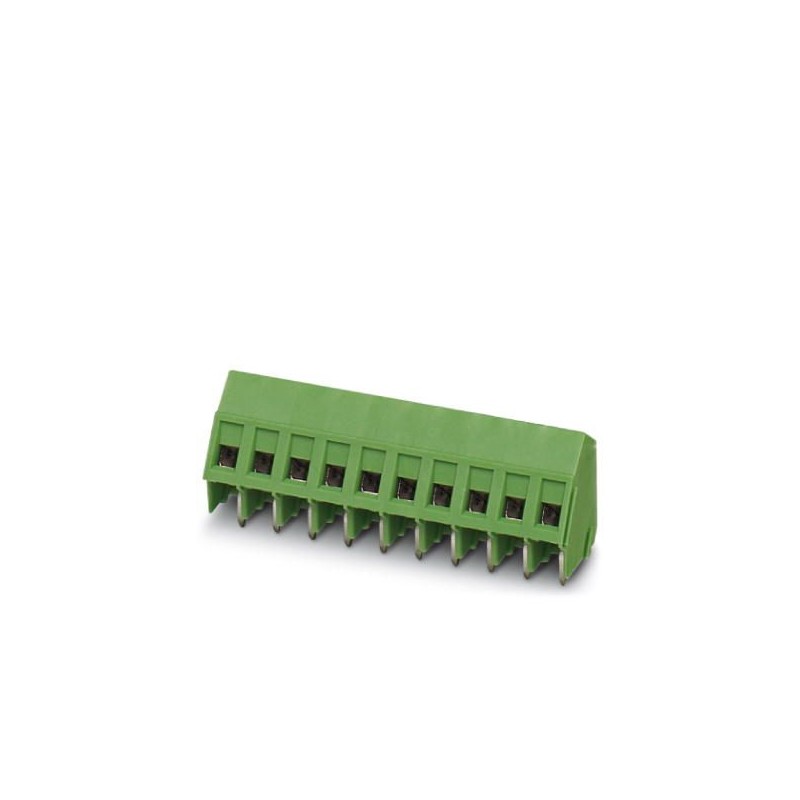

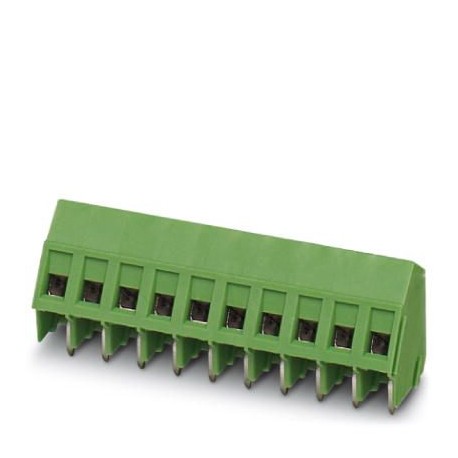

SMKDSP 1,5/ 2
1733415
PHOENIX_CONTACT
250
Morsetto per circuiti stampati
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1733415 |
---|---|
Pezzi/conf. | 250 PZ |
Sales key | AAABEA - |
Quantità di ordinazione minima | 250 PZ |
Pagina catalogo | Pagina 95 (C_1_2013) |
GTIN | 4017918026554 |
Peso per pezzo (confezione esclusa) | 2,900 g |
Numero tariffa doganale | 85369010 |
Paese di origine | DE (Germania) |
Abbreviazione | Morsetto per circuiti stampati |
---|---|
Famiglia articolo | SMKDSP 1,5 |
Passo | 5 mm |
N. poli | 2 |
Collegamento | Connessione a vite con gabbia |
Testa della vite del tipo di apparecchio | fessura longitudinale (L) |
Filettatura | M3 |
Tipo di montaggio | Saldatura ad onde |
Layout pin | Pinning lineare |
Numero di piani | 1 |
Numero collegamenti | 2 |
Numero dei potenziali | 2 |
Corrente di dimensionamento | 17,5 A |
---|---|
Tensione di isolamento di nominale (III/2) | 400 V |
Tensione impulsiva di dimensionamento (III/2) | 4 kV |
Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
---|---|
Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
Sezione del conduttore AWG / kcmil | 26 ... 14 |
Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 1,5 mm² |
Sezione conduttore flessibile con capocorda montato e collare di isolamento | 0,25 mm² ... 1,5 mm² |
2 conduttori di sezione identica rigidi | 0,14 mm² ... 1 mm² |
2 conduttori di sezione identica flessibili | 0,14 mm² ... 0,75 mm² |
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica | 0,25 mm² ... 0,5 mm² |
2 conduttori di sezione identica flessibili con TWIN e collare in plastica | 0,5 mm² ... 1 mm² |
Lunghezza del tratto da spelare | 7 mm |
Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
---|---|
Materiale contatto | Lega Cu |
Finitura superficiale | stagnatura galvanica |
Superficie metallica punto di connessione (strato superficiale) | Stagno (5 - 7 µm Sn) |
Superficie metallica punto di connessione (strato intermedio) | Nichel (2 - 3 µm Ni) |
Superficie metallica area di saldatura (strato superficiale) | Stagno (5 - 7 µm Sn) |
Superficie metallica area di saldatura (strato intermedio) | Nichel (2 - 3 µm Ni) |
Materiale isolante | PA |
---|---|
Gruppo materiale isolante | I |
CTI secondo IEC 60112 | 600 |
Classe di combustibilità a norma UL 94 | V0 |
Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
Disegno quotato | |
---|---|
Lunghezza [ l ] | 13,4 mm |
Larghezza [ w ] | 10 mm |
Altezza [ h ] | 18,6 mm |
Passo | 5 mm |
Altezza (senza pin di saldatura) | 15,3 mm |
Lunghezza pin [P] | 3,5 mm |
Dimensioni dei codoli | 0,9 x 0,9 mm |
Misura a | 5 mm |
Tipo di nota | Nota per l'utilizzo |
---|---|
Nota | Per la sicurezza del collegamento bisogna rispettare sempre una coppia di serraggio predefinita. In particolare nel caso dei morsetti a due e a tre poli per circuiti stampati la singola punta di saldatura per contatto potrebbe non bloccarli. Per questo motivo i morsetti devono essere rinforzati al momento del collegamento (fissati a mano, rinforzo sulla custodia). |
Processo | Saldatura a onde |
---|---|
Specifica di prova | a norma IEC 61760-1:2006-04 |
a norma IEC 60068-2-54:2006-04 |
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
---|---|
Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
Temperatura ambiente (esercizio) | -40 °C (In funzione della curva di derating/carico di corrente ammesso) |
Prova di integrità e stabilità dei conduttori | DIN EN 60999 (VDE 0609-1):1994-04 |
---|---|
Controllo superato |
Prova di trazione | DIN EN 60999 (VDE 0609-1):1994-04 |
---|---|
Controllo superato | |
Sezione conduttore / tipo conduttore / forza di trazione | 0,14 mm² / rigido / > 7 N |
0,14 mm² / flessibile / > 7 N | |
2,5 mm² / rigido / > 50 N | |
1,5 mm² / flessibile / > 40 N |
Corrente di dimensionamento | 17,5 A |
---|---|
Tensione di isolamento di nominale (III/2) | 400 V |
Tensione impulsiva di dimensionamento (III/2) | 4 kV |
Specifica di prova | DIN EN 60664-1 (VDE 0110-1):2008-01 |
---|---|
Gruppo materiale isolante | I |
Tensione di isolamento di nominale (III/3) | 250 V |
Tensione di isolamento di nominale (III/2) | 400 V |
Tensione di isolamento di nominale (II/2) | 630 V |
Tensione impulsiva di dimensionamento (III/3) | 4 kV |
Tensione impulsiva di dimensionamento (III/2) | 4 kV |
Tensione impulsiva di dimensionamento (II/2) | 4 kV |
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
---|---|
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes | |
PHOENIX CONTACT-1733415-SMKDSP 1,5/ 2 | 158 Kbytes |
