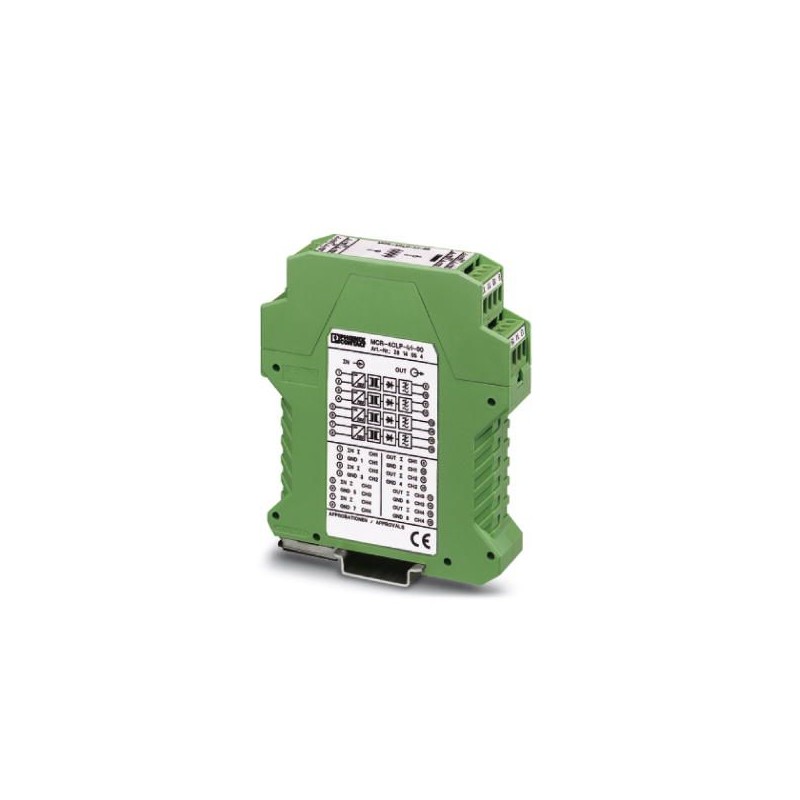

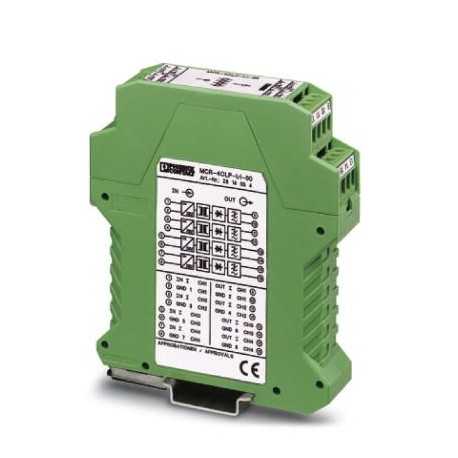

MCR-4CLP-I-I-00 2814045 PHOENIX CONTACT Isolatori passivi
MCR-4CLP-I-I-00
2814045
PHOENIX_CONTACT
Isolatori passivi
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2814045 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK1813 - |
| Pagina catalogo | Pagina 135 (C_7_2013) |
| GTIN | 4017918131708 |
| Peso per pezzo (confezione esclusa) | 146,800 g |
| Numero tariffa doganale | 85437090 |
| Paese di origine | DE (Germania) |
Dati d'ingresso
| Descrizione dell'ingresso | Ingresso corrente |
|---|---|
| Numero ingressi | 4 |
| Configurabile/Programmabile | no |
| Segnale d'ingresso, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Corrente in ingresso max. | 30 V (30 V sovraccarico) |
| 50 mA (100 mA sovraccarico) | |
| Corrente d’intervento | < 50 µA |
| Limitazione tensione d'ingresso | 33 V (con diodo) |
| Tensione dissipata | 2,5 V (I = 20 mA) |
Dati d'uscita
| Denominazione uscita | Uscita in corrente |
|---|---|
| Numero di uscite | 4 |
| Configurabile/Programmabile | no |
| Segnale d'uscita, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Corrente d'uscita max. | < 50 mA |
| Carico/carico di uscita uscita di corrente | ≤ 1375 Ω (con I = segnale in uscita 20 mA) |
| Ripple | < 5 mV (eff) |
| Trasmissione | 1:1 per segnale di ingresso |
Dati di collegamento
| Collegamento | Morsetto a vite estraibile |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
Generalità
| Numero di canali | 4 |
|---|---|
| Errore di trasmissione | ≤ 0,1 % (del fondo scala) |
| Coefficiente termico massimo | ≤ 0,002 %/K (del valore misurato/ 100 Ω carico) |
| Anomalia supplementare, dipendente dal carico | 0,02 % (del valore misurato) |
| Frequenza limite (3 dB) | < 75 Hz |
| Tempo di risposta (10-90%) | 5 ms (con carico 500 Ω) |
| Tensione di prova ingresso/uscita | 510 V (50 Hz, 1 min) |
| Colore | verde |
| Materiale custodia | Poliammide PA non rinforzato |
| Posizione d'installazione | a scelta |
| Conformità | CE conforme |
| UL, USA / Canada | cULus |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2814045-MCR-4CLP-I-I-00 | 140 Kbytes |
|
