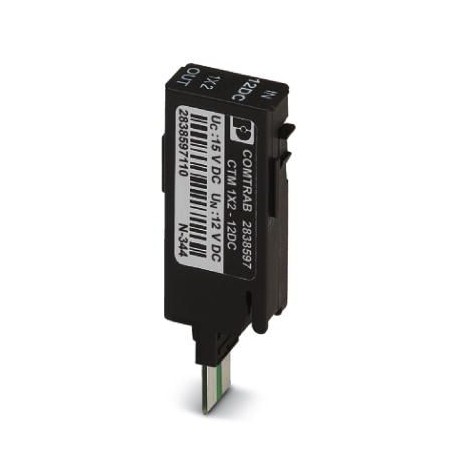

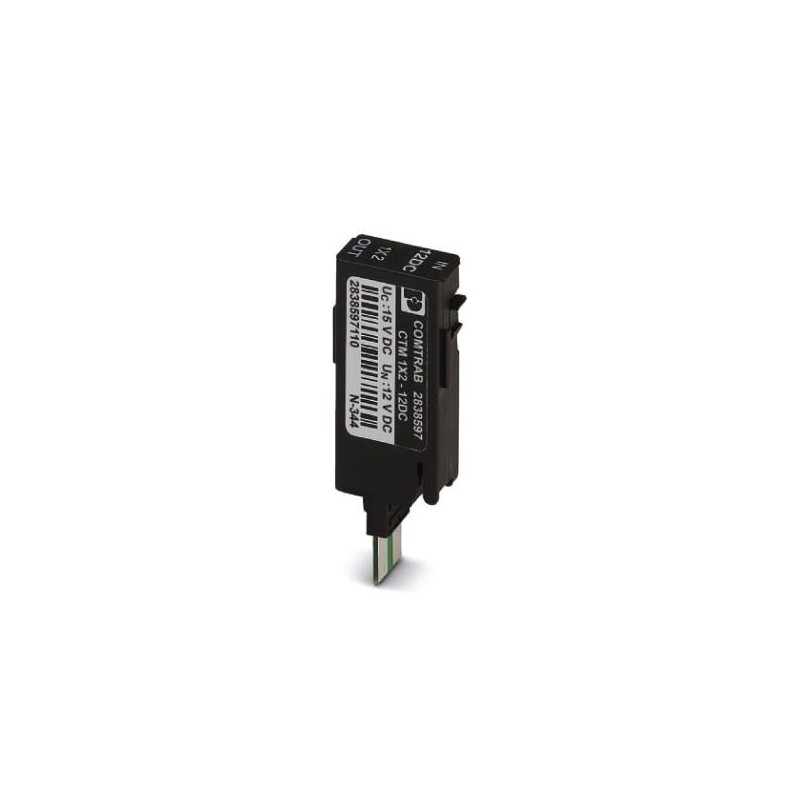

CTM 1X2- 12DC 2838597 PHOENIX CONTACT Spina protezione contro le sovratensioni
CTM 1X2- 12DC
2838597
PHOENIX_CONTACT
Spina protezione contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2838597 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL3211 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 102 (C_4_2017) |
| GTIN | 4017918819743 |
| Peso per pezzo (confezione esclusa) | 10,030 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Generalità
| Materiale custodia | PA |
|---|---|
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | nero |
| Norme per distanze in aria e superficiali | DIN VDE 0110-1 |
| IEC 60664-1 | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 2 |
| Tipo di montaggio | su CT-TERMIBLOCK e barra di separazione LSA-PLUS |
| Tipo | Modulo LSA-PLUS |
| N. poli | 2 |
| Direzione di azione | Line-Line & Line-Earth Ground |
| Scaricatore testabile con CHECKMASTER da versione software: | da rev. soft. 1.10 |
Circuito di protezione
| Classe di prova IEC | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Classe requisiti VDE | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 12 V DC |
| Massima tensione permanente UC | ± 15 V DC |
| 10 V AC | |
| Corrente di dimensionamento | 380 mA AC (25 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 5 µA |
| Corrente conduttori di terra IPE | ≤ 2 µA |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 5 kA |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 5 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs (conduttore-terra) | 1 kA |
| Corrente dispersa Itotal(8/20) µs | 10 kA |
| Corrente dispersa Itotal(10/350) µs | 2,5 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 10 kA (per gruppo) |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 100 A |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra) | 100 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 45 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 700 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 25 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 700 V |
| Tensione residua con In(conduttore-conduttore) | ≤ 22 V |
| Tensione residua con In(conduttore-terra) | ≤ 45 V |
| Tensione residua con Ian (10/1000) µs (conduttore-conduttore) | ≤ 25 V |
| Tensione residua con Ian (10/1000) µs (conduttore-terra) | ≤ 25 V |
| Livello di protezione Up(conduttore-conduttore) | ≤ 40 V (C2 - 10 kV / 5 kA) |
| ≤ 25 V (C3 - 7,5 kV / 100 A) | |
| Livello di protezione Up(conduttore-terra) | ≤ 700 V (C2 - 10 kV / 5 kA) |
| ≤ 700 V (C3 - 7,5 kV / 100 A) | |
| Livello di protezione Upstatico (conduttore-conduttore) | ≤ 25 V (C2 - 10 kV / 5 kA) |
| Livello di protezione Upstatico (conduttore-terra) | ≤ 45 V (C2 - 10 kV / 5 kA) |
| ≤ 20 V (C3 - 7,5 kV / 100 A) | |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | 0,3 dB (≤400 kHz) |
| Attenuazione d’inserzione aE, asimm. | |
| Frequenza limite fg (3dB), simm. nel sistema a 100 Ohm | 1,2 MHz |
| Capacità (filo-filo) | 1,5 nF (f=1 MHz / VR= 0V) |
| Resistenza in serie | 3,3 Ω 10 % |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Resistenza corrente impulsiva (conduttore-conduttore) | C2 - 4 kV / 2 kA |
| C3 - 100 A | |
| B2 - 4 kV/100 A | |
| Resistenza corrente impulsiva (conduttore-terra) | C2 - 4 kV / 2 kA |
| C3 - 100 A | |
| B2 - 4 kV/100 A | |
| D1 - 1 kA | |
| Resistenza alla corrente alternata (conduttore-terra) | 5 A - 1 s |
Dati di collegamento
| Collegamento | Innestabile nel COMTRAB-TERMIBLOCK e nelle barre di separazione e di attivazione LSA-PLUS. |
|---|---|
| Tipo di collegamento IN | Sistema di spine COMTRAB |
| Tipo di collegamento OUT | Sistema di spine COMTRAB |
| Tecnica di connessione | LSA-PLUS |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2838597-CTM 1X2- 12DC | 114 Kbytes |
|
