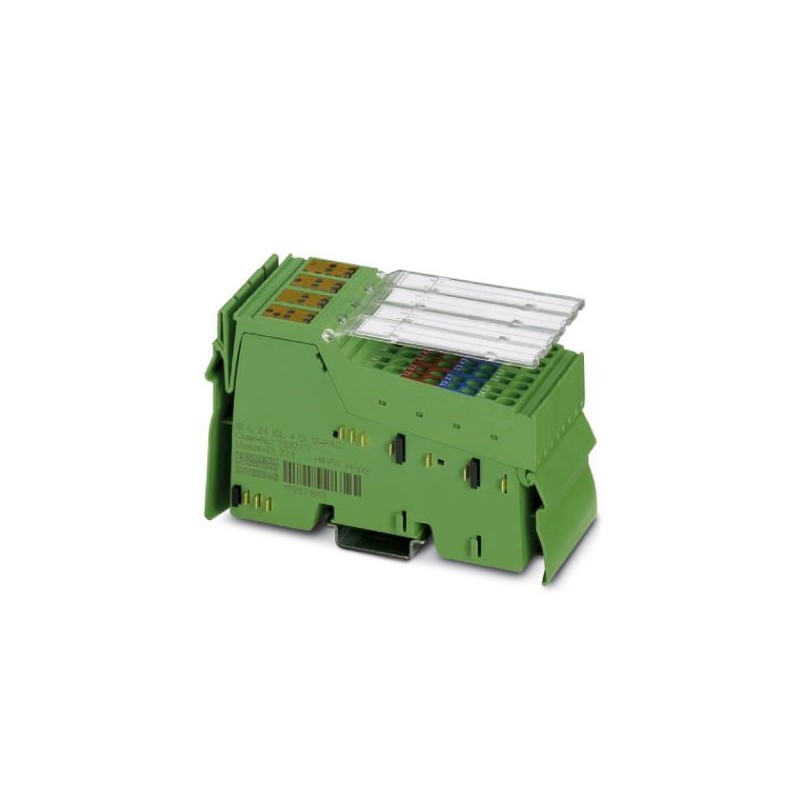

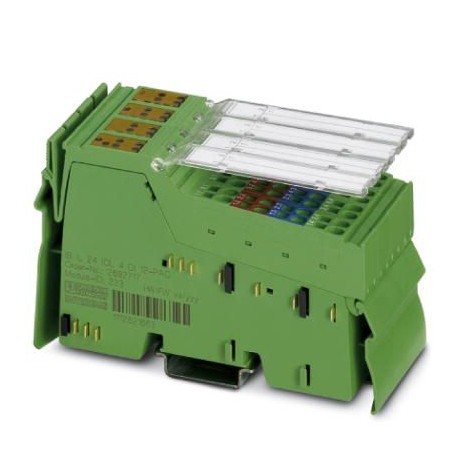

IB IL 24 IOL 4 DI 12-2MBD-PAC
2692733
PHOENIX_CONTACT
1
Modulo funzionale Inline
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2692733 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | DNI153 - |
Pagina catalogo | Pagina 214 (AX_2011) |
GTIN | 4046356418416 |
Peso per pezzo (confezione esclusa) | 200,000 g |
Numero tariffa doganale | 85389091 |
Paese di origine | DE (Germania) |
Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (secondo DIN EN 61131-2) |
Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (secondo DIN EN 61131-2) |
Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
Grado di protezione | IP20 |
Tipo di montaggio | Guida di supporto |
---|---|
Peso netto | 200 g |
Nota per i dati sul peso | con connettori |
Messaggi di diagnostica | Cortocircuito di un'uscita digitale in modalità SIO sì |
Cortocircuito dell’alimentazione dei sensori No | |
Sovraccarico dell’alimentazione sensori No |
Denominazione | bus locale Inline |
---|---|
Numero di canali | 2 |
Collegamento | Ripartitore dati Inline |
Velocità di trasmissione | 2 MBit/s |
Denominazione | Alimentazione della logica (UL) |
---|---|
Tensione di alimentazione | 7,5 V (tramite ripartitore di potenziale) |
Corrente assorbita | max. 100 mA |
Denominazione | Alimentazione del circuito di segmento (US) |
Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
Corrente assorbita | max. 2 A (con carico e alimentazione porta) |
max. 52 mA (senza carico) |
Denominazione ingresso | Ingressi digitali |
---|---|
Descrizione dell'ingresso | IEC 61131-2 tipo 1 |
Collegamento | Connettore Inline |
Tecnica di connessione | 3 conduttori |
Numero ingressi | 12 |
Range d'ingresso segnale "0" | < 5 V (tip.) |
Range d'ingresso segnale "1" | > 11 V DC (tip.) |
Range tensione d'ingresso | 0 V ... 30 V |
Corrente di ingresso nominale con UIN | 2,2 mA |
Tempo di ritardo alla variazione di segnale da 0 a 1 | 3 ms |
Tempo di ritardo alla variazione di segnale da 1 a 0 | 3 ms |
Denominazione ingresso | Ingressi digitali |
Collegamento | Connettore Inline |
Numero ingressi | max. 4 |
Corrente nominale d'ingresso | 5,5 mA (con 24 V DC) |
Ritardo segnale | 3 ms |
3 ms | |
Lunghezza cavo consentita | 20 m |
Numero uscite | max. 4 |
---|---|
Corrente nominale per canale | max. 200 mA (INom) |
Massimo assorbimento di corrente | max. 800 mA |
Limitazione tensione induttiva | ca. -1 V |
Nome protezione | Protezione contro cortocircuito |
Comportamento in caso di sovraccarico | L’uscita può essere distrutta |
Comportamento in caso di cortocircuito | Protezione contro cortocircuiti |
Test di verifica | Alimentazione 24 V US(IO-Link e ingressi digitali) / terra funzionale 500 V DC 50 Hz 1 min. |
---|---|
Alimentazione 24 V US(IO-Link e ingressi digitali) / Alimentazione 7,5 V (logica bus) 500 V DC 50 Hz 1 min. | |
Alimentazione 7,5 V (logica bus) / Terra funzionale 500 V DC 50 Hz 1 min. |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
Nessuna sostanza pericolosa sopra i valori di soglia |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes | |
PHOENIX CONTACT-2692733-IB IL 24 IOL 4 DI 12-2MBD-PAC | 143 Kbytes |
